在项目需求分析的阶段，通常需要画数据库表的pdm图。有时候会直接画pdm来设计表，有时候是通过其他方式，如用纸和笔去画……当数据库中的表已经建立好了，怎么把数据库中的表导成SQL形式，然后生成pdm图呢？
数据库：oracle、数据库工具：dbVisual
①在dbVisual中可以连接各种数据库，这里连接oracle数据库，用的也是dbVisual。在dbVisual中，ctrl选择多个要生成pdm的表，右击，导出SQL形式，生成导出的SQL文件。
②打开powerDesigner,
File->Reverse Enginner->Databases

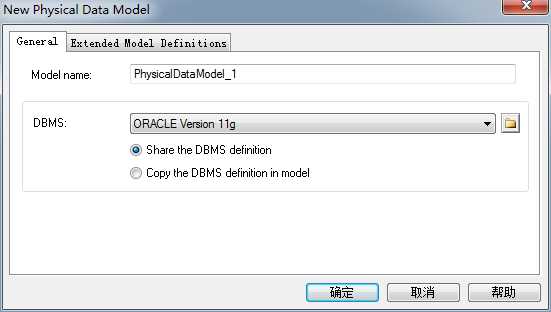

然后，选择适合你的SQL类型，-》点击确定

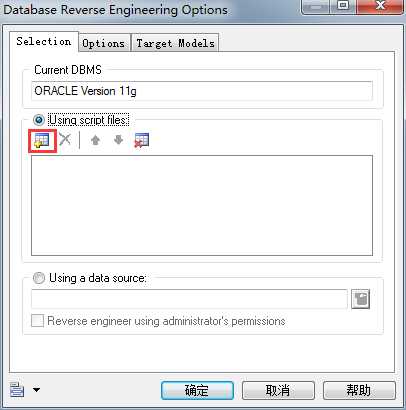

第三步：点击实用“Using Script files”选项,然后点击Add file 图标（如图红色圈起来的图标），然后选择你SQL文件所在文件，点击确定等着OK了
原文：http://www.cnblogs.com/mySummer/p/4715418.html
