powerdesigner移动图形后,不破坏已有线条的布局的方法

时间:2015-08-11 15:32:30      阅读:396      评论:0      收藏:0      [点我收藏+]

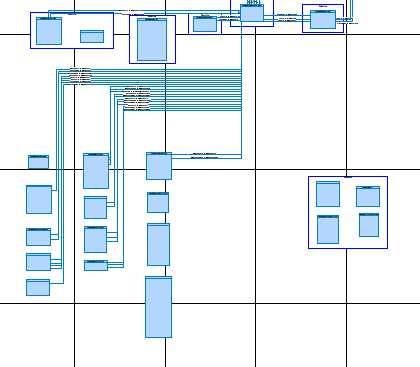

本来手工布局好了powerdesigner的线条
技术分享

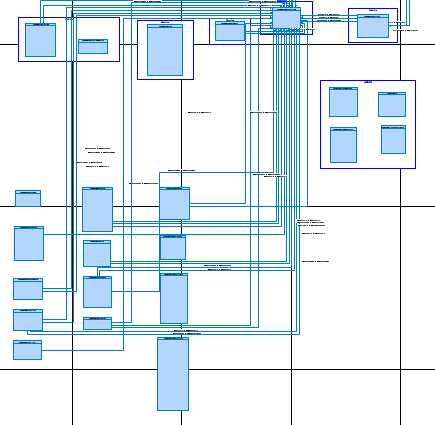

发现拖动了一下右边那个不相关的图形,就变成了这样
技术分享

解决方法: 使用shift加鼠标左键选中全部你需要保护的线条,点击菜单栏的 Symbol/Hide Symbols。在将其他的图形布局调整完成之后,再使用菜单栏的 Symbol/Show Symbols将全部隐藏掉的线条显示出来。可以试试在选中的symbols上右击,点击group symbols,可以将多个symbols合成一组,以后可以成组保护,更加方便。

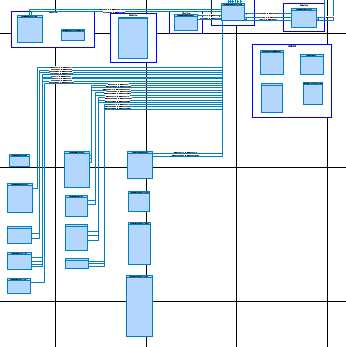

经测试可以保护线条布局不被破坏。
技术分享





powerdesigner移动图形后,不破坏已有线条的布局的方法

原文:http://www.cnblogs.com/cmicat/p/4720978.html
