㈠ 过程预览
⑴ 生成QSPI Flash启动方式所需要的文件
① 生成preloader；
② 生成uboot；
③ 生成dtb；
④ 生成kernel；
⑤ 生成rootfs；
⑵ 上电烧写文件到QSPI Flash
① 设置BSEL/CSEL pin使用QSPI Flash启动；
② JTAG烧写preloader到QSPI Flash；
③ JTAG烧写uboot到QSPI Flash；
④ 配置HPS RGMII网口；
⑤ tftp下载并烧写dtb到QSPI Flash；
⑥ tftp下载并烧写kernel到QSPI Flash；
⑦ tftp下载并烧写rootfs文件QSPI Flash；
⑧ tftp下载并烧写fpga文件QSPI Flash；
⑶ 配置uboot环境变量
⑷ QSPI Flash booting log
㈡ 注意事项

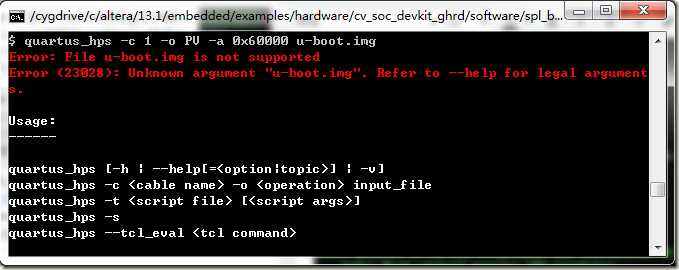

⑴ TAG烧写Flash工具quartus_hps.exe要求文件名扩展名必须为*.bin,否则将会出错。
quartus_hps -c 1 -o PV -a 0x60000 u-boot.img.bin
quartus_hps -c 1 -o PV -a 0x60000 u-boot.img
其它文件同理，故都需要增加扩展名为bin。
⑵ 由于JTAG理论速度是8Mbps，实际中往往达不到，对于14M字节左右的rootfs，烧写比较费时间。为节省时间也可以使用tftp通过RGMII口来sf命令烧写QSPI FLash。
㈢ 步骤细述
⑴ 生成QSPI Flash启动方式所需要的文件
① 生成preloader；

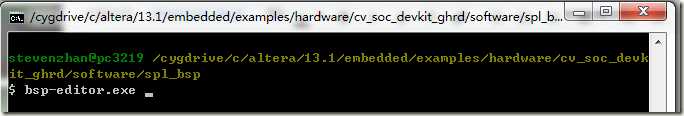

命令：bsp-editor.exe

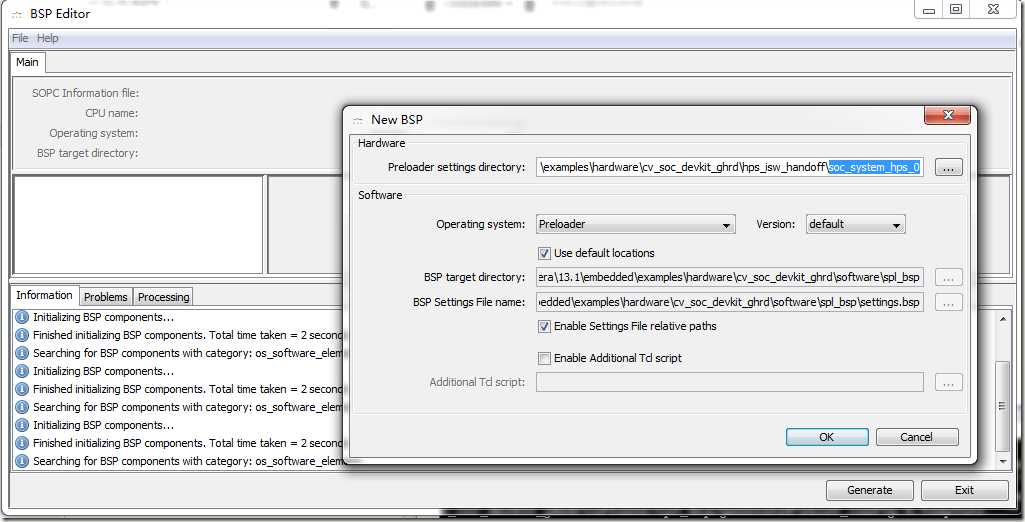

C:\altera\13.1\embedded\examples\hardware\cv_soc_devkit_ghrd\hps_isw_handoff\soc_system_hps_0

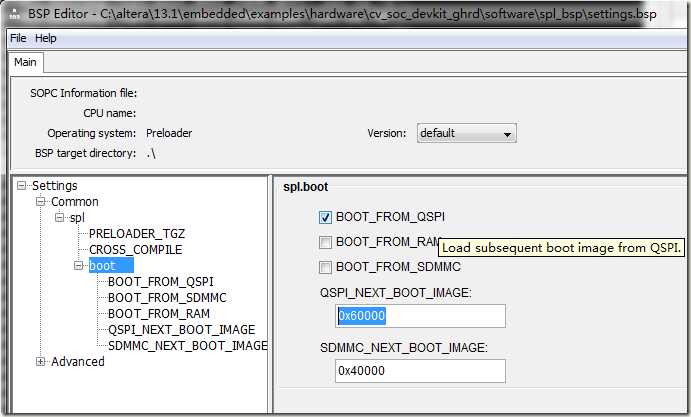

修改BOOT_FROM_QSPI

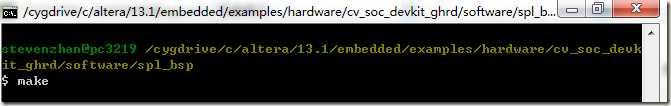

命令：make
② 生成uboot；
命令：make
③ 生成dtb；

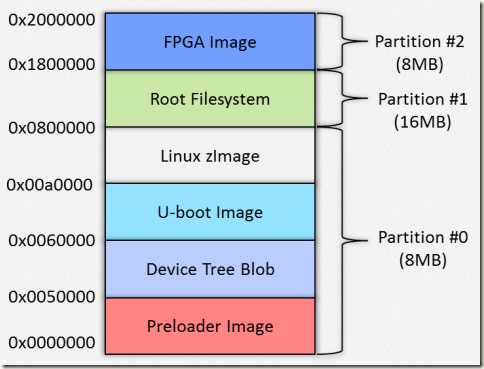

对于QSPI Flash大小：32MByte，每个分区的起始地址、大小及其功能，如下：

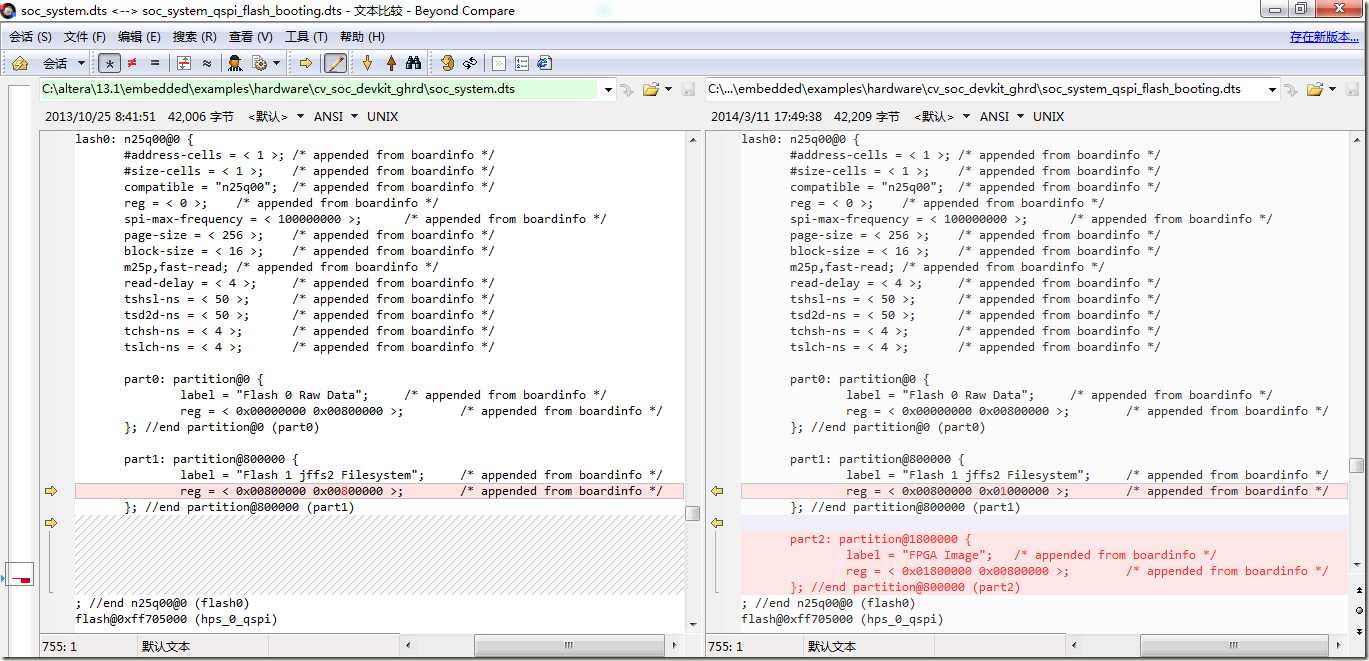

故修改soc_system_qspi_flash_booting.dts如下：
修改之后的dts文件：
soc_system_qspi_flash_booting.dts
命令:

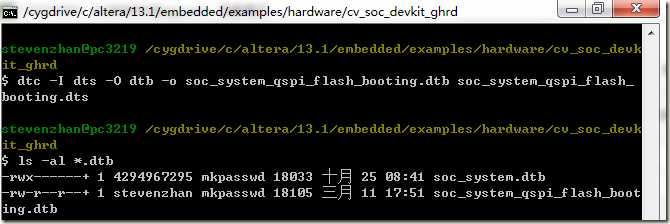

dtc -I dts -O dtb -o soc_system_qspi_flash_booting.dtb soc_system_qspi_flash_booting.dts
生成的dtb:
soc_system_qspi_flash_booting.dtb
④ 生成kernel；
步骤⑤同时会生成kernel:
⑤ 生成rootfs；
A)下载链接：
http://releases.rocketboards.org/release/2013.11/gsrd/src/linux-socfpga-gsrd-13.1-src.bsx

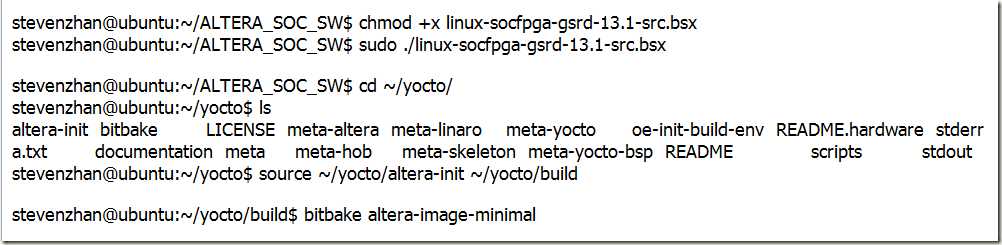

B)生成过程：

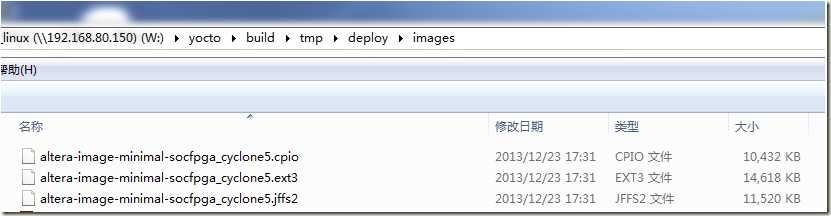

C)生成后位置：
⑵ 上电烧写文件到QSPI Flash
① 设置BSEL/CSEL pin使用QSPI Flash启动；
② JTAG烧写preloader到QSPI Flash；
命令：

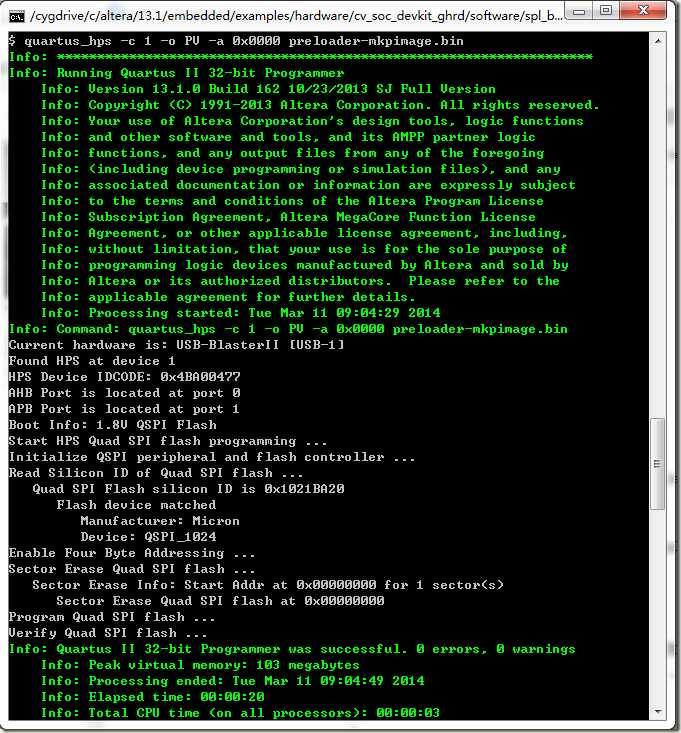

quartus_hps -c 1 -o PV -a 0x0000 preloader-mkpimage.bin

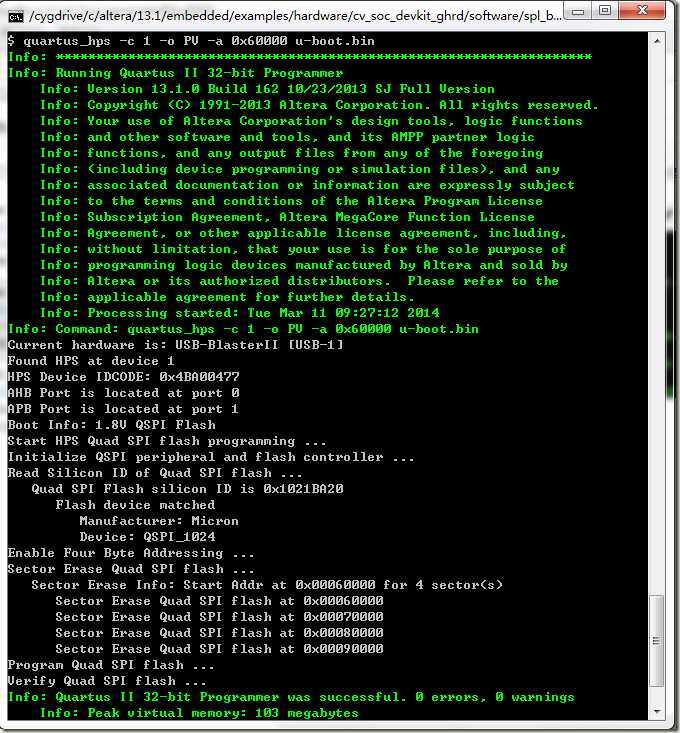

③ JTAG烧写uboot到QSPI Flash；
命令：

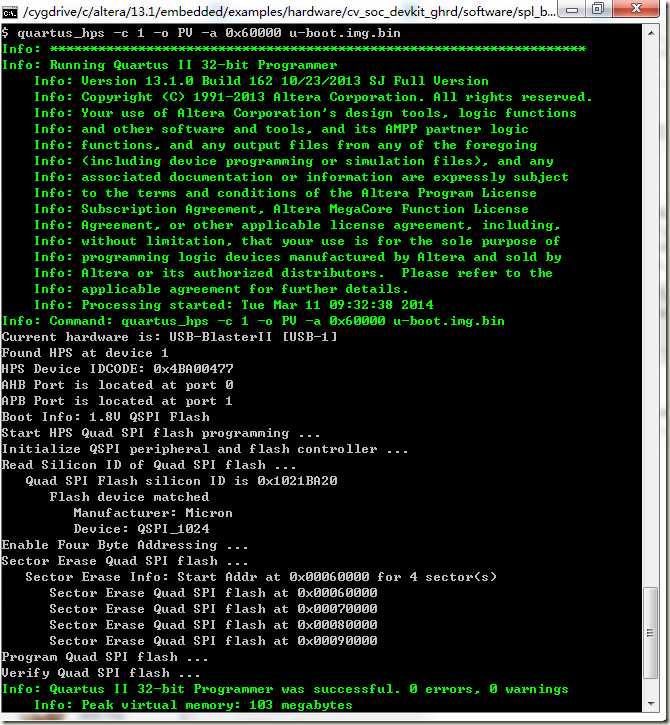

quartus_hps -c 1 -o PV -a 0x60000 u-boot.img.bin

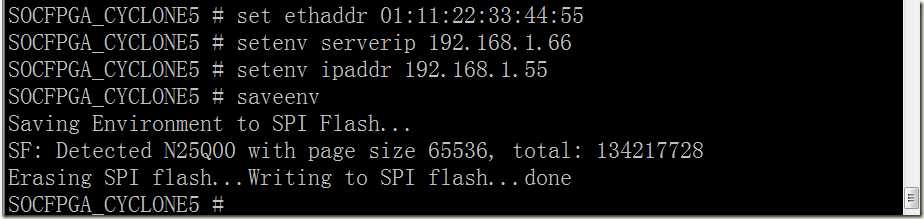

④ 配置HPS RGMII网口；
命令：
set ethaddr 01:11:22:33:44:55
setenv serverip 192.168.1.66
setenv ipaddr 192.168.1.55
saveenv

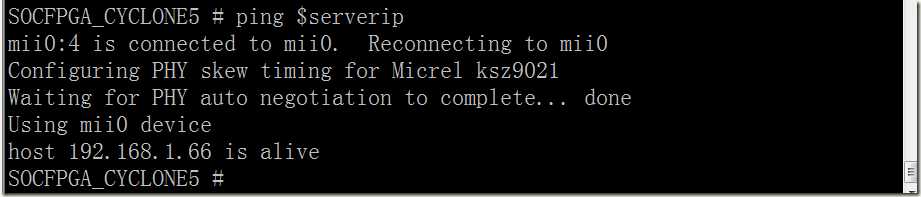

ping $serverip
⑤ tftp下载并烧写dtb到QSPI Flash；

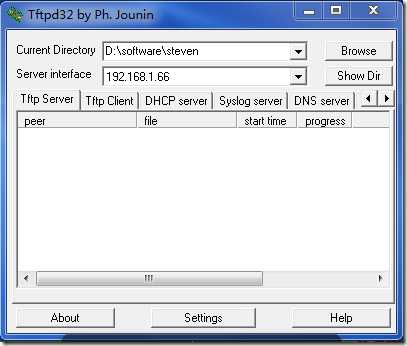

A)tftp Server配置
B)命令：

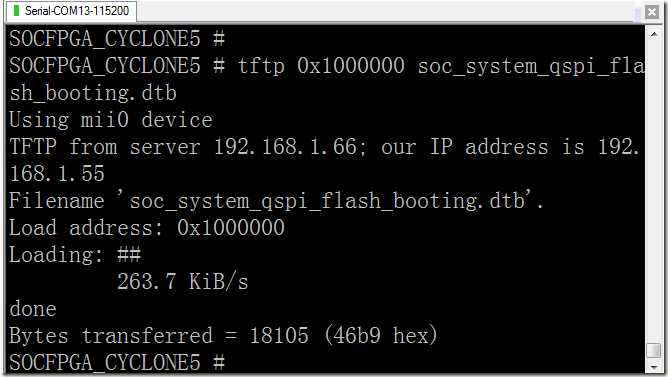

tftp 0x1000000 soc_system_qspi_flash_booting.dtb
C)命令：
sf erase 0x50000 0x10000
sf write 0x1000000 0x50000 0x10000
⑥ tftp下载并烧写kernel到QSPI Flash；
命令：

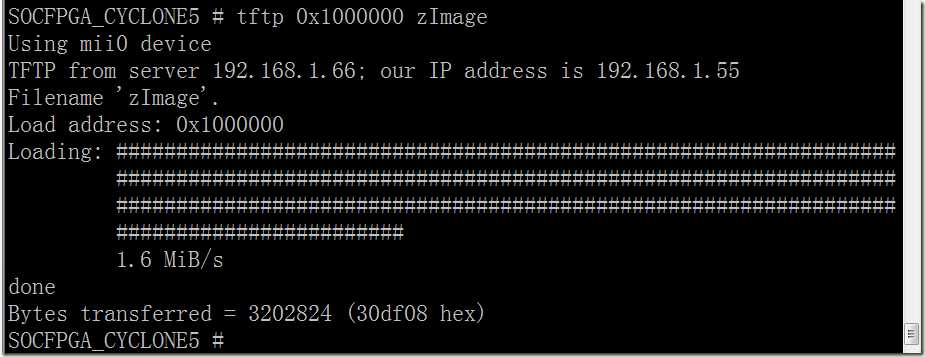

tftp 0x1000000 zImage
擦除+烧写QSPI Flash命令：
sf update 0x1000000 0xa0000 0x310000
⑦ tftp下载并烧写rootfs文件QSPI Flash；
命令：

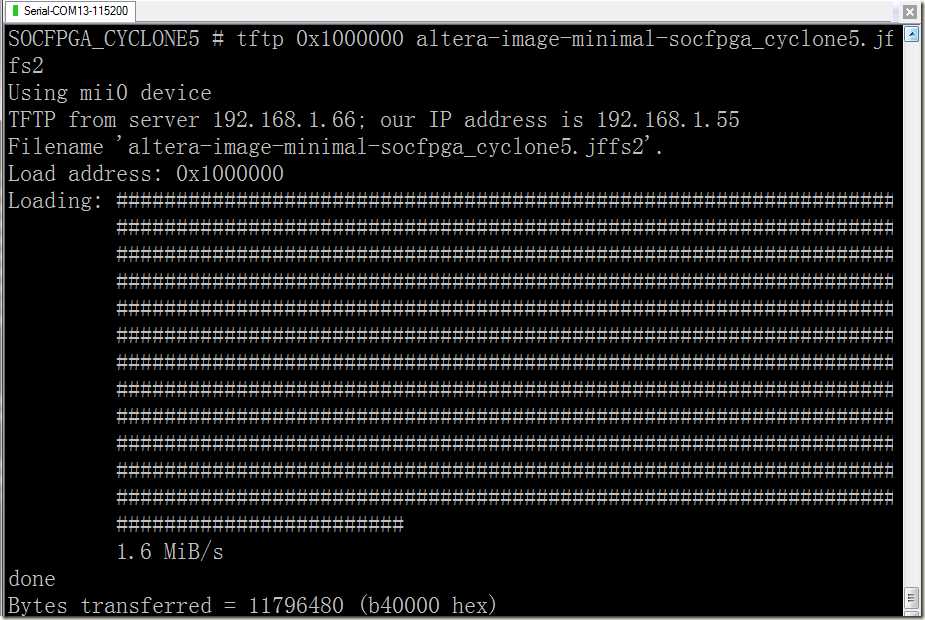

tftp 0x1000000 altera-image-minimal-socfpga_cyclone5.jffs2
擦除+烧写QSPI Flash命令：
sf update 0x1000000 0x800000 0xb40000
⑧ tftp下载并烧写fpga文件QSPI Flash；
命令：

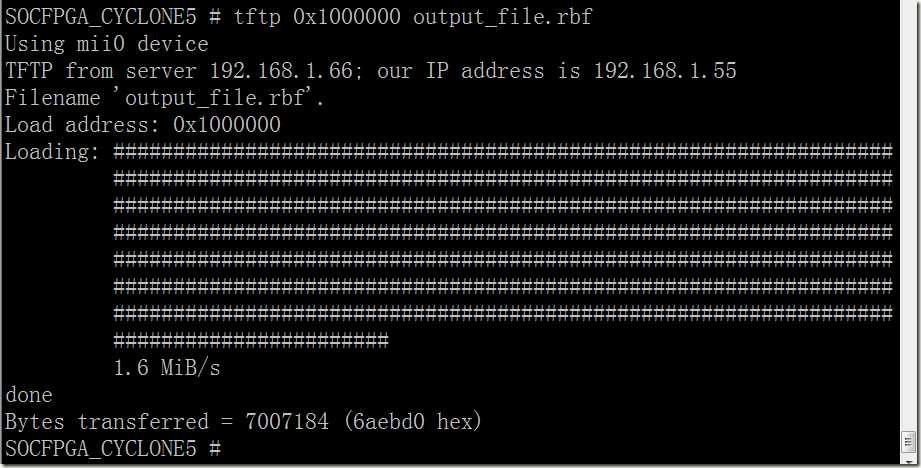

tftp 0x1000000 output_file.rbf
擦除+烧写QSPI Flash命令：
sf update 0x1000000 0x1800000 0x6b0000

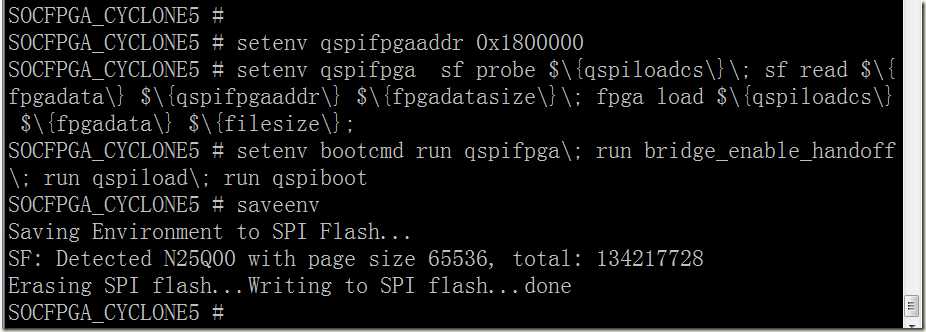

⑶ 配置uboot环境变量
命令：
setenv qspifpgaaddr 0x1800000
setenv qspifpga sf probe
$\{qspiloadcs\}\; sf read $\{fpgadata\} $\{qspifpgaaddr\} $\{fpgadatasize\}\;
fpga load $\{qspiloadcs\} $\{fpgadata\} $\{filesize\};
setenv bootcmd
run qspifpga\; run bridge_enable_handoff\; run qspiload\; run qspiboot
saveenv
⑷ QSPI Flash booting log
QSPI_Flash_booting_linux_RGMII.rar
