1、贝塞尔曲线：http://baike.baidu.com/view/60154.htm，在这里理解什么是贝塞尔曲线

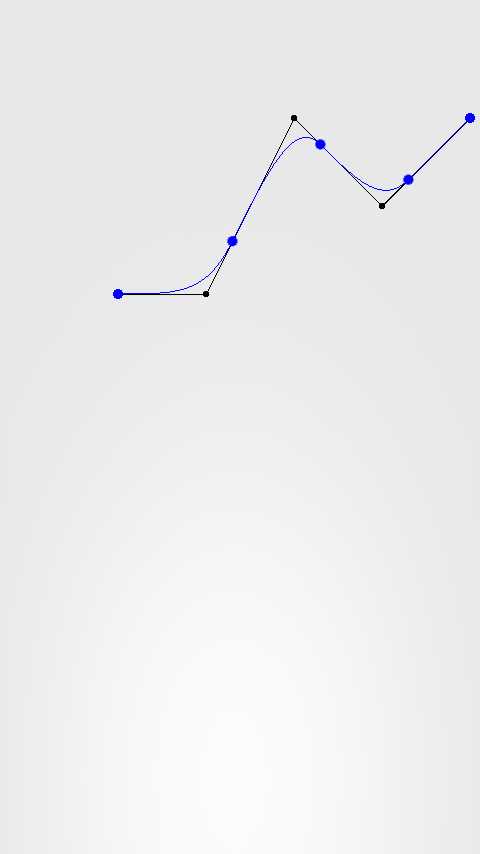

2、直接上图：
3、100多行代码就可以画出贝塞尔曲线，直接上代码
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126 |
package
com.example.bezier;import java.util.ArrayList;import java.util.List;import android.app.Activity;import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import
android.graphics.Paint;import
android.graphics.Paint.Style;import
android.graphics.Path;import
android.os.Bundle;import
android.view.View;import
android.view.Window;import
android.view.WindowManager;public
class MainActivity extends
Activity { @Override public
void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); requestWindowFeature(Window.FEATURE_NO_TITLE); getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN, WindowManager.LayoutParams.FLAG_FULLSCREEN); setContentView(new
BezierView(this)); }}class
BezierView extends
View { /** * * @author liqiongwei * @param context * */ public
BezierView(Context context) { super(context); } protected
void onDraw(Canvas canvas) { List<Float> points = new
ArrayList<Float>(); Paint paint = new
Paint(); // 添加第一个点(118.0, 294.0), points.add((float) 118.0);// X轴 points.add((float) 294.0);// Y轴 // 添加第二个点 points.add((float) 206.0); points.add((float) 294.0); // 添加第三个点 points.add((float) 294.0); points.add((float) 118.0); // 添加第四个点 points.add((float) 382.0); points.add((float) 206.0); points.add((float) 470.0); points.add((float) 118.0); // 通过画折线和贝塞尔曲线可以知道，点得位置是不一样的。 // 画折线 for
(int i = 0; i < points.size() - 2; i = i + 2) { canvas.drawLine(points.get(i), points.get(i + 1), points.get(i + 2), points.get(i + 3), paint); canvas.drawCircle(points.get(i), points.get(i + 1), 3, paint); } canvas.drawCircle(points.get(points.size() - 2), points.get(points.size() - 1), 3, paint); // 贝塞尔曲线 paint.setColor(Color.BLUE); Path p = new
Path(); Point p1 = new
Point(); Point p2 = new
Point(); Point p3 = new
Point(); float
xp = points.get(0); float
yp = points.get(1); // 设置第一个点开始 p.moveTo(xp, yp); canvas.drawCircle(xp, yp, 5, paint); int
length = points.size(); // 设置第一个控制点33%的距离 float
mFirstMultiplier = 0.3f; // 设置第二个控制点为66%的距离 float
mSecondMultiplier = 1
- mFirstMultiplier; for
(int b = 0; b < length; b += 2) { int
nextIndex = b + 2
< length ? b + 2
: b; int
nextNextIndex = b + 4
< length ? b + 4
: nextIndex; // 设置第一个控制点 calc(points, p1, b, nextIndex, mSecondMultiplier); // 设置第二个控制点 p2.setX(points.get(nextIndex)); p2.setY(points.get(nextIndex + 1)); // 设置第二个控制点 calc(points, p3, nextIndex, nextNextIndex, mFirstMultiplier); // 最后一个点就是赛贝尔曲线上的点 p.cubicTo(p1.getX(), p1.getY(), p2.getX(), p2.getY(), p3.getX(), p3.getY()); // 画点 canvas.drawCircle(p3.getX(), p3.getY(), 5, paint); } // 设置为线 paint.setStyle(Style.STROKE); canvas.drawPath(p, paint); invalidate(); } /** * 计算控制点，此方法来源于Achartengine * @param points * @param result * @param index1 * @param index2 * @param multiplier */ private
void calc(List<Float> points, Point result, int
index1, int
index2, final
float multiplier) { float
p1x = points.get(index1); float
p1y = points.get(index1 + 1); float
p2x = points.get(index2); float
p2y = points.get(index2 + 1); float
diffX = p2x - p1x; float
diffY = p2y - p1y; result.setX(p1x + (diffX * multiplier)); result.setY(p1y + (diffY * multiplier)); }} |
4、定义点的类
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35 |
package
com.example.bezier;import java.io.Serializable;/** * 点的类，来源于Achartengine */public final class Point implements
Serializable { private
float mX; private
float mY; public
Point() { } public
Point(float
x, float
y) { mX = x; mY = y; } public
float getX() { return
mX; } public
float getY() { return
mY; } public
void setX(float
x) { mX = x; } public
void setY(float
y) { mY = y; }} |
5、下载地址：http://files.cnblogs.com/liqw/Bezier.zip
本文来源于：http://www.cnblogs.com/liqw/p/3631137.html
有问题，请提问，大家一起研究！
