线的布置

时间:2015-08-18 18:58:42      阅读:156      评论:0      收藏:0      [点我收藏+]

  线的布置

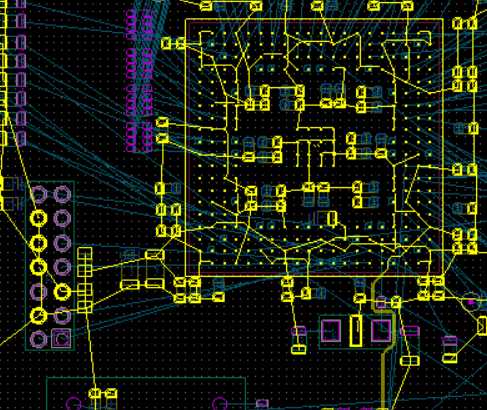

    有些飞线特殊显示,如VCC、GND等

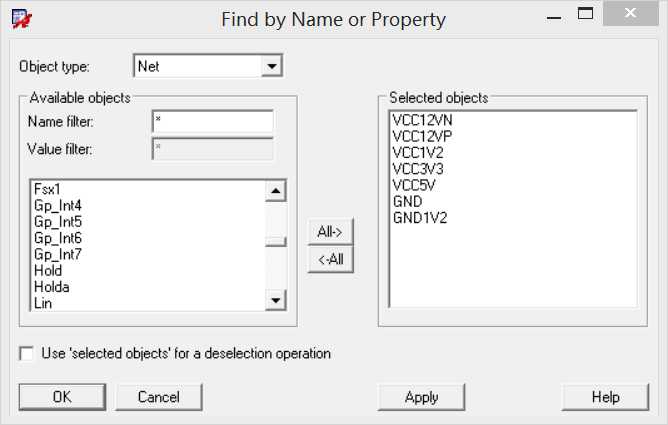

    1. Edit -> Properties -> Find标签-> Net -> More

  技术分享

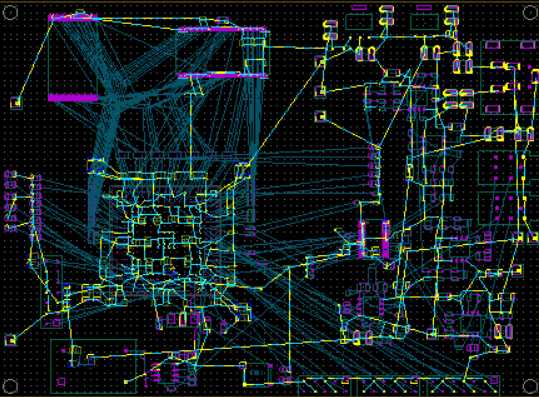

    2. 选中需要特殊处理的线->Apply,这样选中的线高亮显示

  技术分享 技术分享

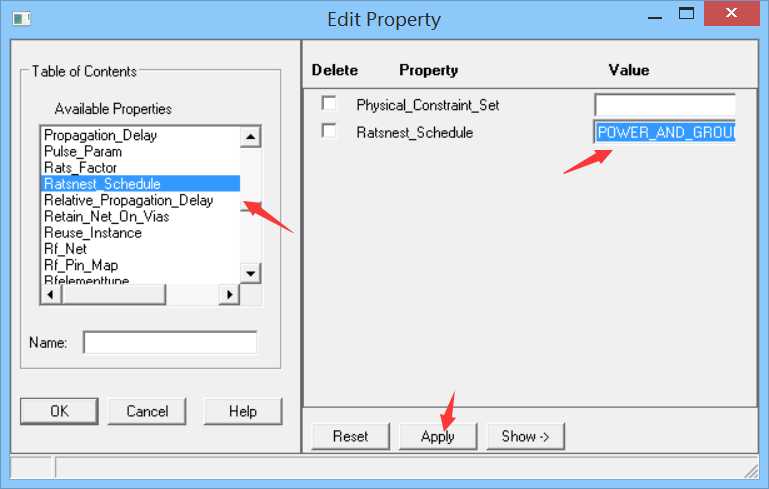

    3. 在Edit Property菜单栏中,Ratsnest Schedule -> Power_And_Ground

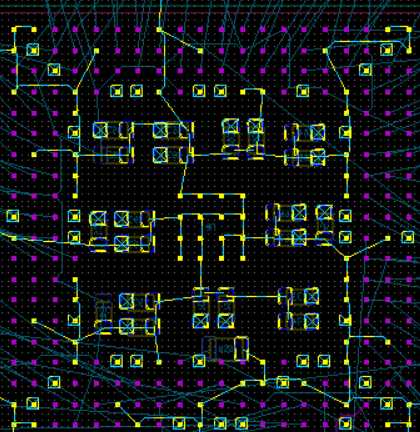

    所有的电源和地网络都用中间带有X的方框表示,这样飞线比较干净

  技术分享  技术分享



  高亮显示设置

    1. Display -> Color Visibility-> Display,可对高亮颜色设置

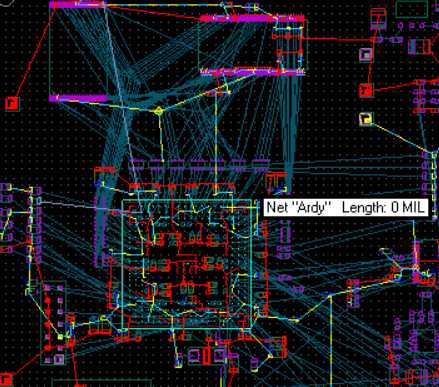

    2. Display -> Highlight,点击网络高亮显示(Find标签需要选择Net)

    3. Display -> Dehighlight,点击网络取消高亮显示(Find标签需要选择Net)



    高亮显示实线设置

    1. Setup -> User Preference -> Display -> 选择display_nohilitefont

  技术分享



  DRC标记显示设置

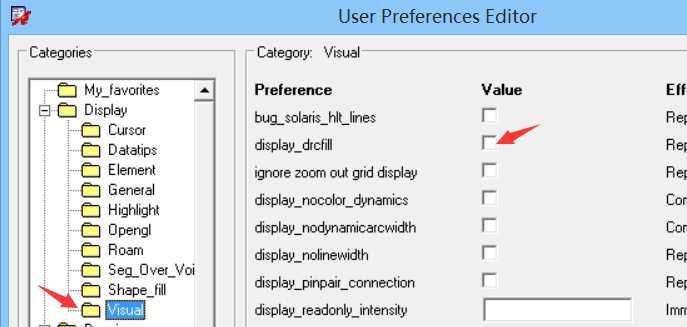

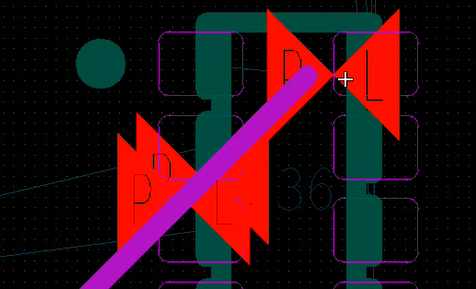

    1. 填充方式设置:Setup -> User Preference -> Display -> 选择display_drcdill,DRC标记将会以填充的形式显示,否则为空心蝴蝶结

  技术分享   技术分享

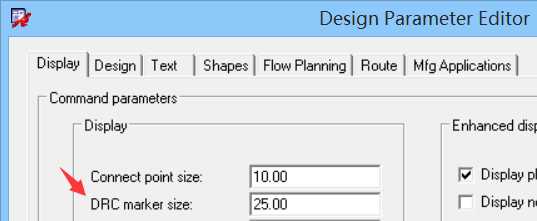

    2. 蝴蝶结大小设置:Setup -> Design Parameters

  技术分享



  不同网络不同高亮显示(利于电源层分割)

    1. Display -> Highlignt ,Dispaly -> Assign Color,然后在Options选择你需要选择的网络所高亮的颜色(Find标签需要选择Net)

  技术分享

线的布置

原文:http://www.cnblogs.com/stuLeoYan/p/4739671.html
