1、12位高速AD
2、高达40MSPS的高速AD芯片
3、噪声小

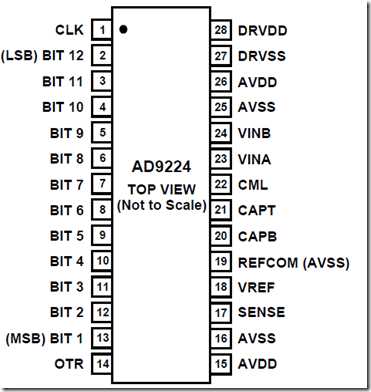

| 管脚名称 | 功能 |
| CLK | 参考时钟输入端 |
| BIT12-1 | 数据输出端（1是低位，12是高位） |
| OTR | “1”超出参考电压范围，“0”表示不超出范围 |
| AVDD | 模拟电源输入端 +5V |
| AVSS | 模拟地 |
| SENSE | 参考源选择。“1”选择内部的1.225V参考源，否则使用外接参考源 |
| VREF | 参考源输入端 |
| REFCOM | 参考源地 |
| CAPB | 降噪端 |
| CAPT | 降噪端 |
| CML | Common-Mode Level (Midsupply) |
| VINA | 差分输入正端 |
| VINB | 差分输入负端 |
| DRVSS | 数字地 |
| DRVDD | 数字电源输入端，+5V或者+3V |
