是否long pulse 訊號一定要拿來做同步處理?不做同步處理可以嗎?

时间:2014-04-04 00:21:28      阅读:457      评论:0      收藏:0      [点我收藏+]

如果不做同步處理?

任何的訊號,如果不做同步處理的話,都會有meta stable的產生的疑慮。而long pulse做同步

處理是比one-pulse訊號做同步處理來得容易多了。

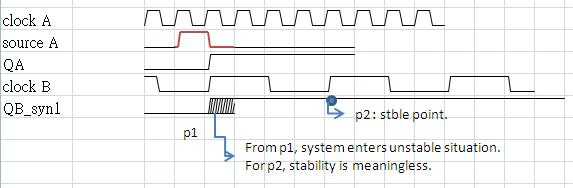

很多人都認為long pulse不需要做同步處理,因為我下一個時間(next period time),就可

以得到正確的long pulse訊號。就對下一個時間點而言,這樣子的說法這是正確的,但是對

目前的時間點而言,你已經沒有辦法保證你所設計的系統是穩定的,除非,你設計一個

會mask meta stable訊號的設計,但是,這有可能嗎?同步處理是每一個 T (period time)都

在進行的,你要怎麼知道每一個小段時間的起始點? 任何訊號你想要得到之前,都是要同步過的。所以沒有辦法知道每一小段的起始點,因為連知道這個起始點的訊息,也是要同步的。



不做同步處理的原因有很多,總結上來說,是因為你的設計不管有沒有meta stable,都不

會影響系統的正確性,所以才會省略一個D-F.F.(D-Flip-Flop)。

 bubuko.com,布布扣

如果做同步處理?

如果做同步處理, 則所有的訊號都會是收斂在同一個clock domain,提高系統穩定度。



做同步處理和不做同步處理,相差的D-F.F.只有幾個,並不會太多,就整個系統來說,也不會太多。就我的經驗,整個晶片裏,同步處理的D-F.F.並沒有佔到整個晶片的1%(甚至可能不到0.1%或是0.01%),為什麼要省這些D-F.F.,來讓系統有不穩定的機會。

降低成本的方式有很多,我們也可以用轉進更微小製程來降低成本,例如:90ns轉進到28ns製程。節省這個D-F.F,就節省面積來說,節省不到1%面積(甚至可能不到0.1%或是0.01%)的方式,換算成成本,應該會是多少錢呢?比起因系統不穩,而需付出NRE的費用來說,哪一個才是比較少的?



並不是說long-pulse 訊號在cross clock domain的處理上,一定要做同步;而是說,如果同步處理是你無法避免的過程,那麼省略這幾個D-F.F.的做法,能不做還是不做,因為它帶來的實際上的效益並沒有太大。對於有meta stable的訊號,標準流程應該是直接捨棄不用,而不用去考慮它是否會帶給系統不穩定的機會有多大。
