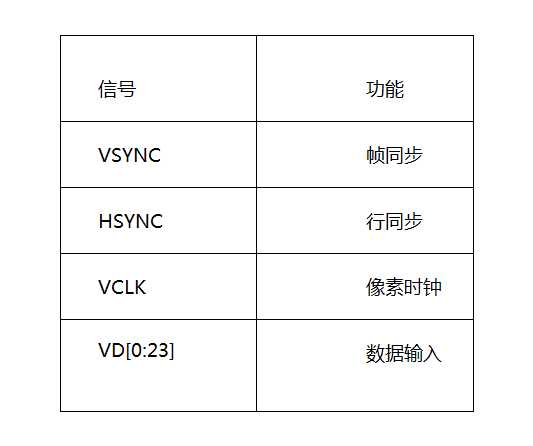

1、lcd 接口信号：
VSYNC : 一帧新数据的开始信号
HSYNC :一行新数据的开始信号
VCLK :像素的同步信号
VD[0:23] :传递数据的信号线
2、 LCD 的显示原理
（1）颜色的表示及存储

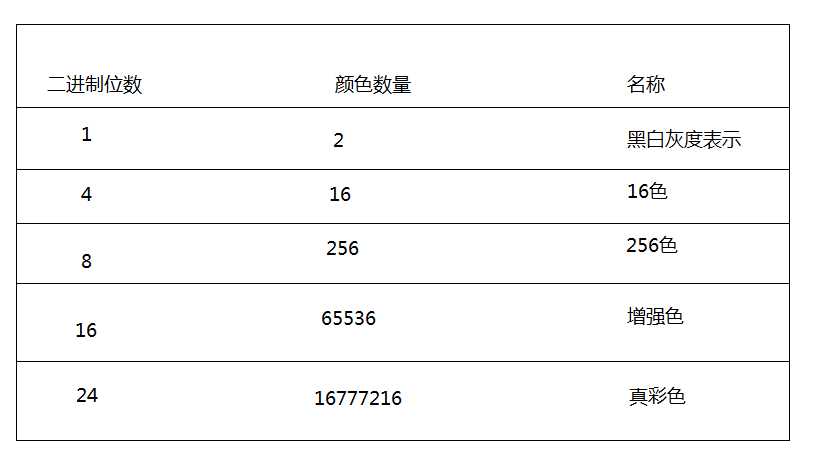

如下表颜色采用用二进制存储，三原色混合表示彩色
3、 LCD 的操作时序

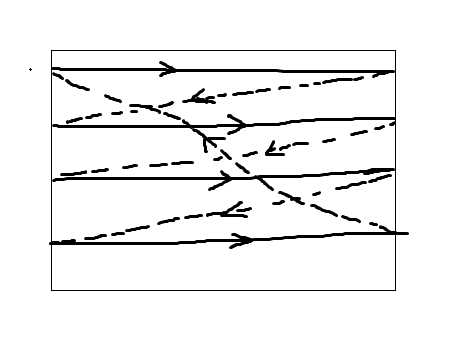

LCD 显示得过程如上图所示，先从左上角开始扫描，当遇到 HSYNC 信号时沿着 Z 字形，从下一行开始新的一行的扫描过程，直到最后一行扫描完后在右下角遇到 VSYNC 信号后跳到左上角开始新一帧数据的传输。
时序图如下
VSPW 表示 VSYNC 的脉冲宽度为 （VSPW+1） 个 HSYNC 信号。
VBPD 表示经过 （VBPD+1） 个 HSYNC 信号，数据行有效
VFPD 表示（VFPD + 1） 个无效行
HSPW 表示 HSYNC 的脉冲宽度为 （HSPW+1） 个 VCLK 信号。
HBPD 表示经过 （HBPD+1） 个 VCLK 信号，像素数据有效
HFPD 表示（HFPD + 1） 个无效像素
