USB多路电源的layout

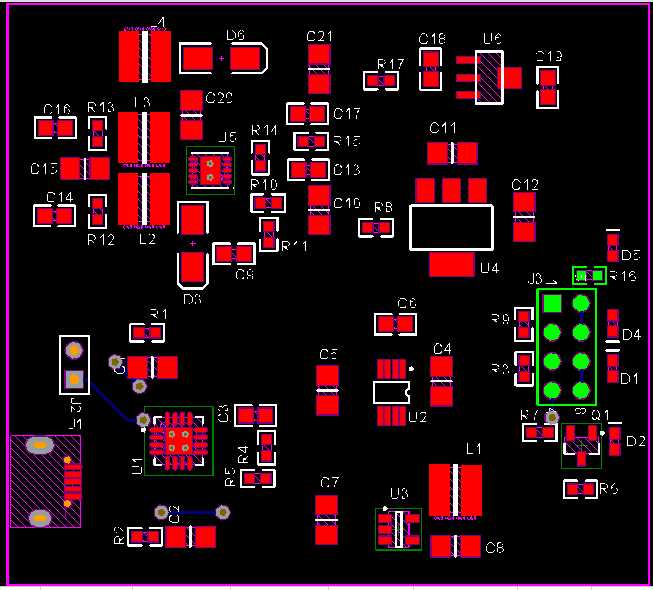

图：第一次layout
缺点： 1.散，空间利用率不高；
2.不整齐；
3.没有符合左上进，右下出（当然也不必墨守）；
4.输出排针没有放到最边上；
5.信号流向问题
6.指示灯没有挨着输出口放一排

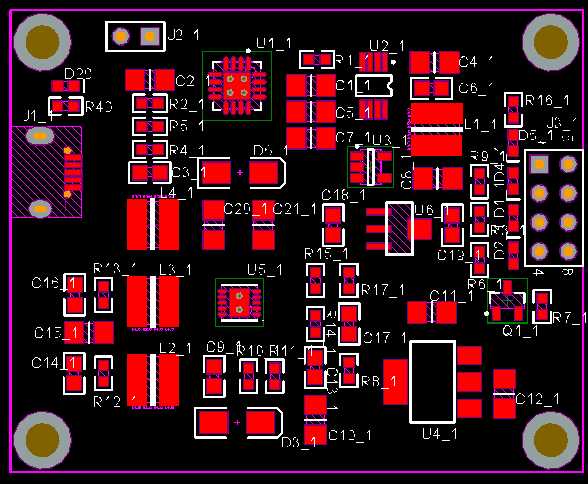

图：第二次layout
于第一次相比缺点有所改善，但新的问题又出现了。
改进：
1.紧促
2.整齐
3.流向调整，将主要通路尽量短而直
4.输出排空放到最边上
5.指示灯放到挨着输出口的一排
缺点：
1.虽然紧促了，但是却过于紧促，对于焊接等都是不利的，看着也不舒服；而且有的地方空，有的挤，不均匀。
2.过于强调整齐而对于走线的考虑削弱了
3.输出用双排会浪费空间，用单排会减少浪费
4.大电流及信号经过的芯片外围器件应该更好的考虑一下
5.

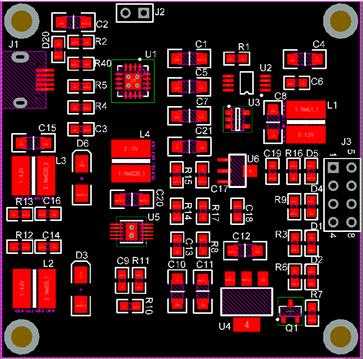

图：第三次layout
1.空间浪费少了一点
2.整齐度提高了，整体美观了
3.边缘的空白可以留作丝印用
4.考虑了信号流向
5.考虑了焊接的便捷性

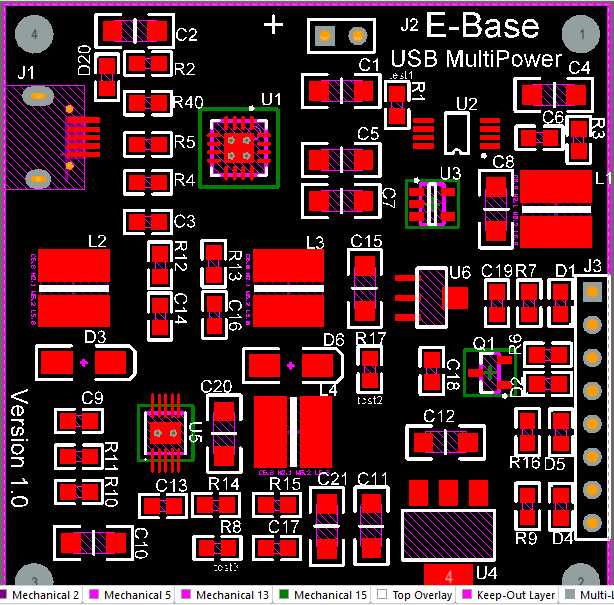

图：第四次layout
1.空间利用基本合理，排孔变单排，四角的固定孔旁尽量充分利用。
2.整齐美观与走线间进行了平衡，不影响性能的情况下尽量整齐美观
3.间隙，器件方向等都考虑焊接的便捷性
4.信号的流向基本是左上右下
5.
