UI设计中主流椭圆矩形2钟标准绘制方法

时间:2015-10-27 00:12:28      阅读:272      评论:0      收藏:0      [点我收藏+]

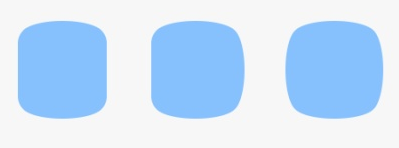

目前在UI设计主流的一种图标绘制形状为介于圆形和圆角矩形中间的形状,然而绘画出标准美观和符合用户所喜爱的形状是很有技巧的。下面我来分享一下3种标准的绘画方法。



技术分享



方法一:

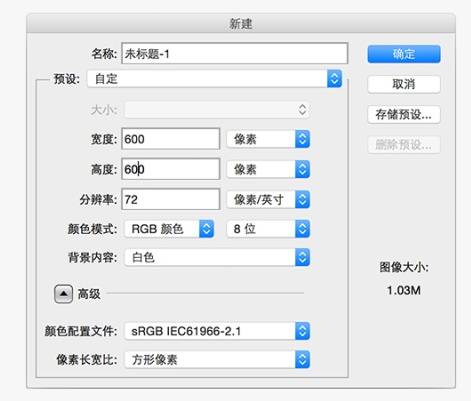

新建600*600的画布,其他参数默认。



技术分享

在工具栏的矩形工具中点击三角箭头切换成多边形工具





设置边为:4并且如下下图勾选平滑拐角



技术分享



按住shift,按住鼠标左键在画布中央绘制



技术分享

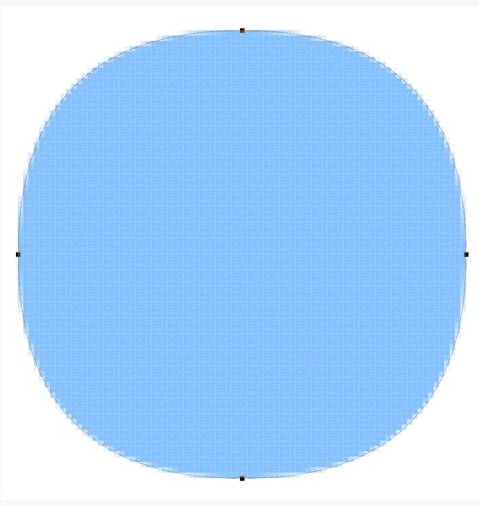

放大之后可以发现它的边缘是虚的像素,因此需要边缘对齐像素网格







技术分享

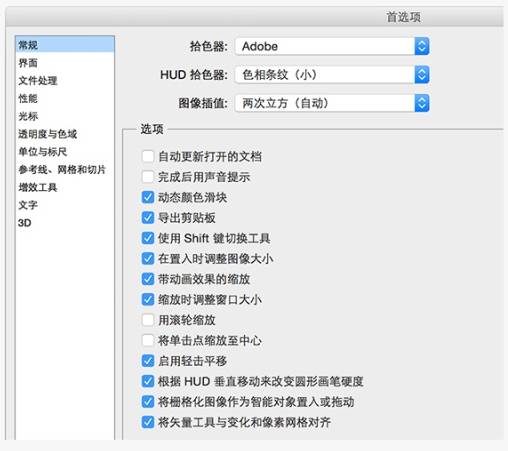

打开首选项-》常规

把矢量工具与变化和像素网格对齐勾选



技术分享

设置好后,回到画布

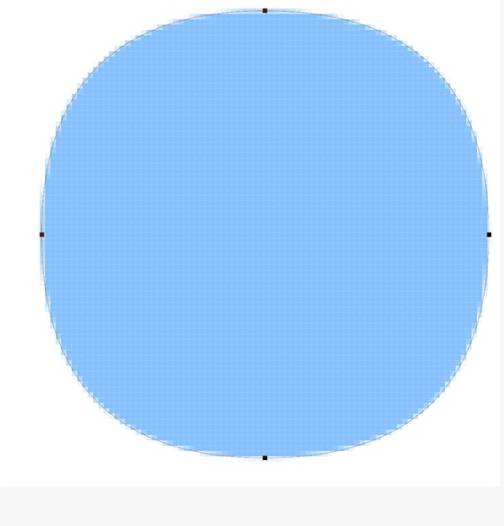

Command+T选中形状,按住左键轻轻移动鼠标



形状图形就会自动对齐像素网格。技术分享





这个是最快速简单的方法

需要调节角度大小,精确的做法是

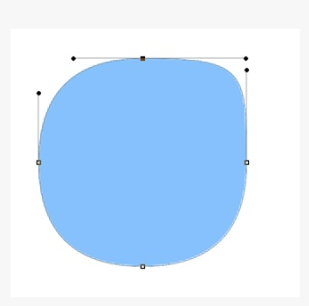

用直接选中工具依次对四条边的锚点向内或外进行移动



技术分享

下面这种调节圆角的方法是很难做到准确






技术分享

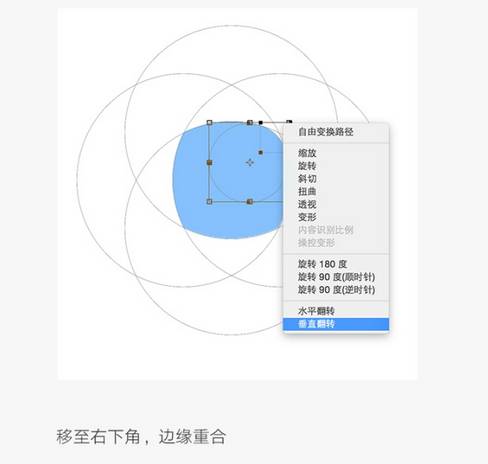

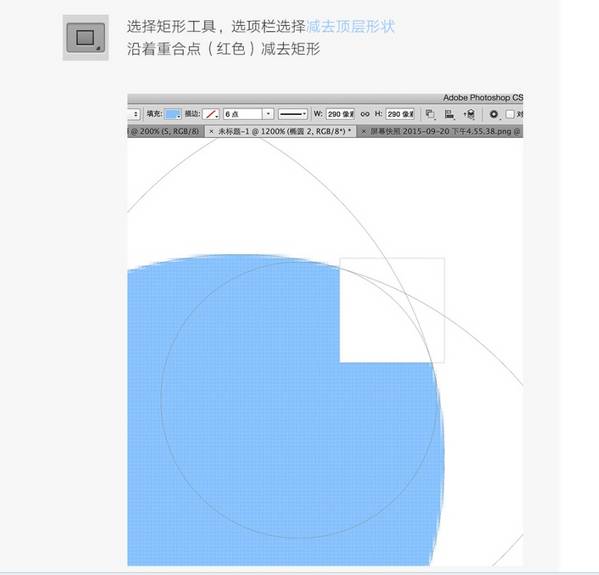

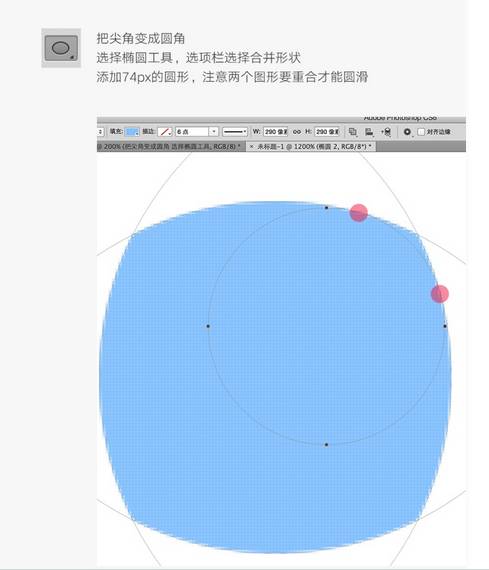

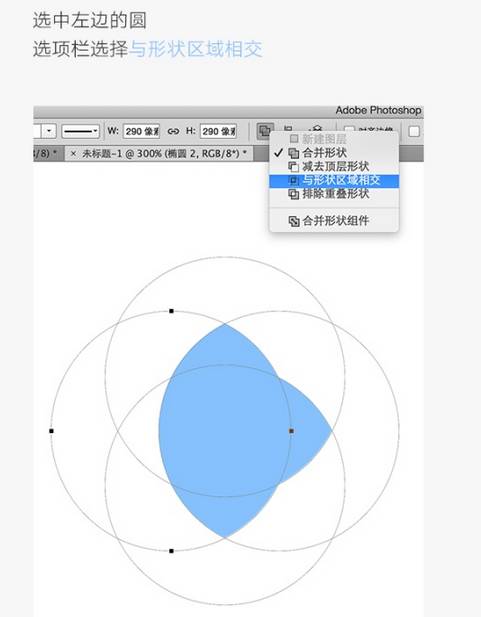

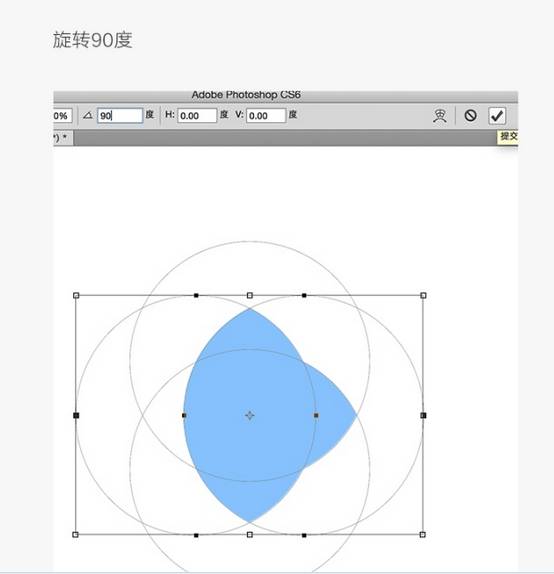

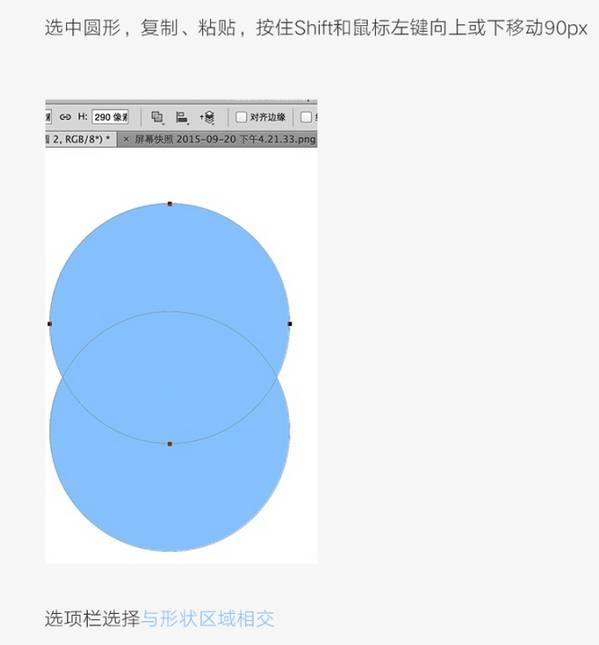

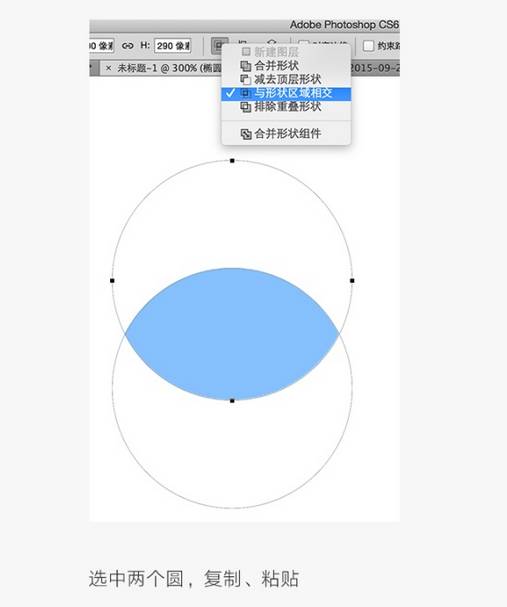

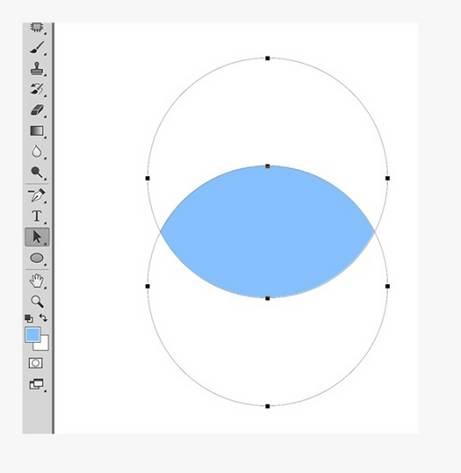

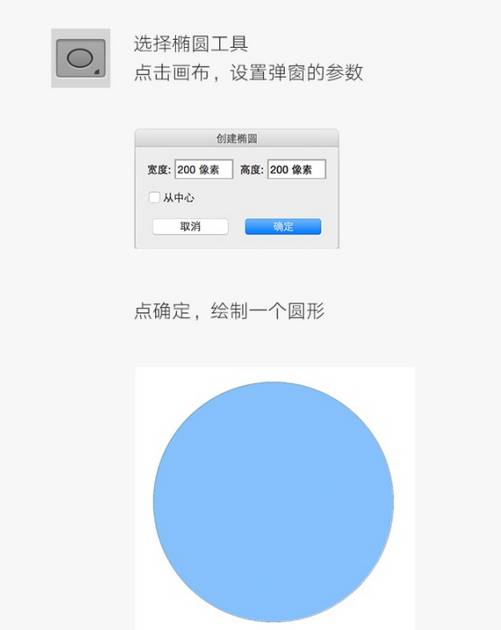

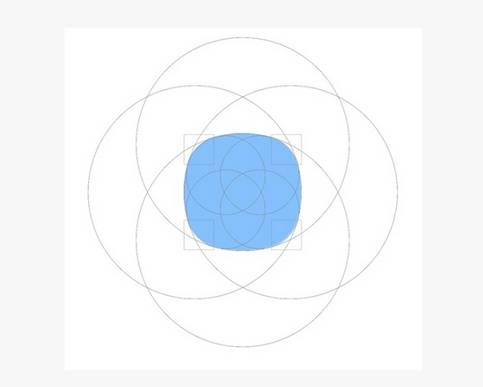

方法二:

技术分享



技术分享

技术分享




技术分享

技术分享



技术分享

技术分享
技术分享

技术分享

技术分享
技术分享

技术分享

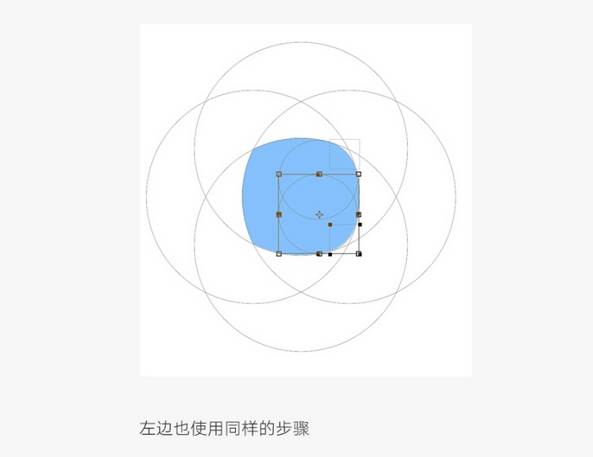

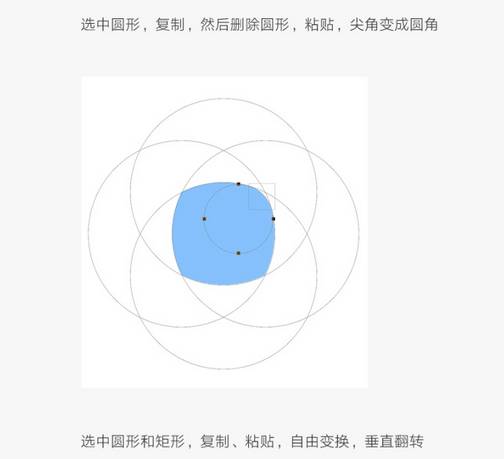

左边也使用同样的步骤

技术分享

技术分享








技术分享

技术分享

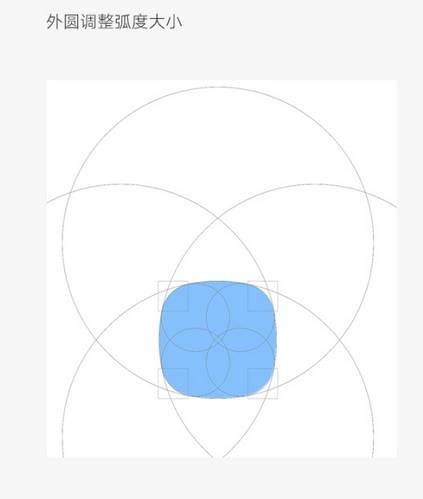

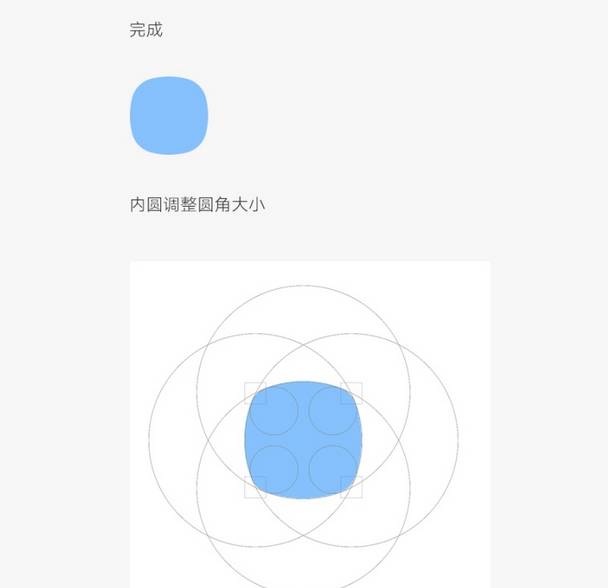

外圆调整弧度大小

技术分享

原文来自:中国UI
