UML类图的关系

 泛化

【定义】：是一种继承关系，表示一般与特殊的关系，它指定了子类如何特化父类的所有特征和行为

【UML表示】：带三角箭头的实线，箭头指向父类

【代码表现】：A类 ：B类

@interface Tigger : Animal

@end现

实现（Realization）

【定义】：是一种类与接口的关系，表示类是接口所有特征和行为的实现

【UML表示】：带三角箭头的虚线，箭头指向接口

【代码表现】：A类 implements B接口

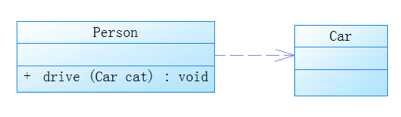

依赖（Dependency）

【定义】：是一种使用的关系，即一个类的实现需要另一个类的协助

【UML表示】：带箭头的虚线，指向被使用者

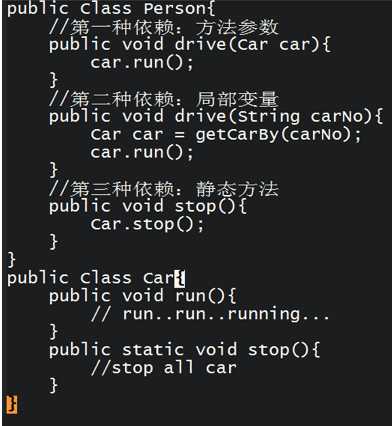

【代码表现】:局部变量、方法的参数或者对静态方法的调用

关联

下面的三种关系从语法上是没有区别的。只是在语义是做区分

关联ociation）

【定义】：是一种拥有的关系。类的地位还是平等的。

【UML表示】：带普通箭头的实心线，指向被拥有者

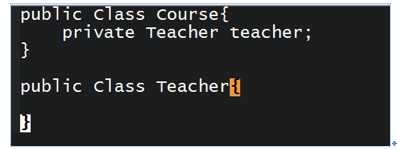

【代码表现】:成员变量

注意事项：

• 通常情况下关联是双向的，在使用的时候会转成单向。转成单身的原则：以业务关注点高的类为起点，关联另一个类。

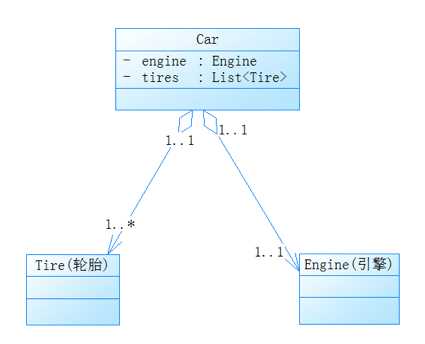

聚合

【定义】：是整体与部分的关系，且部分可以离开整体而单独存在，部分可以多个整体使用。类有上下层的关系。

【UML表示】：带空心菱形的实心线，菱形指向整体

【代码表现】:成员变量

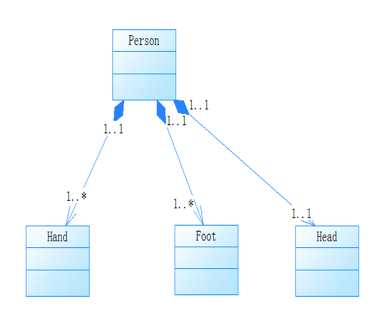

组合 Composition

【定义】：是整体与部分的关系，但部分不能离开整体而单独存在，部分只能被一个整体使用。类有上下层的关系。它们的生命周期是：同生共死，即如果整体消失了，那么局部也会消失。

【UML表示】：带实心菱形的实线，菱形指向整体

【代码表现】:成员变量

聚合和组合的区别在于：聚合关系是“has-a”关系，组合关系是“contains-a”关系；聚合关系表示整体与部分的关系比较弱，而组合比较强；聚合关系中代表部分事物的对象与代表聚合事物的对象的生存期无关，一旦删除了聚合对象不一定就删除了代表部分事物的对象。组合中一旦删除了组合对象，同时也就删除了代表部分事物的对象。

各种关系的强弱顺序：

        泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖
