理论知识：
以太网端口二种链路类型：Access 和Trunk。
Access 类型的端口：只能属于1 个VLAN，一般用于连接计算机的端口；
Trunk 类型的端口：可以允许多个VLAN 通过，可以接收和发送多个VLAN 的报文，一般用于交换机之间连接的端口；
交换机接口出入数据处理过程如下：
《一》
1. Acess 端口收报文:
收到一个报文,判断是否有VLAN 信息：如果没有则打上端口的PVID，并进行交换转发,如果有则直接丢弃（缺省）
（Access接受并转发的数据包必须是无VLAN信息的数据包）
2. Acess 端口发报文：
将报文的VLAN 信息剥离，直接发送出去
（Access发送的数据报必定是无VLAN信息的数据包）
总结：
Access 端口可接受并转发的数据来源：来自PC的无VLAN信息数据包；从一个Access口入打上VLAN标记在交换机内转交给相同VLAN的access口去掉标记的无VLAN信息数据包；
Access 端口发送出去的数据包无VLAN信息，可被PC接受或Access口接受。
PC2与PC3能够相互 ping通，PC1与PC2,PC3不能 ping通，与上述结论相符合。
《二》
1.trunk 端口收报文：
收到一个报文，判断是否有VLAN 信息；
如果有，判断该trunk 端口是否允许该VLAN 的数据进入；
如果可以则转发，否则丢弃；
如果没有VLAN 信息则打上端口的PVID，并进行交换转发。
（可以将trunk口看做是access口功能上的扩充，对于有VLAN信息的数据包Access直接丢弃，而Trunk则会对有指定VLAN的数据包直接转发）
2.Trunk 端口发报文：
比较将要发送报文的VLAN 信息和端口的PVID；
如果不相等则直接发送；
如果两者相等则剥离VLAN 信息，再发送。
（Access口发数据包时对所有数据包去除VLAN信息，而Trunk只对与自己端口PVID相等（Trunk默认PVID与VLAN1相等）的数据包去VLAN信息，其他则直接转发）
总结：
结合Trunk口接受与发送数据包特点，可以得出经双绞线相连的一对Trunk口或同一交换机上的两个Trunk口可以将数据包（有或无VLAN信息）原封不动的从一端传到另一端。

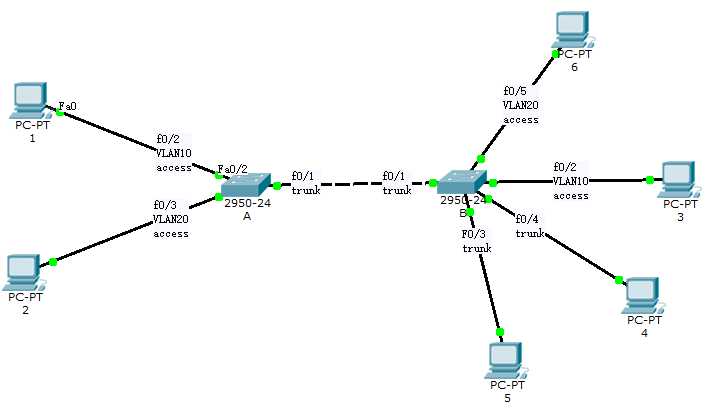

图中PC1 - PC3； PC2 - PC6; PC4 - PC5 之间可以ping通，与上述总结相符合
原文：http://www.cnblogs.com/weiyikang/p/4945914.html
