我的 FPGA 学习历程（03）—— 使用 Quaruts 自带仿真工具

       由于我没有 51 单片机的基础，学 FPGA 时对数字逻辑一无所知，基本还停留在初中时计算机一级B只知道与或非门的水平，果然这点基础让我一碰就栽了跟头。在安装 quartus 完软件之后，就只会烧几个光盘里提供的 sof 文件。

       那时每当试图写点简单的项目，哪怕是一个简单的多路选择器，由于对 verilog 语法的不熟悉，经常出现各种莫名其妙的错误，这让我当时非常气妥。

       在上一篇中详细的介绍了怎样创建原理图工程，这篇同样使用原理图工程新建一个多路选择器，目的是学习使用图形输入的仿真工具输入仿真激励。

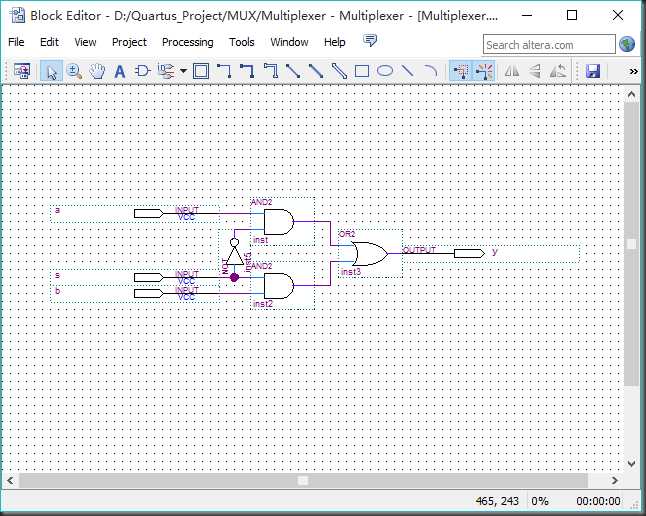

       新建工程，并输入输入以下的原理图。

       编译项目，会多出一个警告： Critical Warning (169085): No exact pin location assignment(s) for 4 pins of 4 total pins

         意思是有四个引脚没有分配，这次我们只使用仿真，而不需要下载到板子上，因此没必要分配管脚。

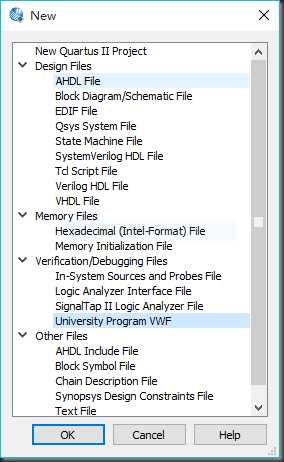

       编译成功后新建一个仿真波形文件，

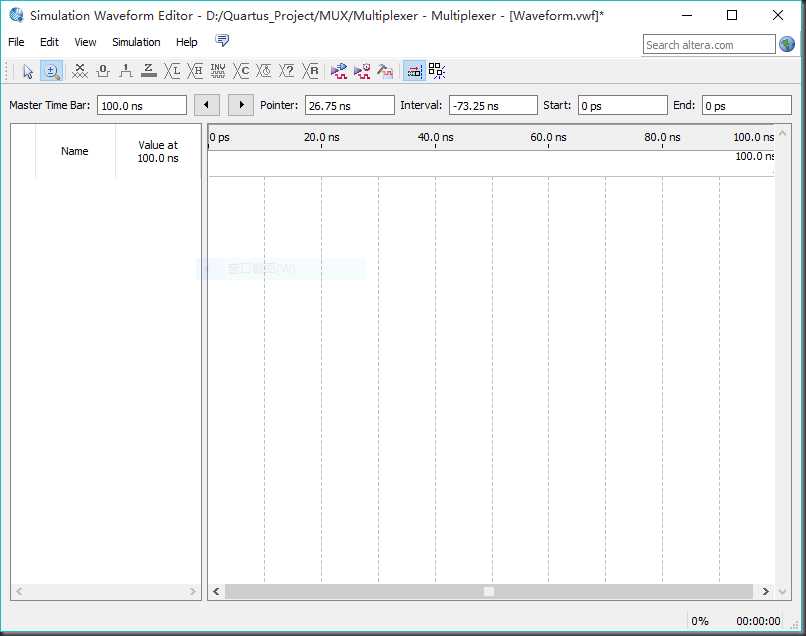

双击主界面 Project Navigator  Files 标签下的 waveform.vwf 文件打开仿真波形文件编辑器，空的如下：

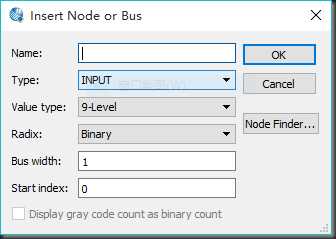

在仿真波形文件编辑器中添加仿真的引脚，点击 Edit –>  Insert –> Insert Node or Bus

点击 Node Finder...

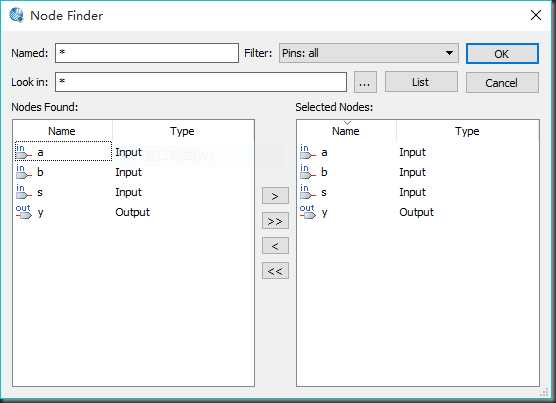

点击 List，图为仿真引脚的选择工具，这里我们需要添加所有的引脚。完成后点 OK。

再点一次 OK

完成引脚添加工作，接下来设定仿真时间，有于 该编辑器的一个格子是 10 ns，这里我们设为 100 ns。

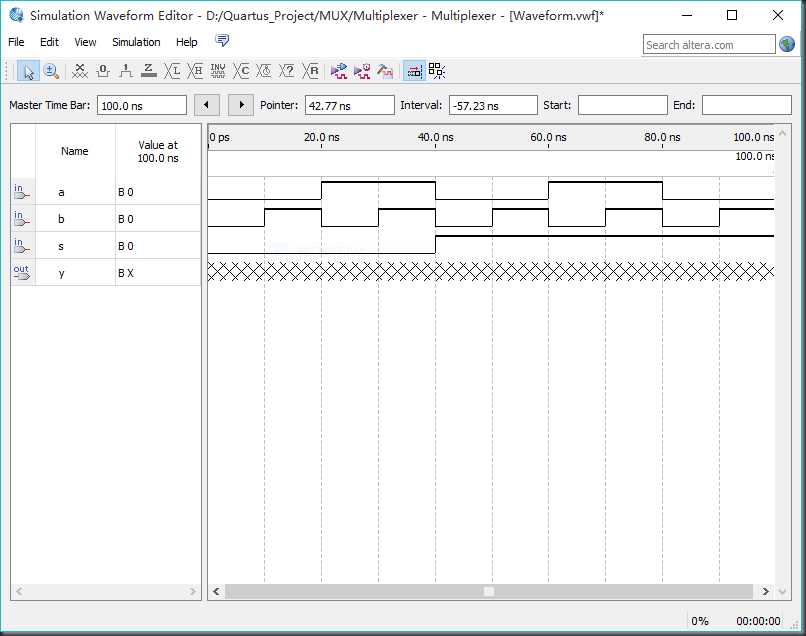

选择需要修改的时间段，修改为需要的高低电平，想下面这个样子就可以了(*^__^*)。

仿真波形编辑器中的箭头表示选择，可以框选需要修改的波形时间段，放大缩小按钮（左键放大、右键缩小）后面的按钮功能分别是，设为未知（X）、置为低电平、置为高电平、设为高阻，其他可以自己试一下。

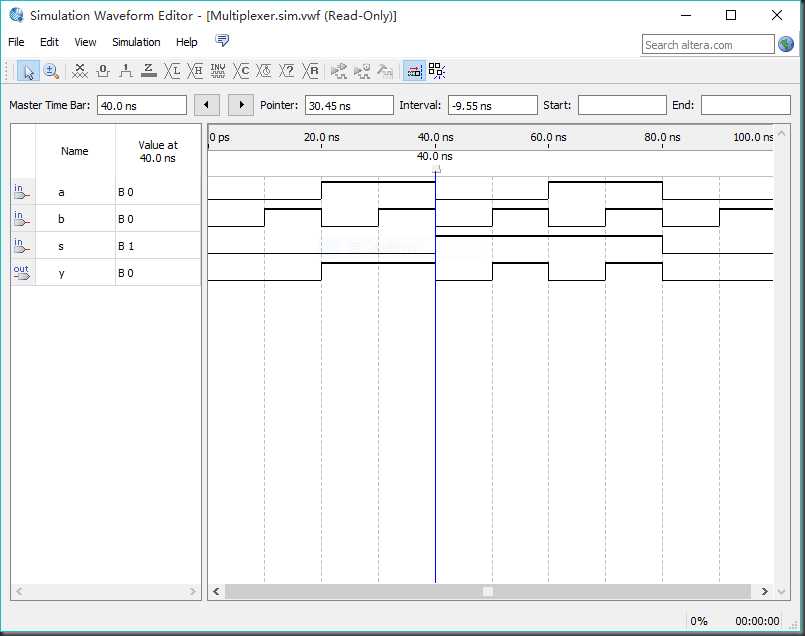

接下来点击 Simulation –> Run Function Simulator 进行逻辑仿真。仿真结果如下：

可以看到，当 s = 0 时， y = a；当 s = 1 时，y = b。

       这样仿真就结束，而且验证了我们画的的多路选择器是正确的。O(∩_∩)O

         此外同样可以使用 verilog 语言描述一个多路选择器，代码如下，各位可以试试。

module mymux

(

    input wire a,       //这里是逗号

    input wire b,

    input wire s,

    output reg y        //这里没有逗号

);                      //这里是分号

    always @ (*)        //敏感信号列表，初学者打星号就可以了

    begin

        if(s==1‘b0)   //两个等号表示判断是否相等

            y = a;

        else

            y = b;

    end

endmodule
