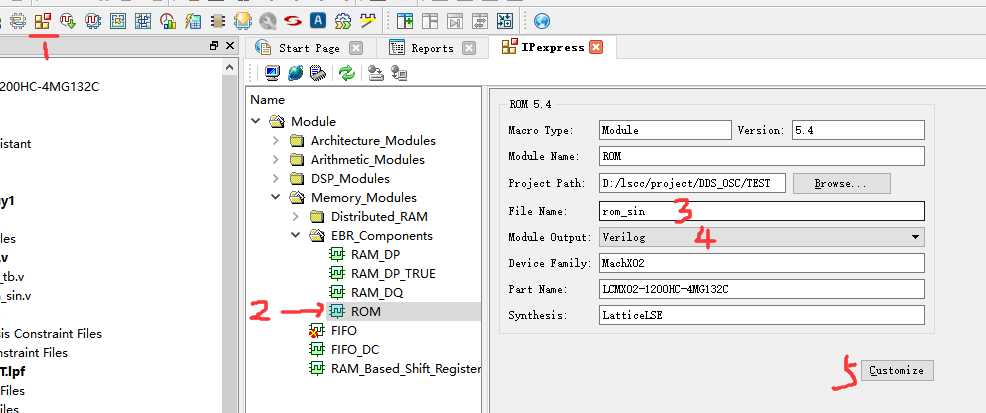

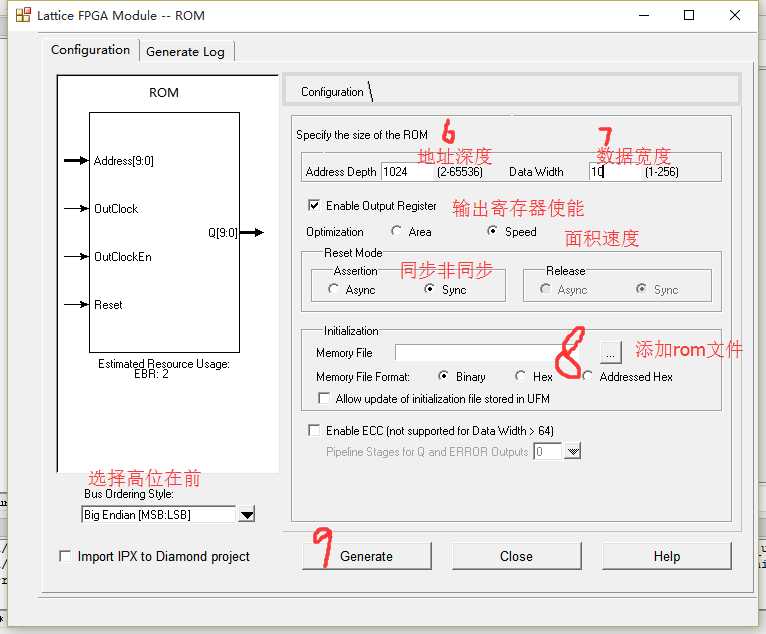

一、ROM核调用：==================》》》》》
=======================》》》》》
=======================》》》》》
二、ROM表的生成：==================》》》》》
=======================》》》》》

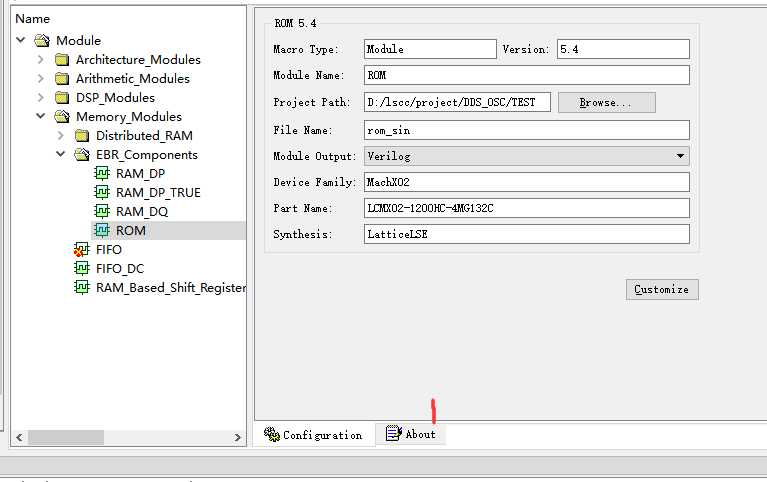

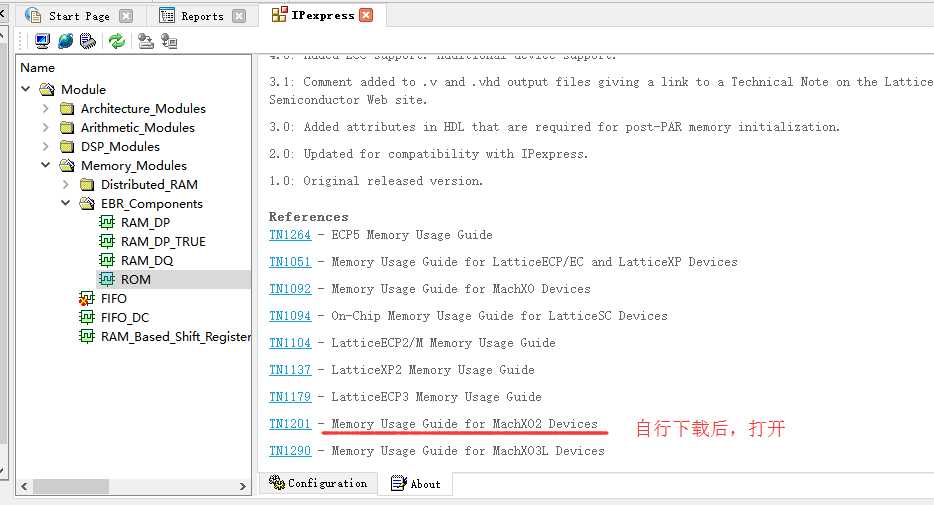

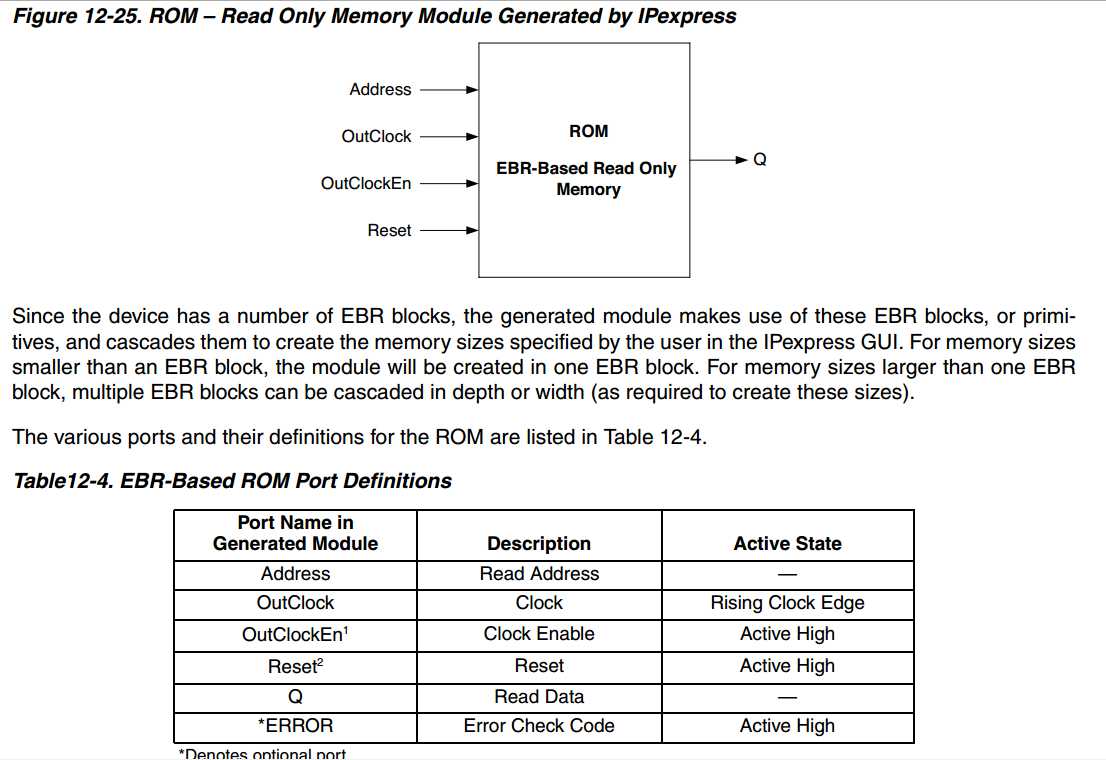

查看内存使用手册，如图可以找到，我的是MachXO2系列芯片

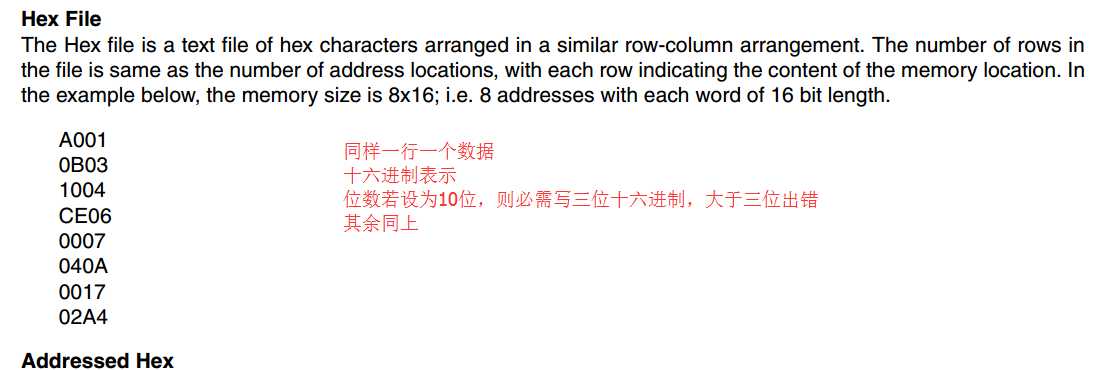

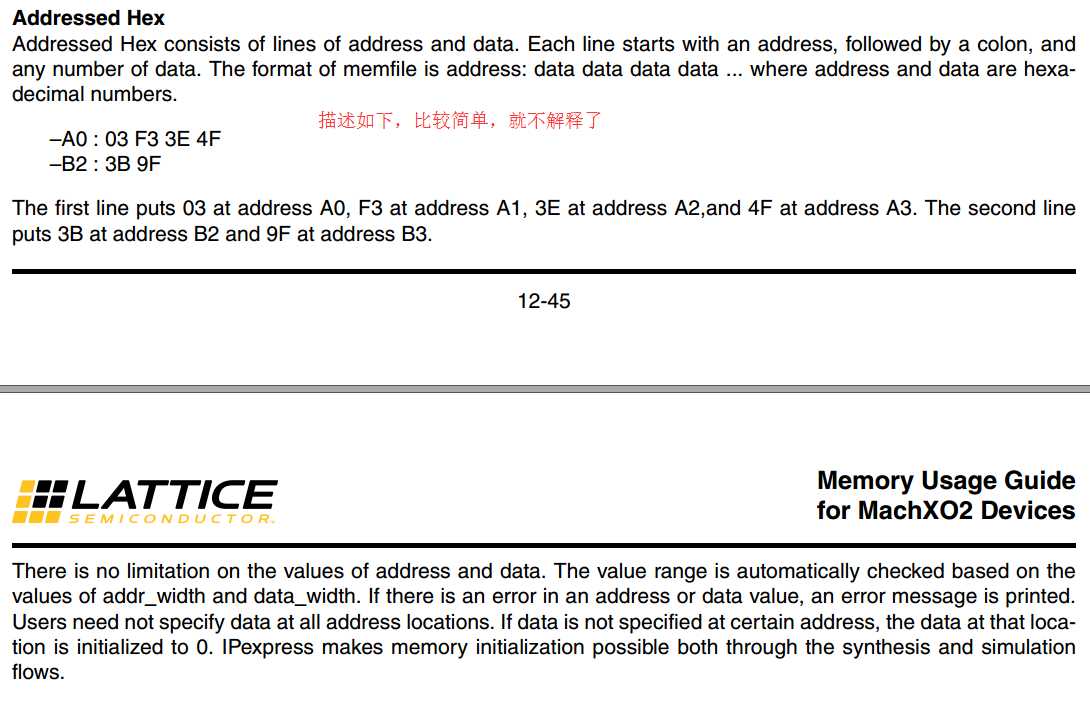

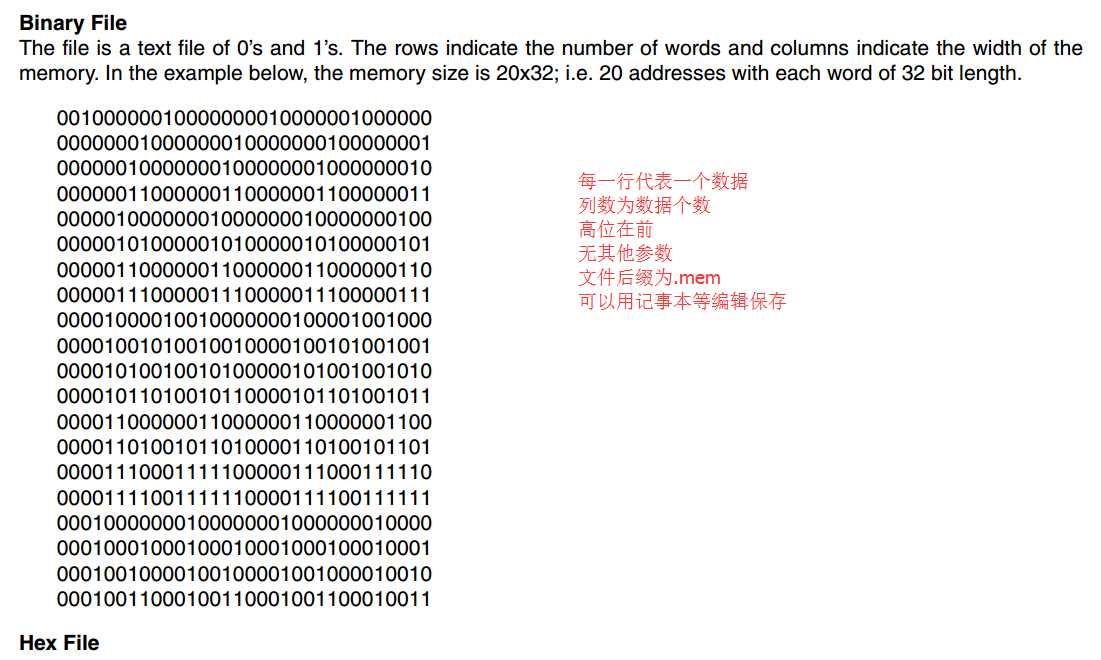

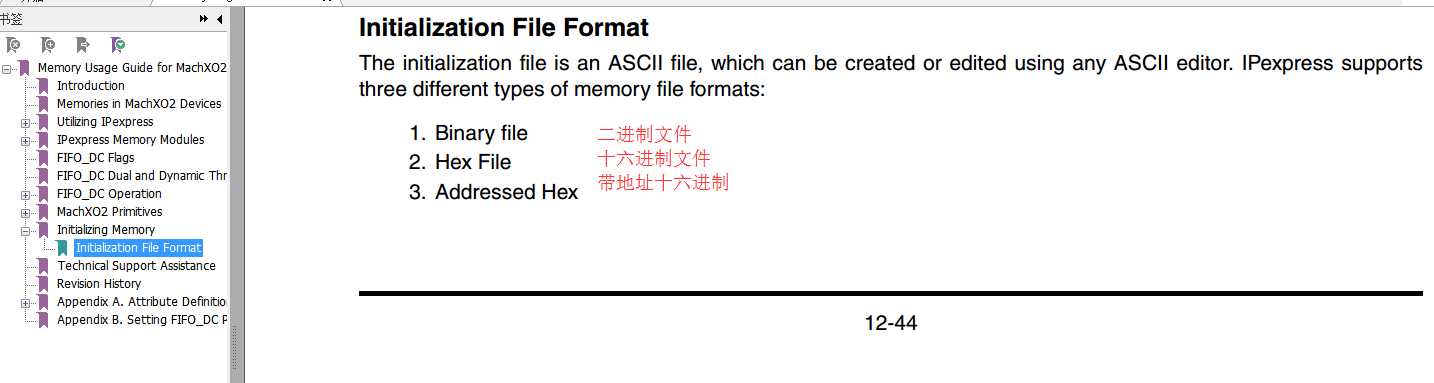

在手册中查看.mem文件需要的格式
了解了文件数据格式，那么就需要编写数据了，数据可以自己计算来填写，比如编一个1024*8的正弦波表，但是手工麻烦

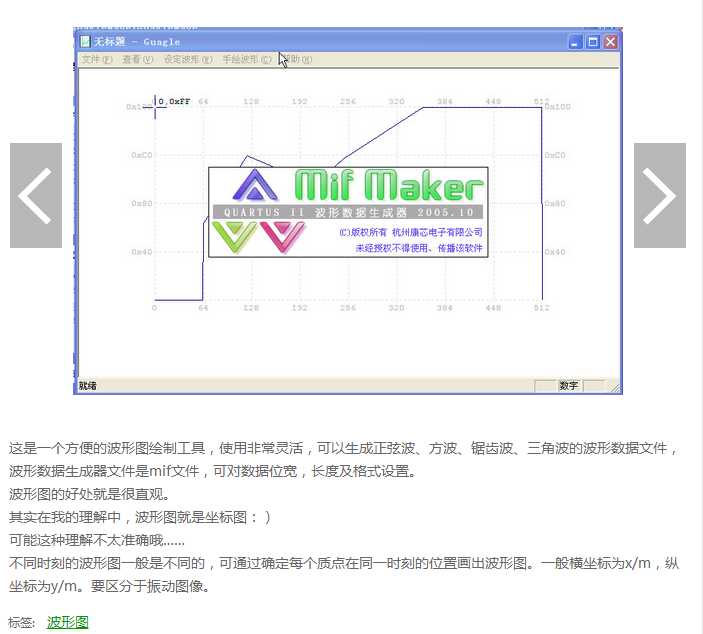

下面介绍下工具，我暂时没找到更好的工具，如果大家有更好的工具希望能告知。当然也可以用execl，matlab等实现。
软件下载页面点此下载
使用方法

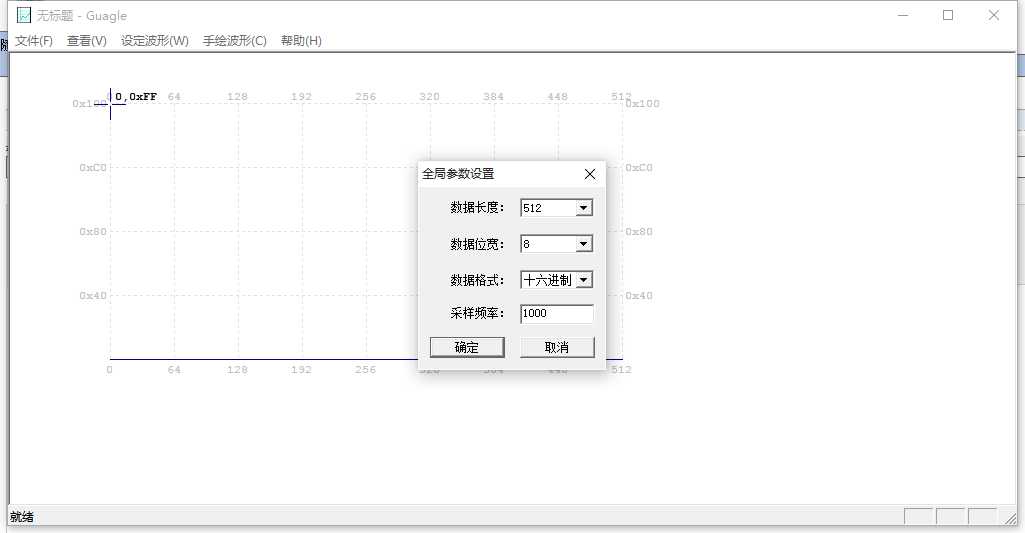

1、查看--全局参数里设置一下
2、点设定波形--正弦波。就有了波形数据了

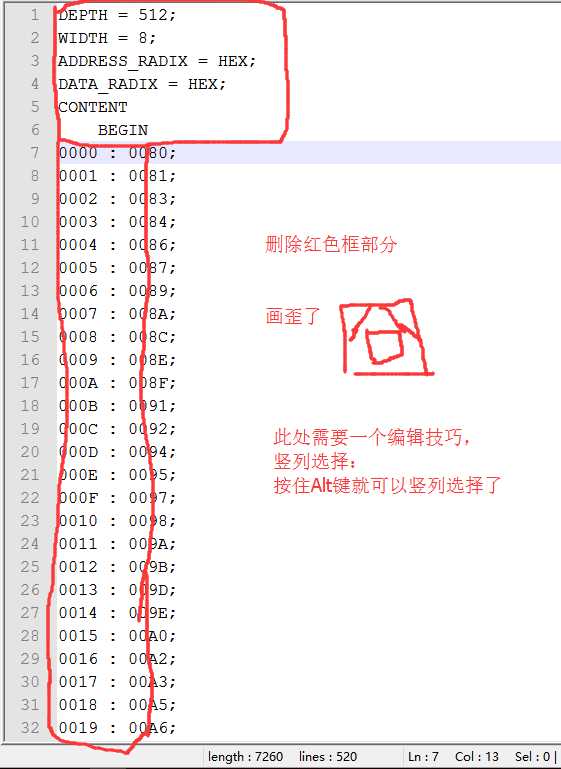

3、点保存，保存为mif文件。 此时保存的文件和.mem需要的内容格式不同，需要手动修改，打开文件如图
在最后一行还有个END，记得删除
4、另保存为.mem格式（记事本似乎不可以竖列选，我用的是notepad++，其他高级编辑器也都可以）
5、回到IP核调用那块重新调用，把这个文件添加进去，选择hex文件格式的，生成
=======================》》》》》
三、ROM软核添加进工程：==================》》》》》
=======================》》》》》
1、打开工程目录，找到刚才省成的rom.v文件，拖放到diamond的source文件
=======================》》》》》
四、rom核的使用：==================》》》》》
=======================》》》》》

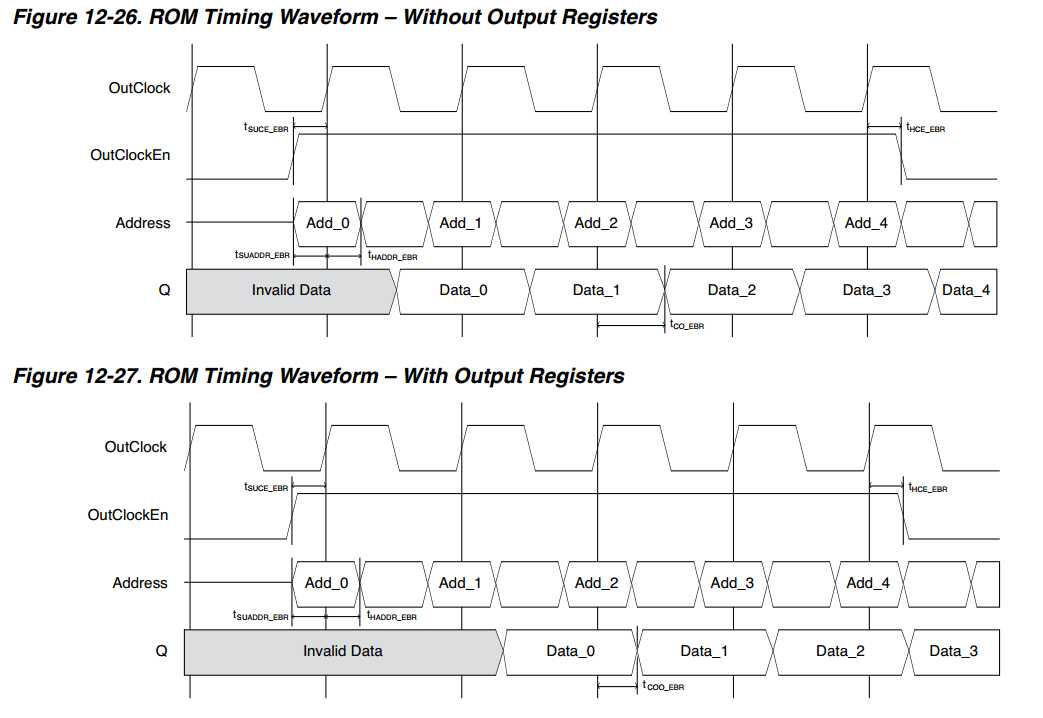

我现在要写一个ROM直接接DAC输出正弦波的，则要考虑时序，查看手册

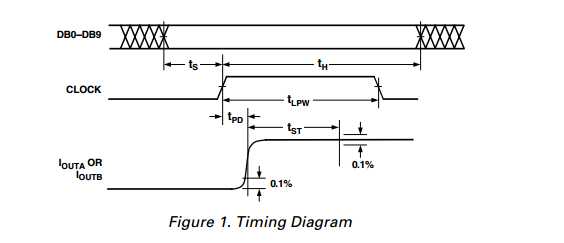

DAC的时序如下
具体分析自己看，可以看出需要在时钟下降沿改变地址，上升沿时保持稳定
则代码如下
1 /*-------------------------------------------------------------------------------------- 2 -- Filename ﹕ dac.v 3 -- Author ﹕tony-ning 4 -- Description ﹕DAC硬件测试 ,10M方波,AD9760 5 -- Called by ﹕Top module 6 -- Revision History ﹕15-10-16 7 -- Revision 1.0 8 -- Company ﹕ 9 -- Copyright(c) All right reserved 10 ---------------------------------------------------------------------------------------*/ 11 12 13 module dac 14 ( 15 input CLK25, //输入25M时钟 16 output CLK_DA,//输出给DAC的100M时钟 17 output [9:0]date_out 18 ); 19 20 21 22 reg [9:0]count2; 23 24 always @( negedge CLK)//地址累加，下降沿改变 25 begin 26 count2<=count2+2;//改变累加数字可改变输出频率 27 end 28 29 assign CLK_DA=CLK;//时钟输出 30 31 pll PLL100M//锁相环倍频 32 ( 33 .CLKI(CLK25), 34 .CLKOP(CLK) 35 ); 36 37 rom_sin sin//调用rom核， 38 ( 39 .Address(count2), //地址 40 .OutClock(CLK), //时钟 41 .OutClockEn(1‘b1), //输出使能，高有效 42 .Reset(1‘b0), //复位，高有效 43 .Q(date_out) 44 ); 45 46 47 endmodule
