CAD2015内、外切六边形的画法及差别

时间:2015-11-29 19:14:37      阅读:160      评论:0      收藏:0      [点我收藏+]

工欲善其事,必先利其器,在使用CAD绘制图形时,一定要先了解其定义,才能有效率地绘制出合格的图形;本节CAD教程以实例设计,讲解关于内、外切六边形的画法及其差别;

技术分享

方法/步骤

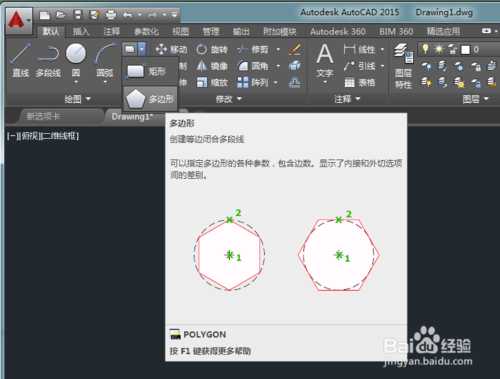

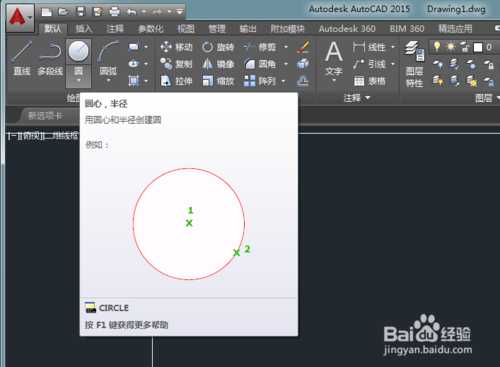

1、在没有绘制图形前,先来学习下什么叫圆;什么是多边形;其图形的定义其缩略图如图1与图2;

技术分享

技术分享

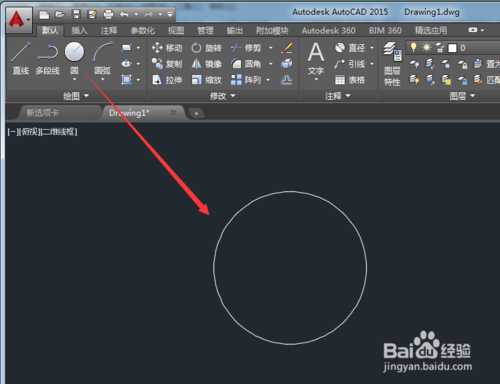

2、先使用画圆命令,绘制直径为100的圆;

技术分享

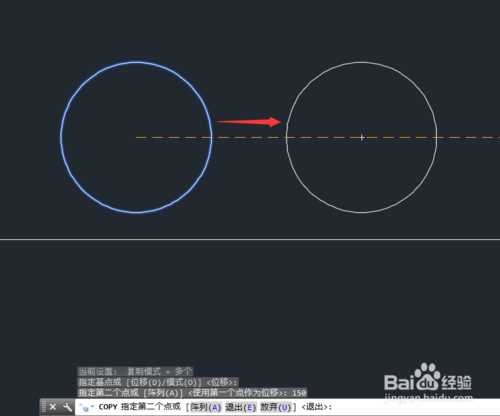

3、为了更好的说明内外切六边形,使用co(复制命令)把步骤2绘制的圆复制一个出来;

技术分享

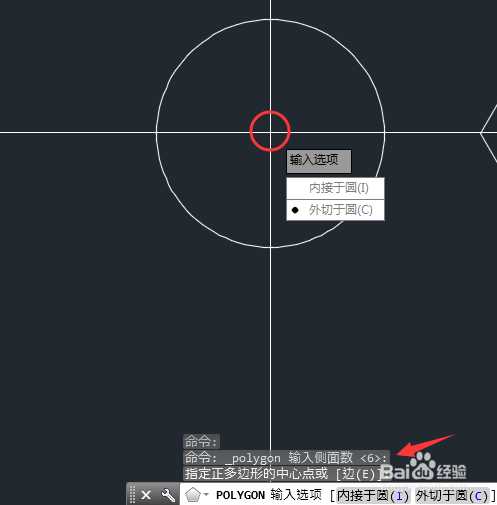

4、进入多边形命令后,先输入我们要绘制的边数(6),然后输入中心点(即绘制的圆心)

技术分享

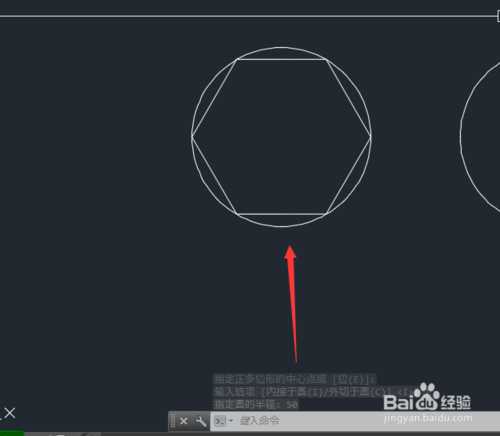

5、在多边形提示出现是内切圆还是外切圆时,先绘制内切圆,其结果如下图;

技术分享

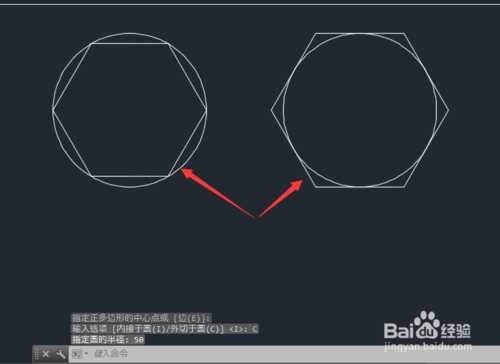

6、无论是内切六边形还是外切六边形,其绘图的过程是一样的,只是在选择内外切时才有区分,本次输入外切圆,通过以下两图,就清晰地绘制出内、外切六边形了;(下图中,左侧为内切圆,右侧为外切圆)

技术分享

以上就是CAD2015内、外切六边形的画法及差别介绍,希望能帮到大家,谢谢阅读!
