CAD文件中虚线显示不出来有两个原因，首先文件保存后会自动对图形进行压缩已缩小文件大小其，次，图形的线型比例不合适。

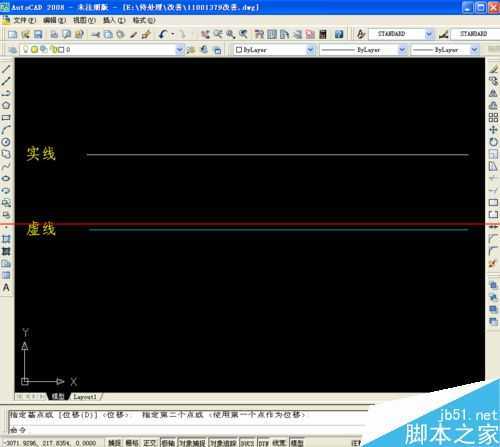

问题1：直接选择菜单栏的“视图”点击“重生成”即可。

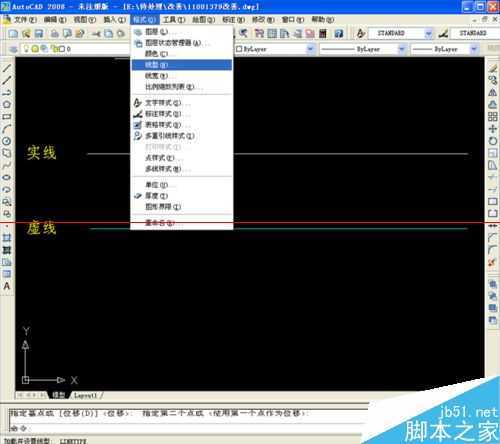

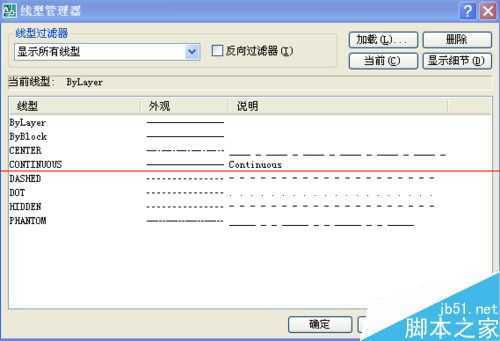

问题2：选择菜单栏“格式”—“线型”弹出“线型管理器”对话框

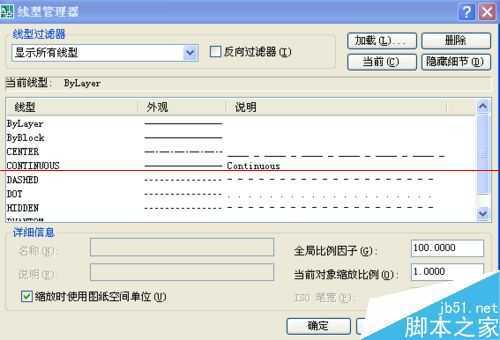

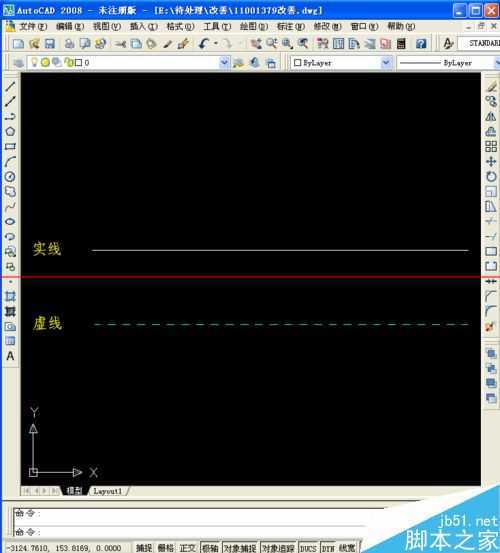

点击右侧“显示细节”按钮—调节“全局比例因子”—”确定“，可以上下调节，尝试几次就可以了
CAD中虚线不显示该怎么调？
