教你用CAD绘制二维和三维的红五角星

时间:2015-12-04 00:34:55      阅读:341      评论:0      收藏:0      [点我收藏+]

教你用CAD绘制二维和三维的红五角星

技术分享

方法/步骤

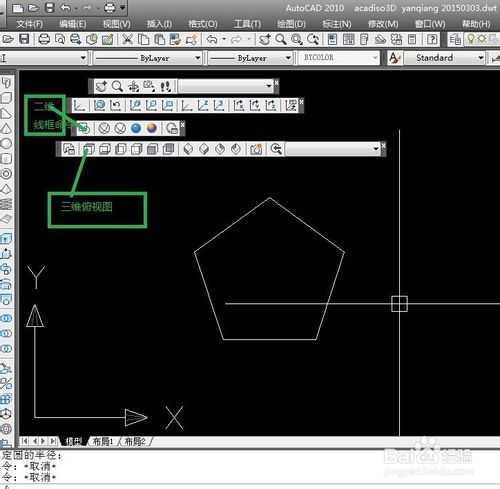

三维建模绘图环境下,打开二维线框和三维俯视图模式。

技术分享

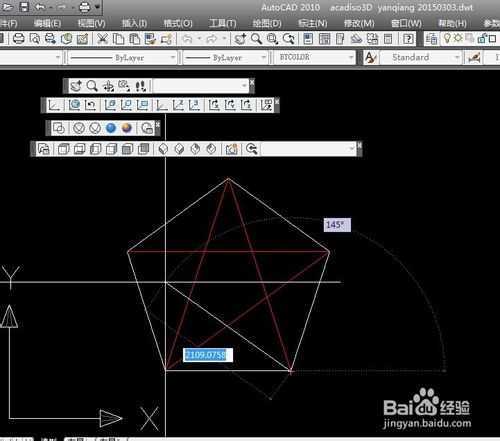

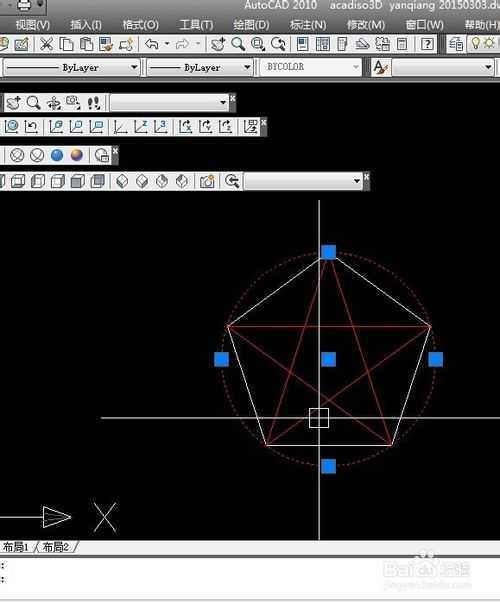

绘制正五边形,并连接各顶点,得五角星二维。然后圆的3p命令绘制辅助圆,找到圆心。

技术分享

技术分享

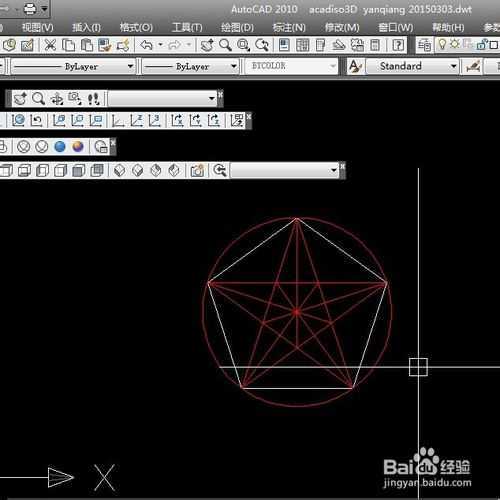

将圆心与五角星顶点及拐点相连

技术分享

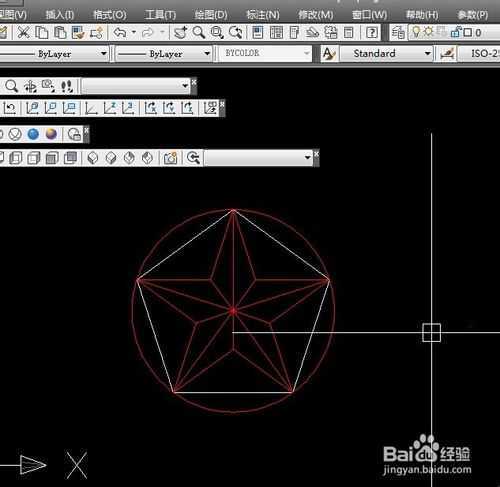

trim命令修剪

技术分享

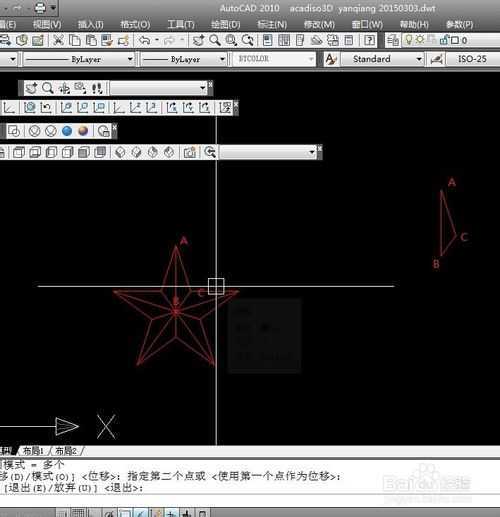

复制出ABC三角形,并用pedit命令将三角形变为多段线

技术分享

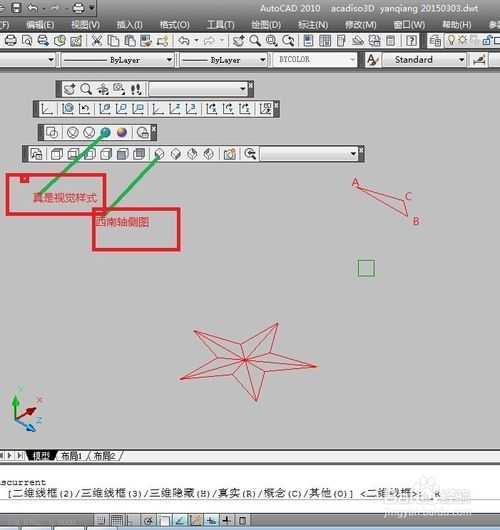

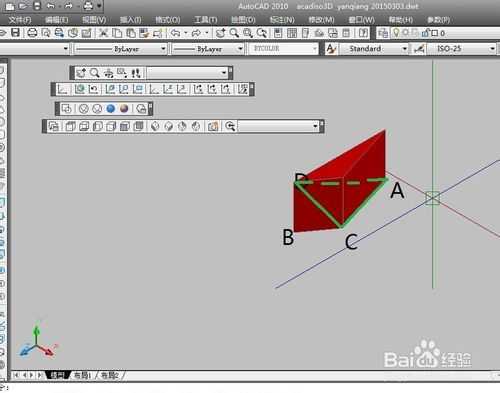

打开三维视图,在西南轴测图和真实视觉样式下绘图

技术分享

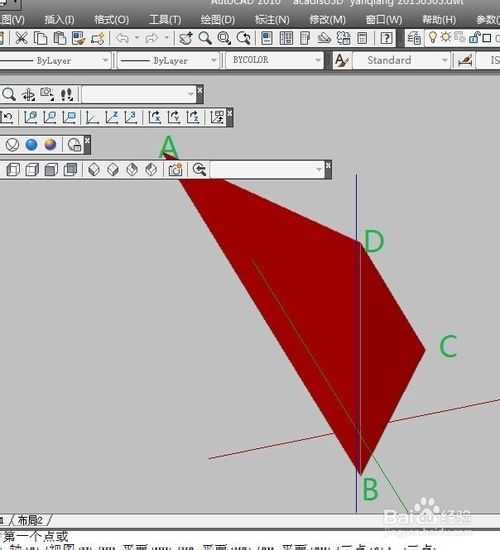

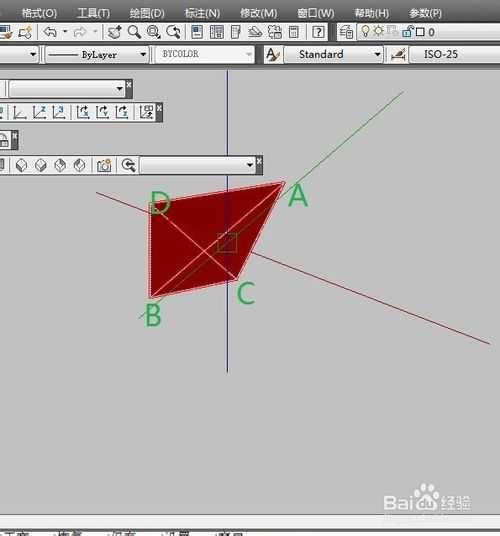

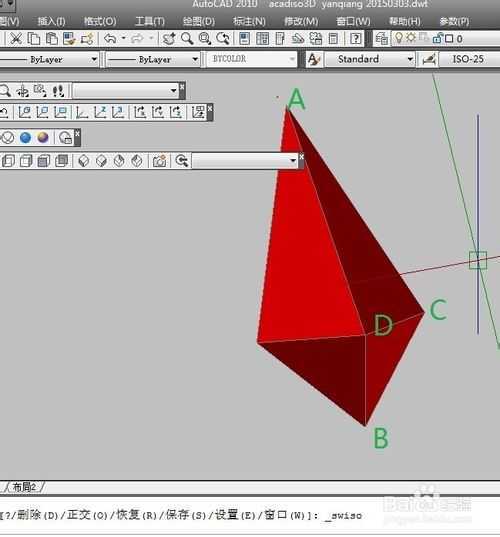

调整视图方位,理由剖切命令中3点剖切,选acd三点剖切,

技术分享

技术分享

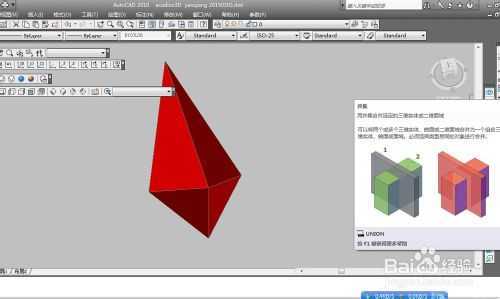

利用三维镜像命令绘制,五角星的一角,然后用布尔命令合并,两个小角

技术分享

技术分享

技术分享

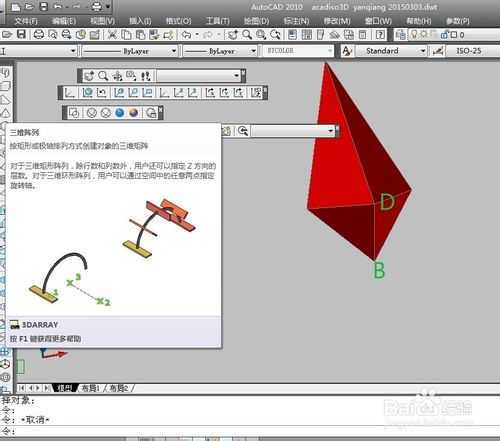

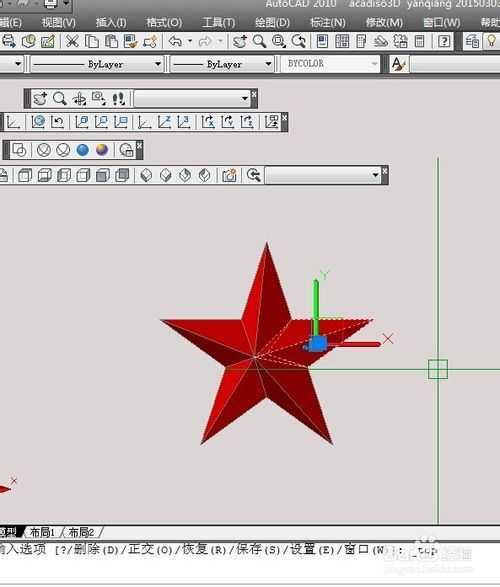

三维阵列,环形阵列,以BD为轴线

技术分享

技术分享

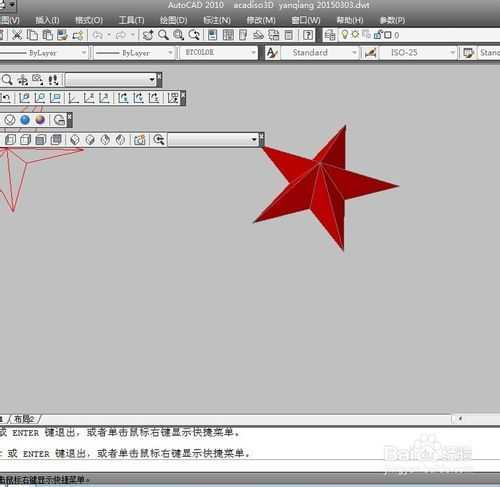

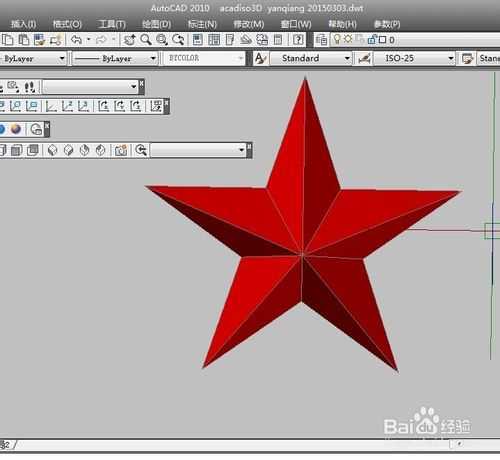

三维五角星

技术分享

技术分享

注意事项

选择合适的三维视图,是方便画图的关键

以上就是用CAD绘制二维和三维的红五角星方法介绍,希望能对大家有所帮助!
