Linux 网卡驱动程序设计（1）

一。网卡驱动架构分析

　　1. Linux 网络子系统

　　　　#系统调用接口层

　　　　　为应用程序提供访问网络子系统的统一方法。

　　　　#协议无关层

　　　　　提供通用的方法来使用传输层协议。

　　　　#协议栈的实现

　　　　　实现具体的网络协议

　　　　#设备无关层

　　　　　协议与设备驱动之前通信的通用接口

　　　　#设备驱动程序

　　2. 重要数据结构

　　　　2.1 网卡描述结构

　　　　　　在Linux内核中，每个网卡都由一个《net_device》结构来描述，其中的一些重要成员有：

　　　　　　#char name[IFNAMSIZ]

　　　　　　设备名,如：eth%d

　　　　　　#unsigned long base_addr

　　　　　　I/O 基地址

　　　　　　#const struct net_device_ops *netdev_ops;

　　　　2.2 网卡操作集合

　　　　说明 ： 类似于字符设备驱动中的file_operations结构，net_device_ops结构记录了网卡所支持的操作。

　　　　　　　　static const struct net_device_ops dm9000_netdev_ops =

　　　　　　　　{

　　　　　　　　　　.ndo_open= dm9000_open,

　　　　　　　　　　.ndo_stop= dm9000_stop,

　　　　　　　　　　.ndo_start_xmit= dm9000_start_xmit,

　　　　　　　　　　.ndo_do_ioctl= dm9000_ioctl,

　　　　　　　　　　.ndo_validate_addr= eth_validate_addr,

　　　　　　　　　　.ndo_set_mac_address= eth_mac_addr,

　　　　　　　　};

　　　　　2.3  网络数据包

　　　　　　　Linux内核中的每个网络数据包都由一个套接字缓冲区结构struct sk_buff 描述，

　　　　　　　即一个sk_buff结构就是一个网络包,指向sk_buff的指针通常被称做skb。

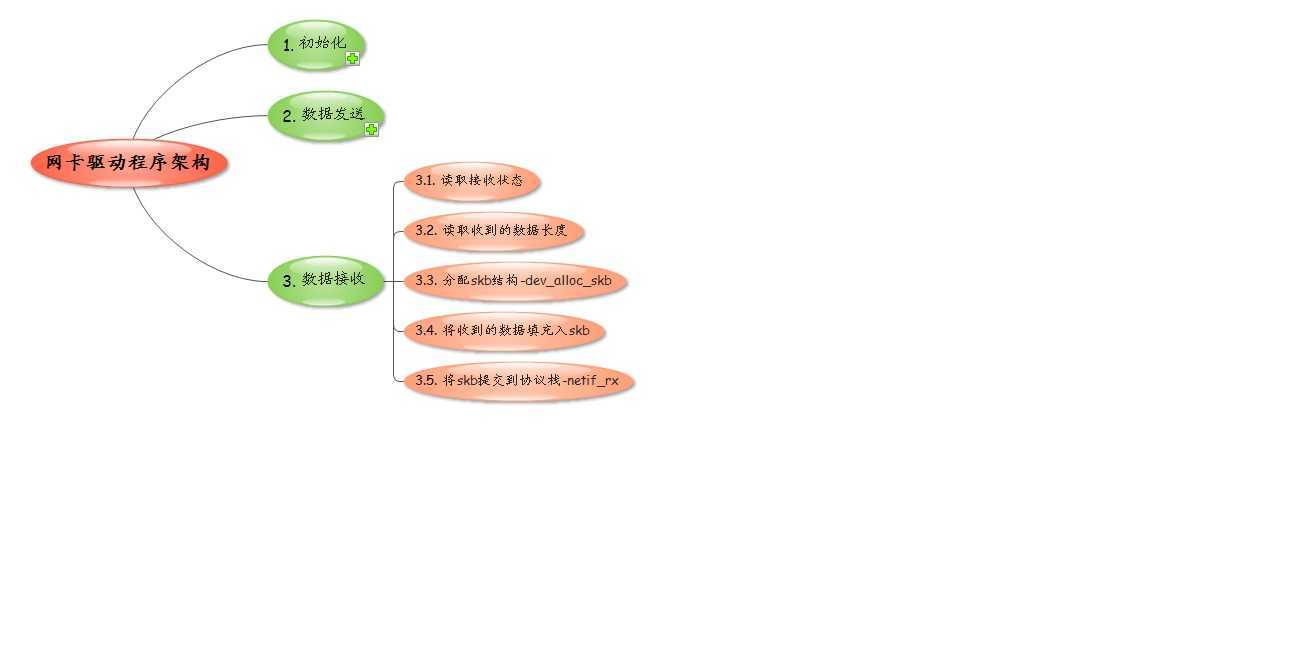

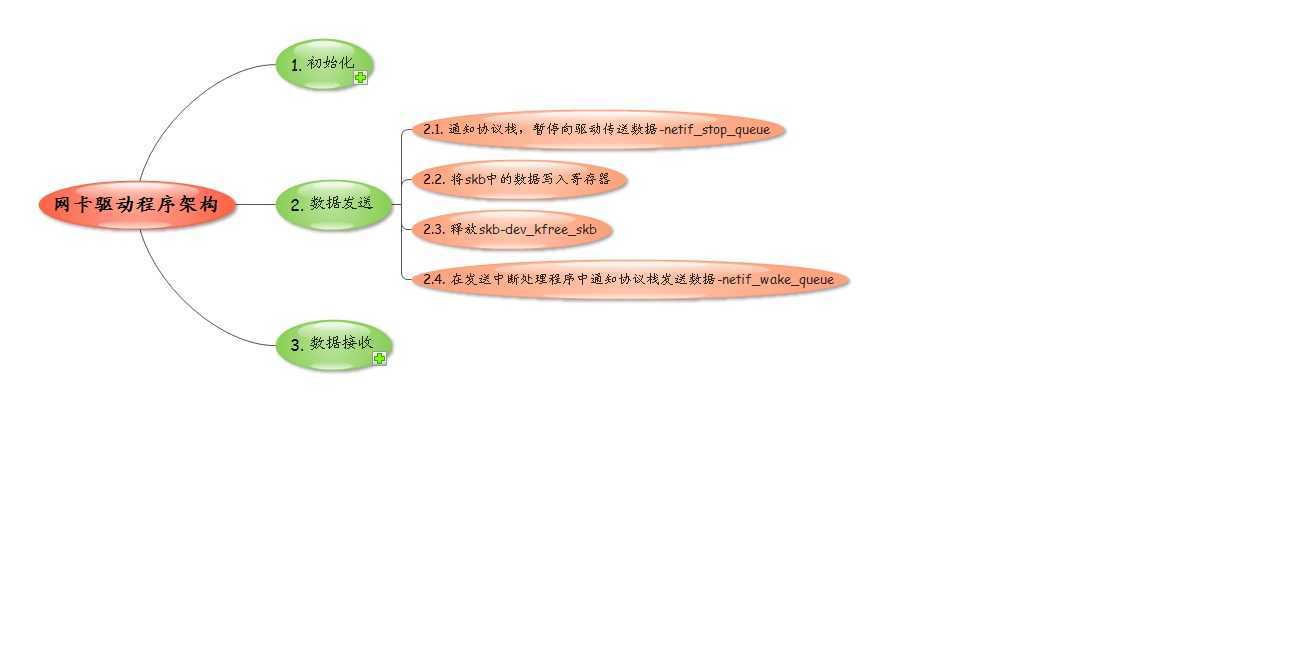

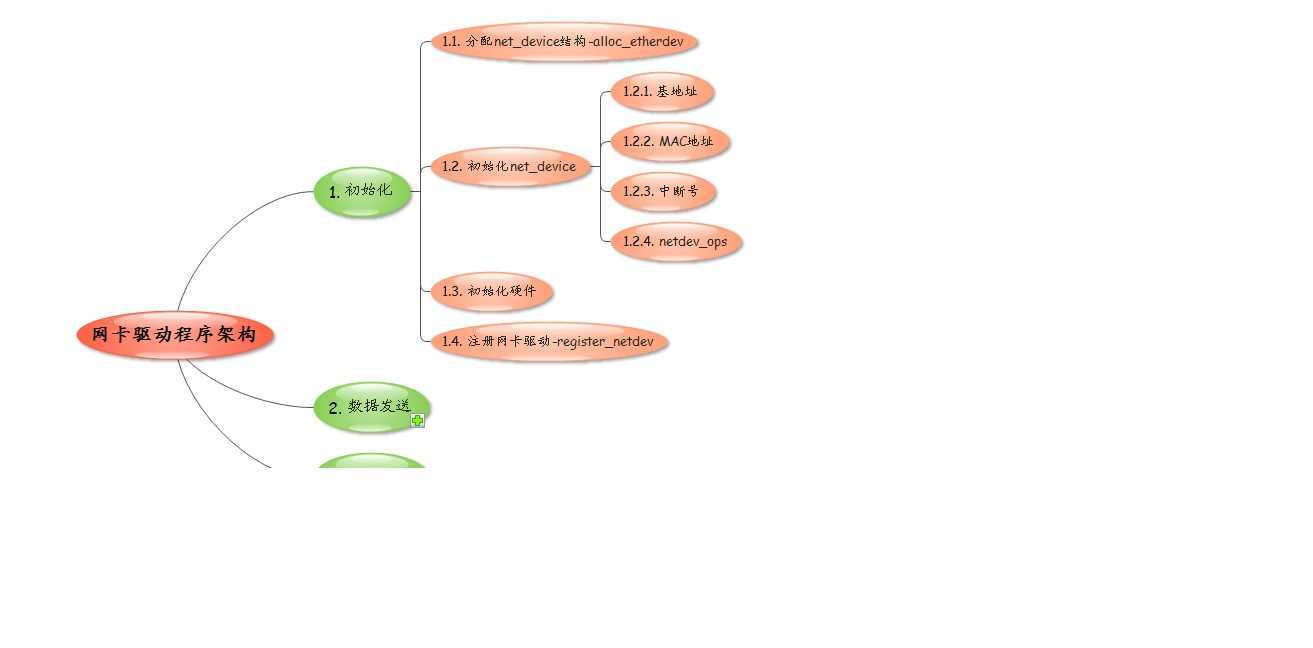

　　3. 网卡驱动架构分析

　　　　1. CS8900.c
