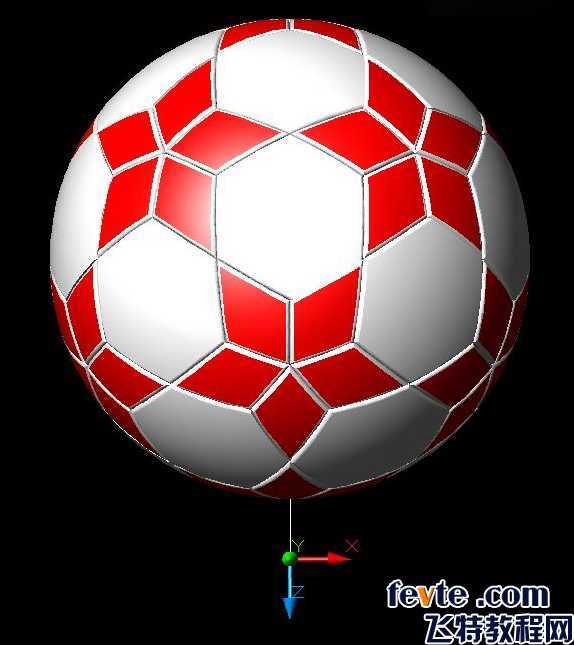

这篇教程教脚本之家的朋友们用AutoCAD打造漂亮的五星足球，教程制作难度一般，属于入门级别的教程吧！转发过来和脚本之家的朋友们一起分享。先来看看最终的效果图：
制作步骤如下：

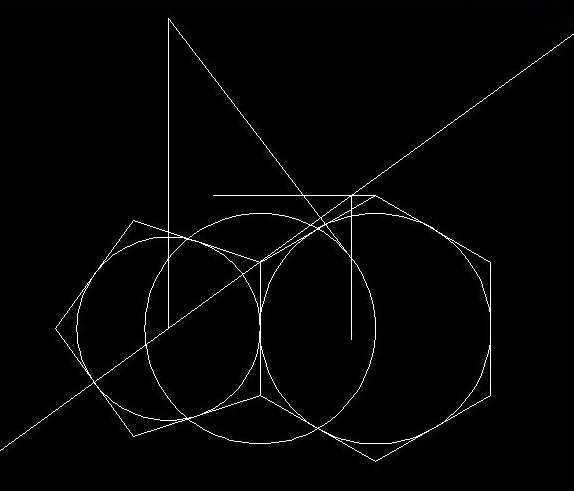

第一步打开AutoCAD，在俯视图画一个正五边形和一个正六边形边长取50（可以随意）。作辅助线，方法如下图。（图01）
图01
第二步旋转六边形中心垂线和五边形中心垂线相交。（图02）
图02
第三步删除多余辅助线。以六边形中心线长为半径作圆。（图03）
图03
第四步将此圆移动到六边形中心，作一条中心半径线。（图04）
图04

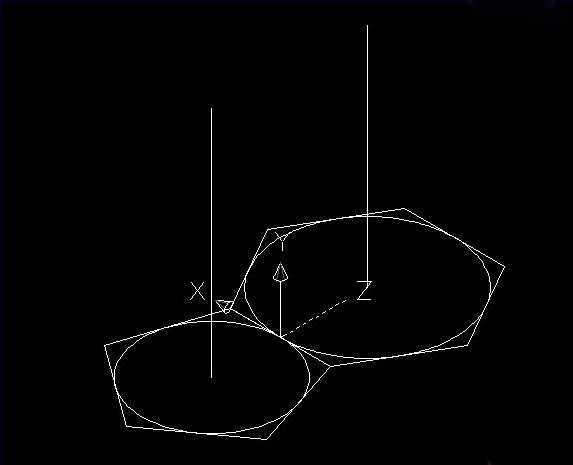

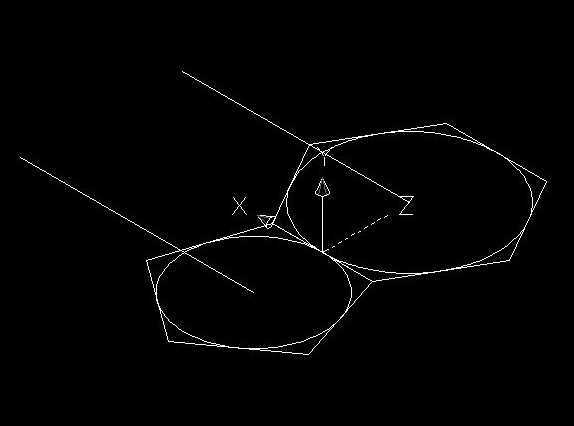

第五步切换到西南等轴侧视图，变换Z轴矢量UCS。（图05）
图05

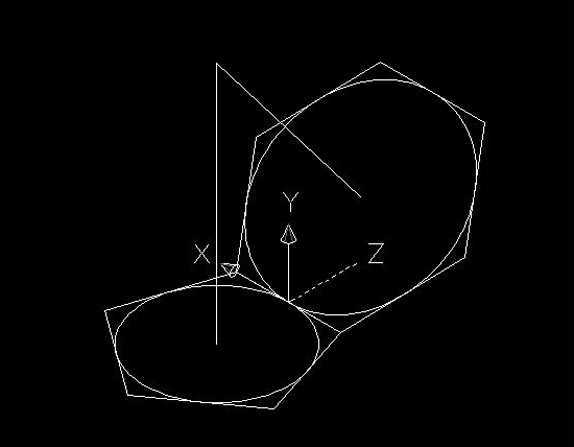

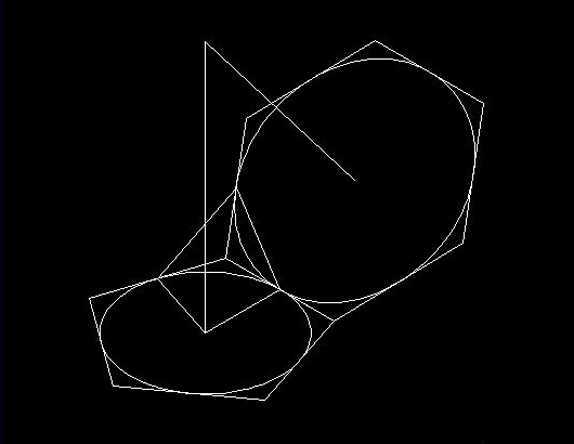

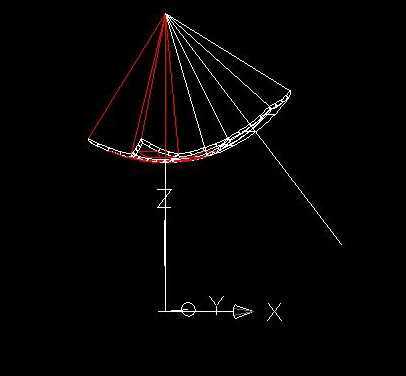

第六步将两条中心线旋转90°，使其垂直于等边形平面。（图06）
图06第七步命令：AL，三点对齐。两条中心线连接点为球体的中心点。（图07）
图07
第八步在五边形与六边形交接处中点作四条连线。（图08）
图08

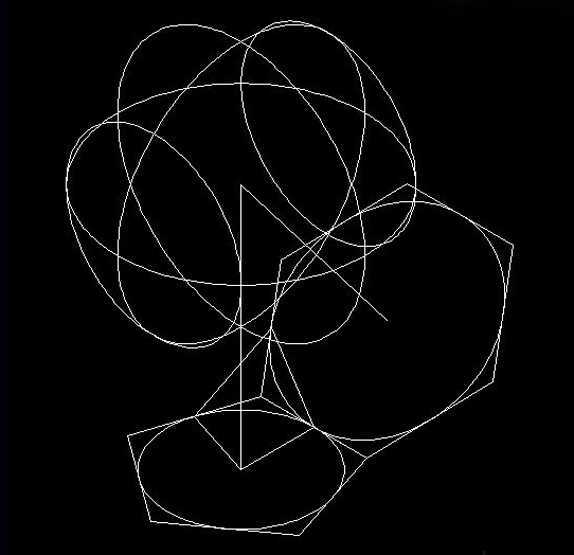

第九步以中心点为球心画一球。（图09）
图09

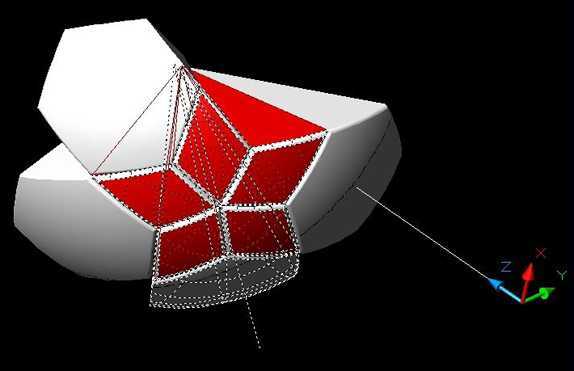

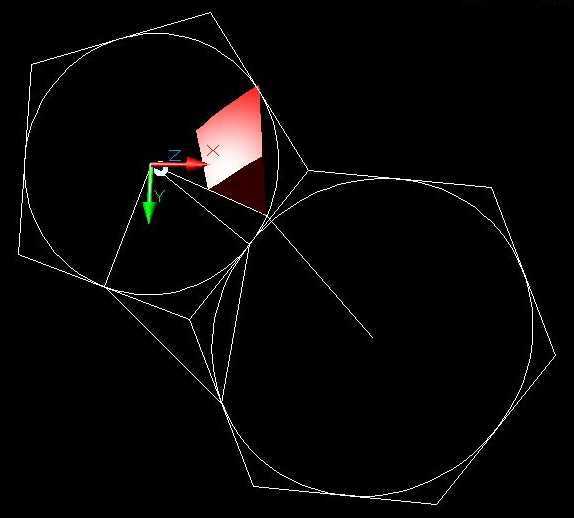

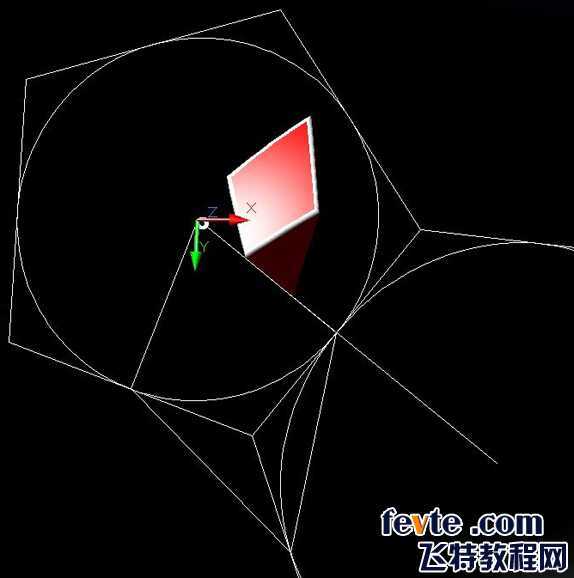

第十步以四条连线的端点与中心点组成三点，做四次三点剖切，并倒圆角。（图10、11）
图10
图11

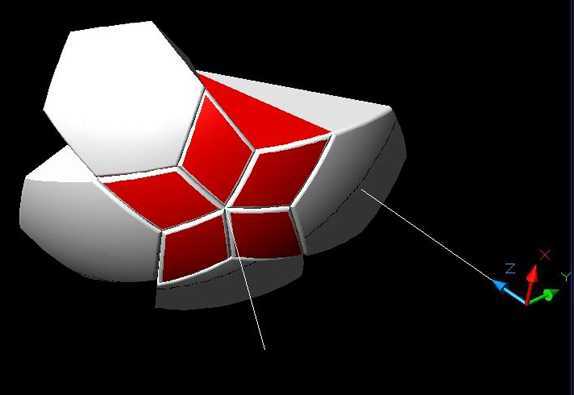

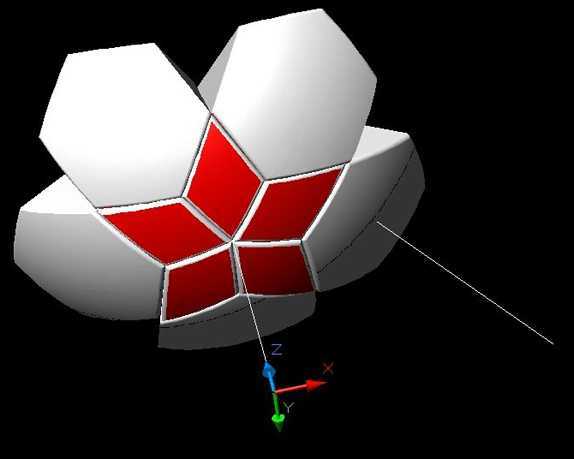

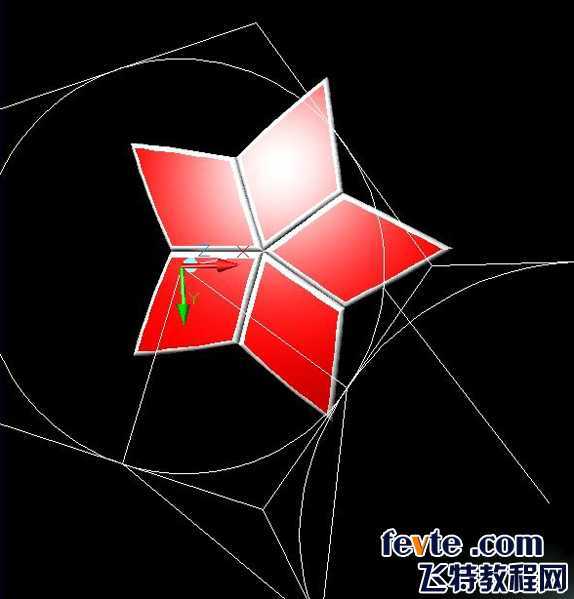

第十一步阵列5个（注意Z轴矢量UCS）。（图12）
图12

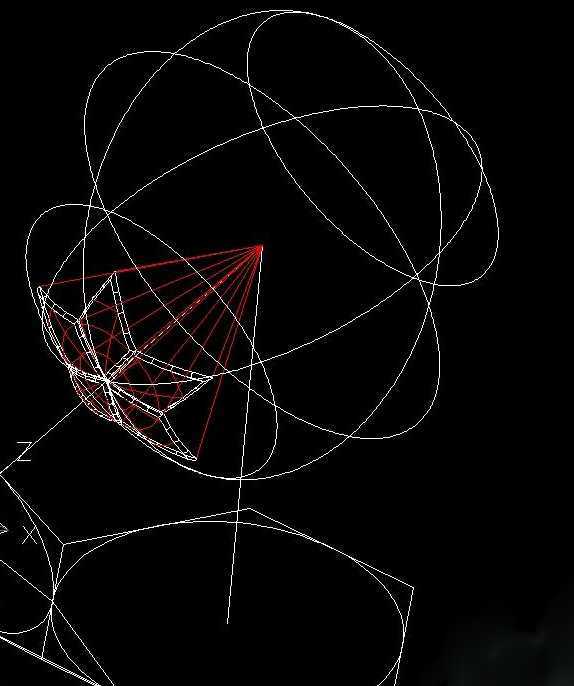

第十二步另画一个同样的球，同样方法做六次剖切，再次倒圆角。（图13、14、15）
图13
图14
图15第十三步以正五边形中心线切换Z轴矢量UCS方向。（图16）
图16

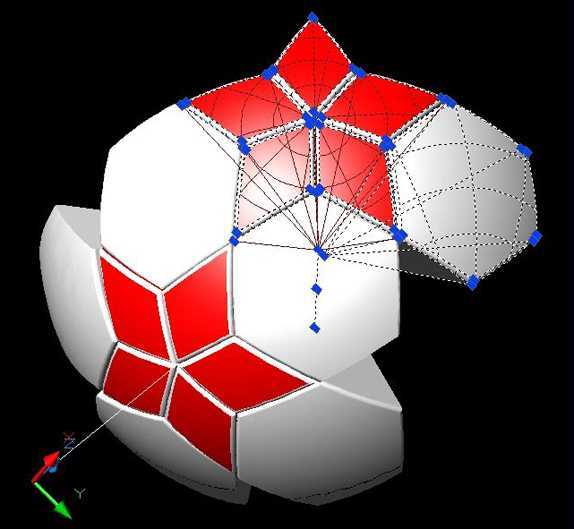

第十四步阵列5个，再以正六边形中心线切换Z轴矢量UCS方向，并删除一个正六边形。（图17、18）
图17
图18

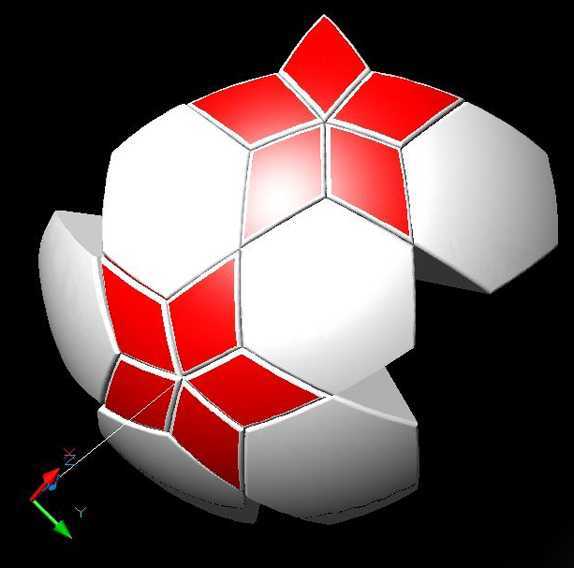

第十五步选择一个组合五星和一个正六边形，阵列3个。（图19、20）
图19
图20
第十六步回到上一个UCS，并删除一个组合五星。（图21）
图21

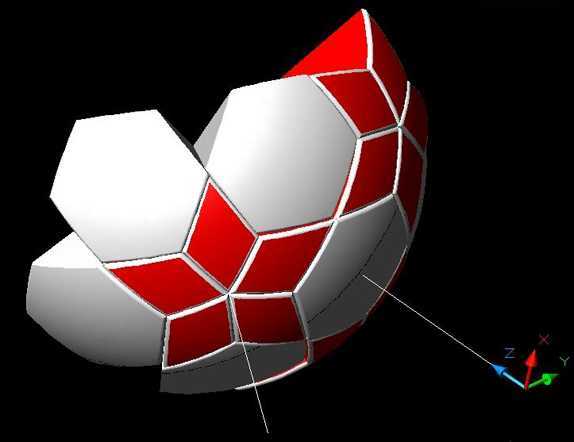

第十七步继续阵列，选择一个组合五星和一个正六边形，阵列5个。（图22、23）
图22

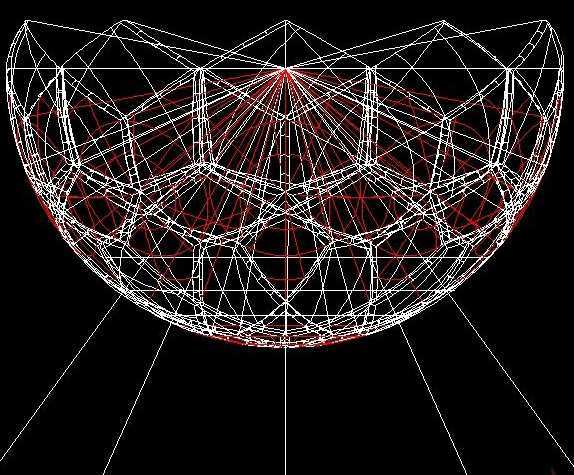

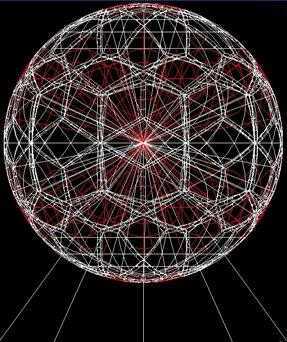

图23第十八步切换到左视图，然后镜像出全部。（图24、25、26）
图24
图25
图26

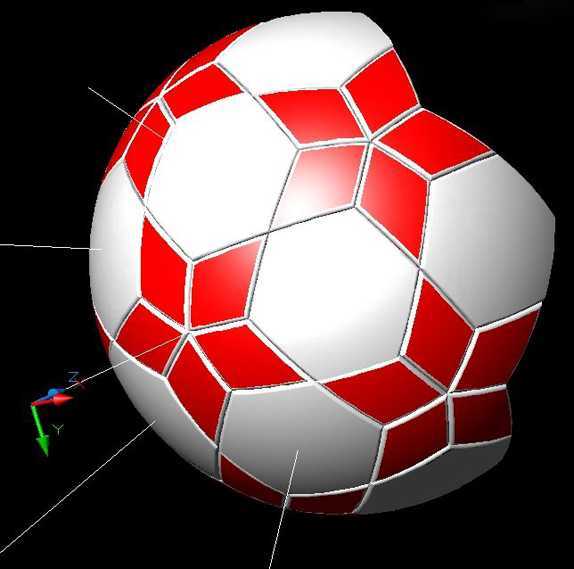

第十九步绕 X 轴的旋转角度 90°UCS。上半球以球心旋转36°。（图27、28）
图27
图28
到这里，就基本完成了，希望大家喜欢。（图29）
图29
以上就是AutoCAD打造漂亮的五星足球全过程，希望对大家有所帮助！
