对于VGA时序来说，有两个同步信号：一个是HSYNC(行同步信号)另一个是VSYNC(场同步信号)。对应的要有两个计数寄存器，用来计数。
可以看出两个计数器的作用是用来记录扫描的位置，每一个时钟来临的时候行计数器便加1，当计数器扫到一行末尾便让HSYNC产生一个同步信号，进行下一行的扫描，同时使场计数器加1，对于场计数器来说，它是用来记录扫描列的位置，当场计数器扫到最后一行且行计数器也到达末尾时产生一个场同步信号，进行下一场的扫描。
即 HSYNC和VSYNC是用来产生脉冲的，它们就只有两种状态在正常的使用中：在vga的工业标准中，行同步，场同步都为负极性，即同步脉冲要求是负脉冲

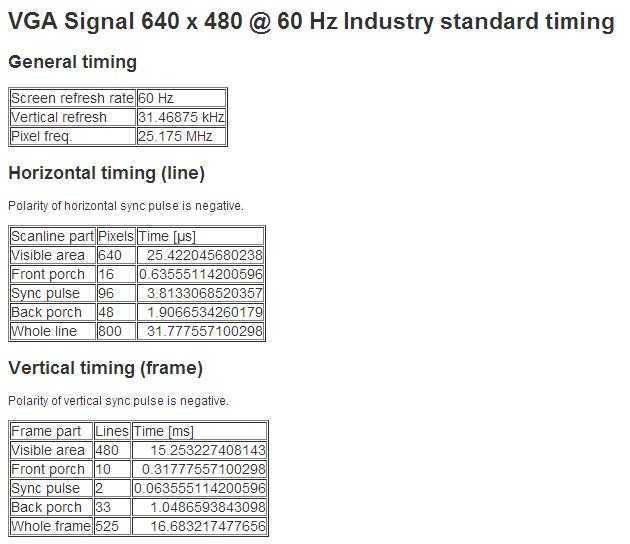

对于640*480@60hz的屏幕来说，640、480指的是屏幕可显示的区域，也就是有效的显示区域。从上图下图可以看出对于行总数为800，列总数为525！
显示带宽:带宽指的显示器可以处理的频率范围。
对于640*480@60hz的来说
800*525*60=25 200 000=25Mhz.
行频：525*60=31469=31khz
@60Hz指的是刷新频率.
当时序满足25mhz的时序才可能正常显示，在对于50MHZ的芯片可分频后再接到VGA时钟上！！
