3dmax9.0教程：水中飘动丝缎特效

时间：2016-01-01 20:25:16 阅读：736 评论：0 收藏：0 [点我收藏+]

前面一篇3dMAX教程介绍了打造真实的传呼机实例，看过大片的朋友一定对这样的场景记忆犹新，蓝蓝的海水中有个饰品随之漂流，此时音乐想起，多少给人以惆怅的感觉。今天，我们就通过3dmax9.0来打造一个水中飘动丝缎的效果吧……

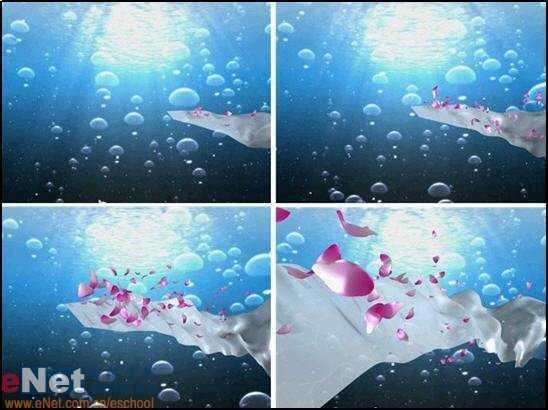

先看一下最终效果：

技术分享

一、绘制丝缎

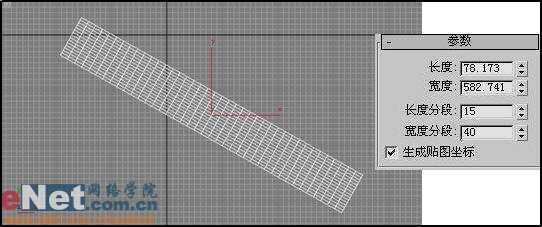

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“面片栅格”项。点击“四边形面片”按钮，在顶部视图中绘制一四边形QuadPatch01，并修改其尺寸大小，如图1所示。

技术分享

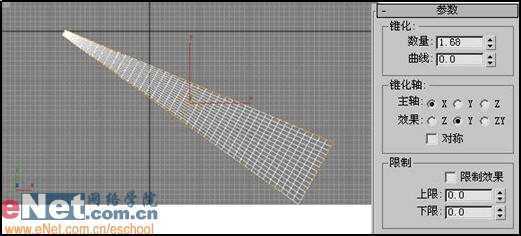

2、点击“修改器列表”下拉框中的“锥化”项，调整其参数，如图2所示。

技术分享

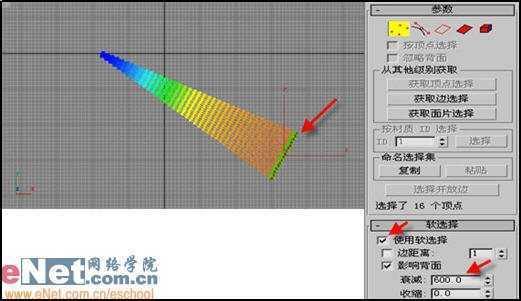

3、点击“修改器列表”下拉框中的“面片选择”项，打开“参数”卷展栏中的“顶点”项，勾选最宽处边上的顶点，并打开“软选择”栏调整衰减度，如图3所示。

技术分享

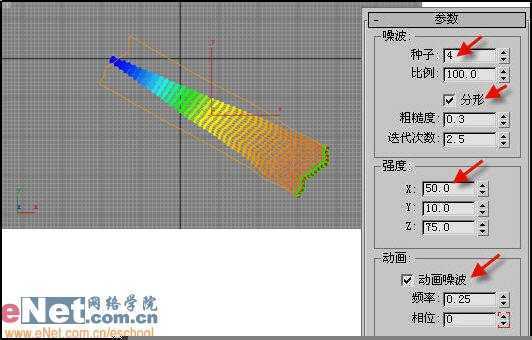

4、继续在“修改器列表”下拉框中选择“噪波”项，并调整其参数值，如图4所示。

技术分享

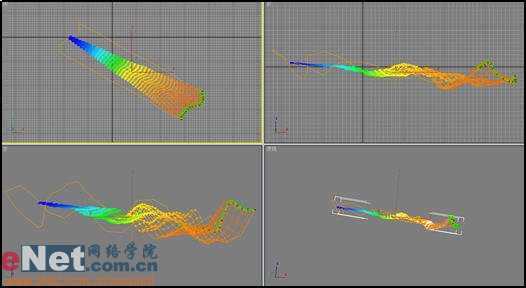

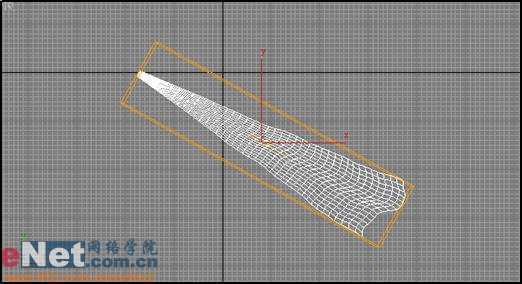

小提示：动画时间定为250，动画噪波相位值在动画0帧时为0，在第250帧时为100，效果如图5所示。

技术分享

5、增加“体积选择”修改器项，默认其参数设置，如图6所示。

技术分享

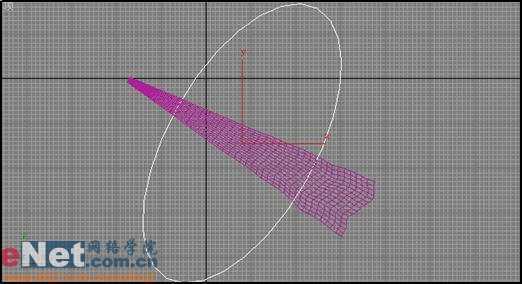

6、在场景中绘制一路径，点击“创建”命令面板中的“图形”按钮，在其创建面板中点击“椭圆”按钮，在顶部视图中绘制一椭圆Ellipse01，如图7所示。

技术分享

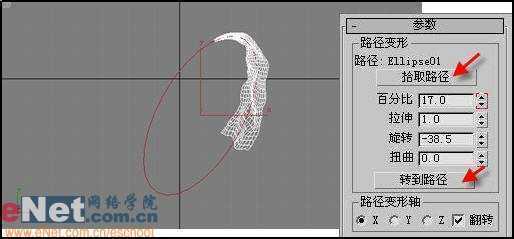

7、选择面片，选择“修改器列表”下拉框中的“路径变形”项，打开其参数卷展栏，调整其相关尺寸，并点击“拾取路径”按钮选择视图中的椭圆，最后点击“转到路径”按钮，如图8所示。

技术分享

小提示：在第0帧上设定为百分比17，在第250帧上设定为68，使得面片在沿着椭圆发生位移变动。
8、点击“几何体”按钮，在下拉列表框中选择“面片栅格”项。点击“四边形面片”按钮，在顶部视图中绘制一四边形QuadPatch02，通过添加“修改器列表”
下拉框中的“编辑面片”项，修改其形状，如图9所示。

技术分享

小提示：这个面片是作为一个花瓣模型绘制的。将来作为粒子系统释放出来的对象。

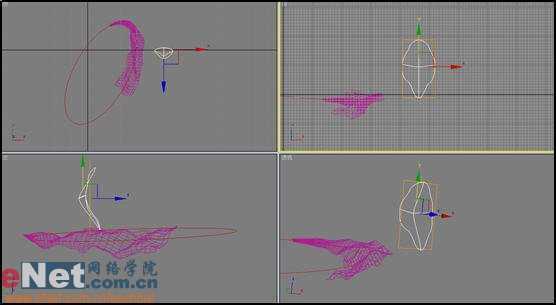

9、点击“创建”命令面板中的“几何体”按钮，在下拉列表中选择“粒子系统”项，点击“粒子阵列”按钮，在顶部视图中绘制一粒子系统，并拾取粒子发射器对象为QuadPatch01，粒子类型为QuadPatch02，如图10所示。

技术分享

二、材质配置

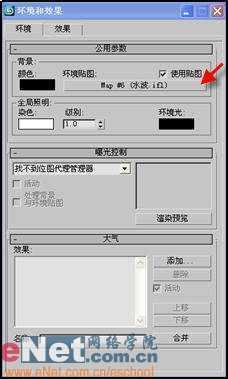

1、首先，点击“渲染”菜单中的“环境”命令，调出其窗口，勾选“使用贴图”
复选框，点击“无”按钮，在“材质/贴图浏览器”窗口中双击“位图”项，为其添加一事先做好的时序图文件，如图11所示。

技术分享

小提示：时序图即为一组图片文件，是动画影像生成的一连续图片，这里是添加一水波动画的一组图片。

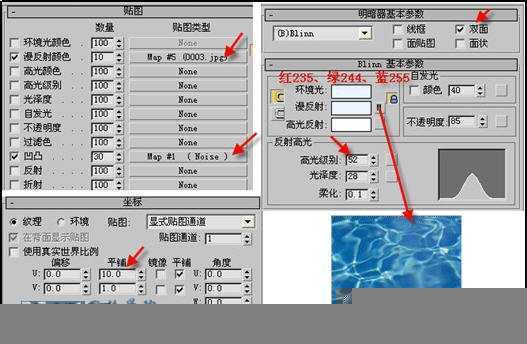

2、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“漫反射颜色”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一图片，并修改“Blinn基本参数”卷展栏中的值，如图12所示。

技术分享

3、将第一个样球材质赋予QuadPatch01。

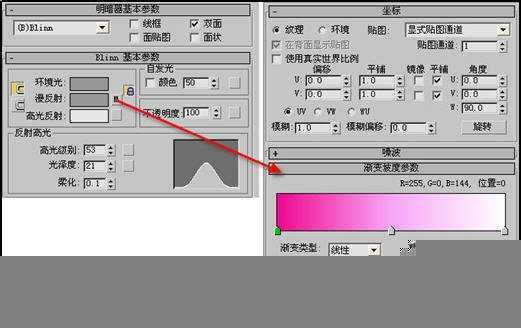

4、点击第二个样球，打开“贴图”卷展栏，单击“漫反射颜色”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“渐变坡度”贴图，如图13所示。

技术分享

5、将第二个样球材质赋予QuadPatch02。

6、按ctrl＋c，为场景中添加一摄影机，将其放置在椭圆路径的位置，使得最终丝缎飘出镜头。

7、点击“快速渲染”按钮，生成动画文件，截图如图14所示。

技术分享

8、也可拖动动画控制杆到某帧，点击“快速渲染”按钮，可以得到一效果如图15所示。

技术分享
