[异常解决] JTAG 与STM32的SWD连接接线方式

时间：2016-01-14 13:54:32 阅读：361 评论：0 收藏：0 [点我收藏+]

如果我们的板子上只留了4个接口：V3.3,SWDIO,SWDCLK,GND.那么和JTAG的连接关系参见下图:

技术分享

注意缺口方向.然后GND可以接左边任何一个pin(除了最底下这个PIN)。

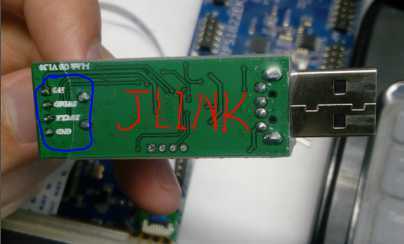

同样的，某些非官方销售的JLink也是只提空4线SWD，连接思路一样。

技术分享

原文：http://www.cnblogs.com/zjutlitao/p/5129799.html
