本教程向脚本之家的朋友们介绍CAD中的图形属性，教程对于初学CAD的朋友会有一定帮助！
图形属性是与图形文件相关的信息，如标题、作者、主题以及自定义属性等。使用图形属性命令可显示和设置当前图形文件的属性信息，该命令的调用方式为：
菜单：【File（文件）】→【Drawing Properties…（图形属性）】
命令行：dwgprops调用该命令后，AutoCAD将显示"Properties（属性）"对话框，该对话框有4个选项卡，现分别介绍如下：

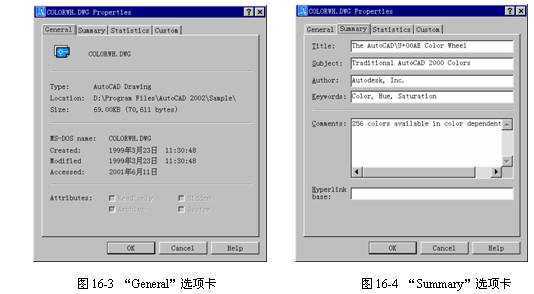

(1) "General（基本）"选项卡：用于显示文件类型、位置、大小、时间和属性等与磁盘文件有关的信息，其显示数据来自操作系统，如图16-3所示。
(2)"Summary（概要）"选项卡：用于设置图形标题、主题、作者⒐丶帧⒆⑹秃统读唇踊刂罚ㄈ缤?6-4所示）。其中超级链接基地址是指插入图形中的所有相关链接的基地址。

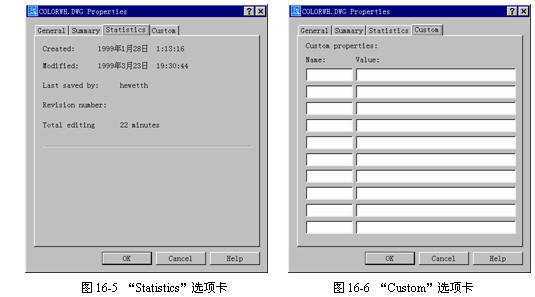

(3) "Statistics（统计信息）"选项卡：用于显示文件创建时间、最后修改时间、最后编辑者、修订次数和总编辑时间等信息（如图16-5所示）。这些文件特性是自动维护的，并可利用它们来查找在一个指定的时期内创建或修改的图形。
(4) "Custom（自定义）"选项卡：用于指定最多10个自定义属性，每个属性包括名称和值两部分（如图16-6所示）。使用自定义属性可以在搜索时便于查找图形。
注意只有在保存图形之后，"图形属性"对话框中输入的属性才能与图形相关联。
以上就是CAD中图形属性介绍，希望对初学CAD朋友有所帮助，谢谢大家观看！
