cad中等轴侧图中的圆该怎么绘制?

时间:2016-01-16 13:23:16      阅读:183      评论:0      收藏:0      [点我收藏+]

Auto CAD 画等轴侧图要画圆孔,该怎么画呢?请看下文。

1、打开CAD命令行,输入【DSETTINGS】命令,按enter键确认执行,系统就会打开【草图设置】对话框。

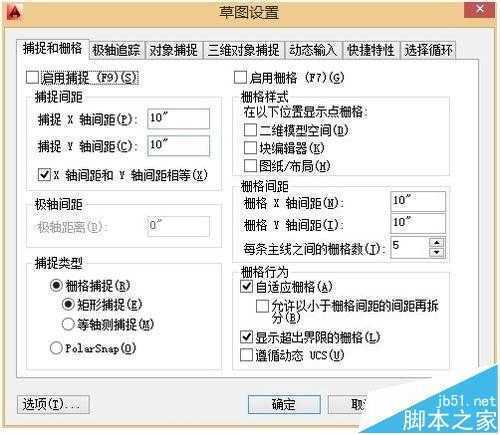

2、点第一个选项卡【捕捉和栅栏】选项卡,在对话框下方【捕捉类型】处选择【等轴测捕捉】选项即可。

技术分享

3、完成设置后,我们开始绘制轴测图。先按【F5】键或【CTRL】+【E】组合键,就能够选择不同的等轴测平面进行绘制。

4、打开CAD命令行,输入【ELLIPSE】椭圆命令,按enter键确认执行。

也可以点画椭圆的图标可以看到系统出现以下命令行提示:

指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]: 输入【I】,按enter键确认

指定等轴测圆的圆心: 指定等轴测圆的半径或 [直径(D)]:

技术分享
