能画电路图的软件有很多种，Autocad便是其中一种。这款软件本是为机械设计准备，我们这里用此软件设计电路图
1、打开Autocad软件，进入软件页面，设置右下角为Autocad经典
2、软件左侧为绘图快捷栏，右侧为修改快捷栏，利用左侧的绘图快捷栏开始绘制所需要的电气元件（也可以使用快捷键），如图

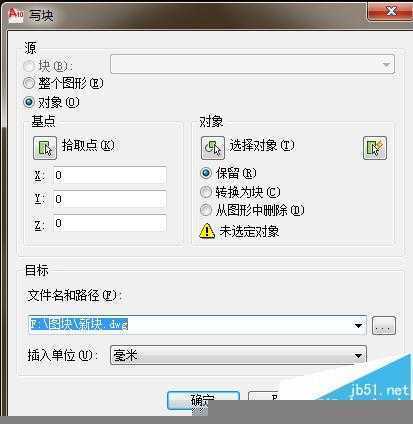

3、绘制自己工作需要的常见电气元件，利用写块指令（快捷键W），选择拾取点或者对象，将所需要制成块的电气元件选定，在文件名和保存路径里修改你所需要保存的文件名和地址
4、保存好之后，需要绘制图形时，点击插入里的块命令，将所保存的块导入图中
5、根据导入的电气块，绘制所需要的电气图
6、对画好的电路图进行保存，一套电气图就完成了，是不是很简单。
