3dmax9.0教程:造型设计两个钢球碰撞

时间：2016-01-16 18:50:56 阅读：133 评论：0 收藏：0 [点我收藏+]

在我们以前上学中曾经做过动力学的两个物体相撞试验。今天，我们就通过3dmax9.0来重温两个钢球碰撞试验效果吧……
一、绘制场景

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。点击“长方体”按钮在视图中绘制四块长方体Box01、Box02、Box03、Box04，大小可以随机定义，主要是用来搭建两个球体运动一个场景，效果如图1所示。

技术分享

2、继续在“几何体”创建面板中点击“球体”按钮，在视图中绘制两个球体Sphere01、Sphere02，调整其位置关系，如图2所示。

技术分享

3、点击“reactor”菜单中的“create object 　 rigid body collection（刚体集合）”命令，在视图中添加一刚体集合RBCollection01，如图3所示。

技术分享

4、选择RBCollection01，单击“修改”命令面板，单击“add（添加）”按钮，在弹出的“select rigid body（选择刚体）”窗口中点击“全部”按钮选中场景中所有的模型，最后点击“select”按钮，如图4所示。

技术分享

5、单击“工具”命令面板进入程序命令面板，单击“reactor（动力学）”按钮进入动力学属性面板，展开“properties（属性）”卷展栏，然后分别选择两个球体并定义其参数，如图5所示。

技术分享

小提示：当为刚体指定了“mass（质量）”值后，刚体就会受到地心引力的影响，而我们的要求就是只希望球体下落、滚动、而不希望整个场景都跟着下落，因此只对二者定义数值。

二、材质配置

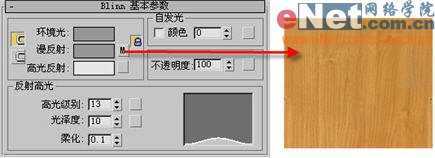

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“漫反射颜色”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一木材贴图，如图6所示。

技术分享

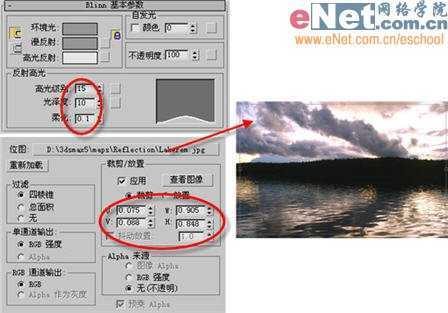

3、选择第二个样球，打开“blinn基本参数”卷展栏，调整反射高光栏下的各项值，打开“贴图”卷展栏，为“反射”增添一贴图，为它指定一钢制反射材质，并适当调整其位置大小，如图7所示。

技术分享

4、将第二个样球材质赋予两个球体。

5、为场景中增添两个泛灯光Omni01、Omni02，作为环境光，开启阴影贴图效果。如图8所示。

技术分享

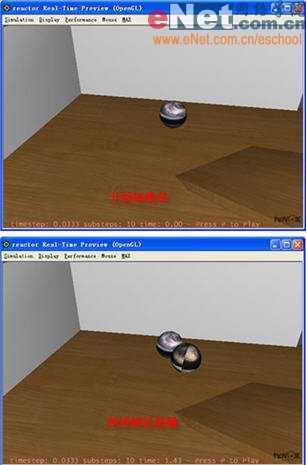

6、打开“preview&animation”卷展栏，单击“preview in window”按钮，弹出预览窗口，按键盘上的p键观察模拟效果，如图9所示。

技术分享

7、确认效果显示正常后，单击“create animation”按钮开始创建动画。

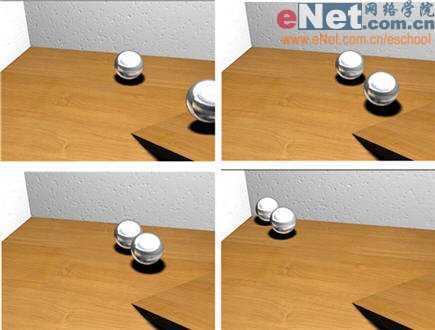

8、调整好材质后，最后单击工具栏上的快速渲染按钮，生成0－100的动画效果，其中截帧如图10所示。

技术分享
