Illustrator 制作矢量电影场记板图标

时间：2016-01-20 19:42:27 阅读：287 评论：0 收藏：0 [点我收藏+]

本Illustrator教程中，我将展示如何创建一个矢量电影场记板图标。用到的技术有基本图形建立，渐变，混合的运用，更重要的是你可以通过这个教程做你自己的Logo和印刷作品。
原载于 Vectortuts 作者 Rype 翻译刘小通最终效果查看

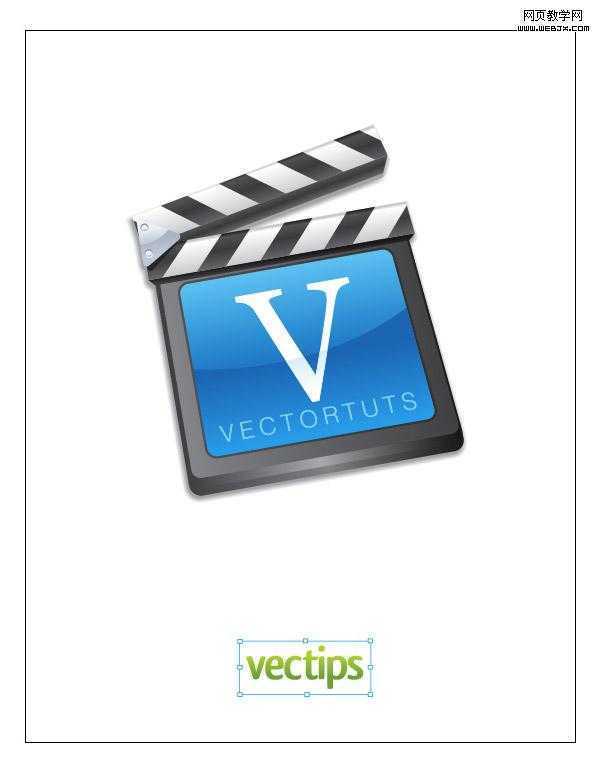

下面的就是我们要做的图标的最终效果图。
技术分享

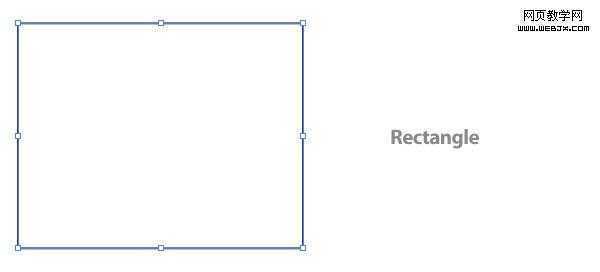

步骤 1
创建一个新文件。用矩形工具（M）创建一个宽190px高150px的矩形。
技术分享

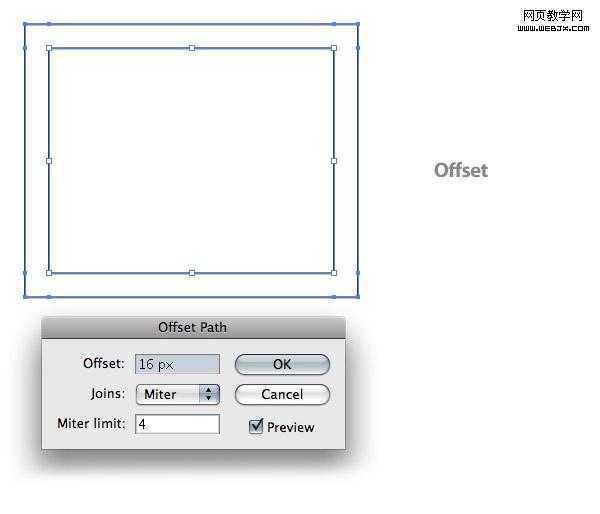

步骤 2
选中长方形点对象>路径>偏移路径打开位移路径对话框。将长方形位移值设置为16px。
技术分享

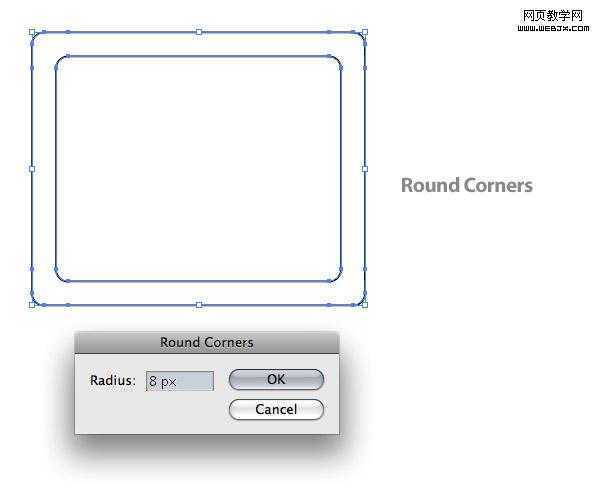

步骤 3
将两个长方形选中，然后点滤镜>风格化>圆角，然后改圆角半径为8px。
技术分享

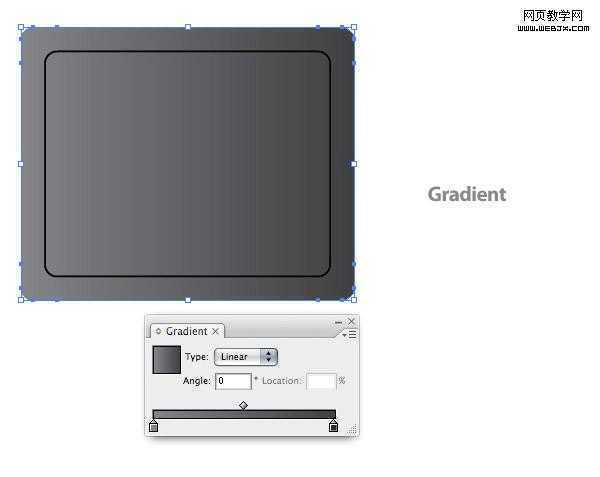

步骤 4
将大的矩形在渐变面板中进行线性渐变。在第一个渐变滑块上改变颜色为50%的黑，在第二个滑块上改成80%的黑。
技术分享

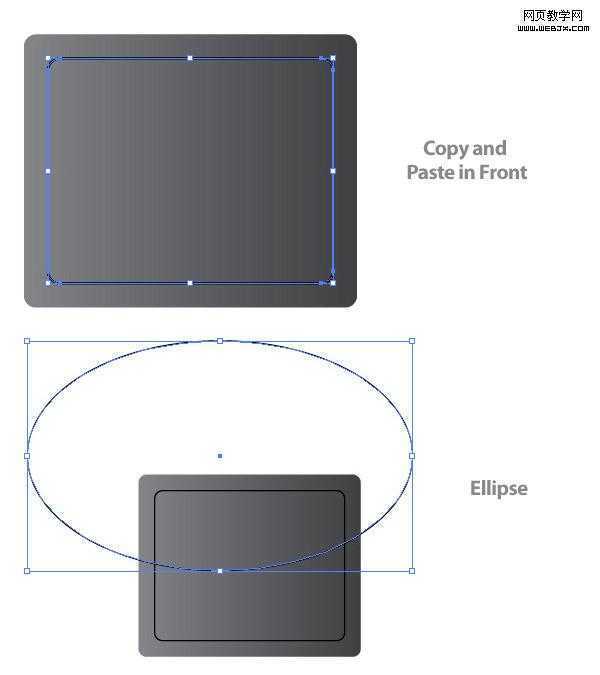

步骤 5
将小的矩形复制（Ctrl+C）并贴在前面（Ctrl+F）。下一步，用椭圆形工具建一个宽是385px高是230px的椭圆形。将椭圆形的地步垂直的放在长方形的一半上，位置可以参考下面的图。
技术分享

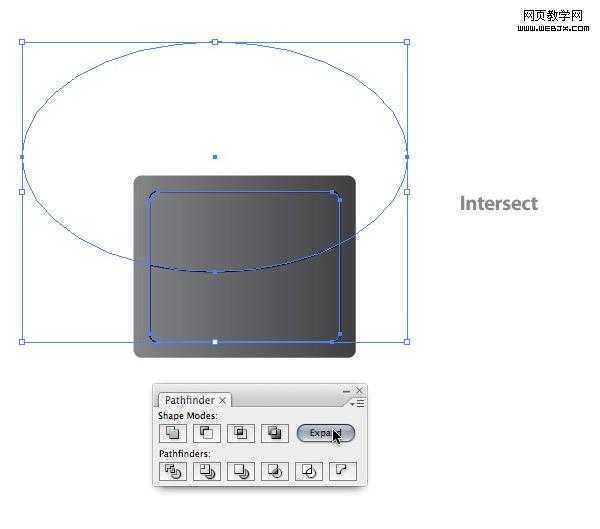

步骤 6
选中新复制的小矩形和椭圆形，然后从路径查找器面板中点与形状区域相减按钮。然后点扩展按钮。
技术分享

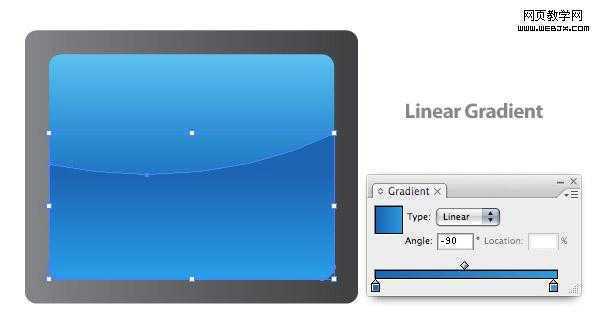

步骤 7
选中原小矩形填充为线性渐变，改变第一个滑块的颜色为浅点的青绿色第二个滑块为深点的青绿色。用渐变工具（G）并且从长方形的顶部拖到中间，浅点的青绿色在矩形形的顶部，也可以直接在角度文本框输入-90。
技术分享

步骤 8
选中步骤6剪出的图形并且填充为线性渐变，改变第一个滑块为青绿色第二个滑块为更深的青绿色，调节渐变以使深的青绿色在图形的上面。
技术分享

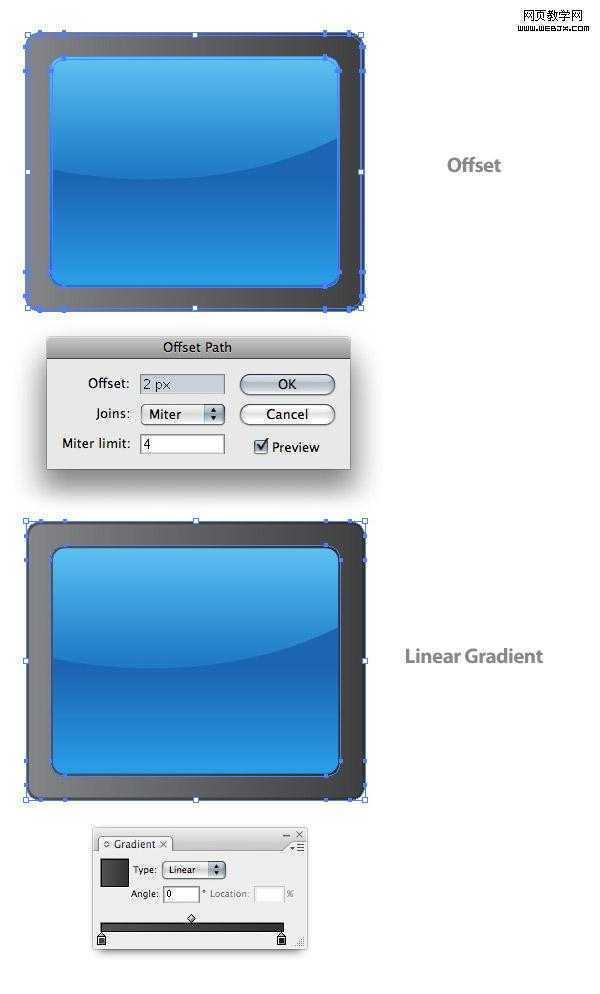

步骤 9
选中大的长方形和小的长方形让偏移2px。选择偏移后的两个图层，填充为线性渐变。改变第一个滑块颜色为75%的黑第二个滑块为90%的黑。用渐变工具（G）调节渐变以使渐变中浅点的一侧在图形的右侧。
技术分享

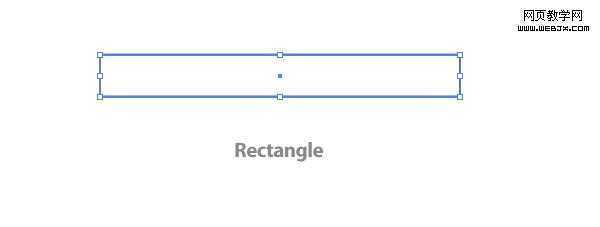

步骤 10
下一步我们要创建场记板上部的部分。用矩形工具（M）做一个宽是240px高是28px的长方形。
技术分享

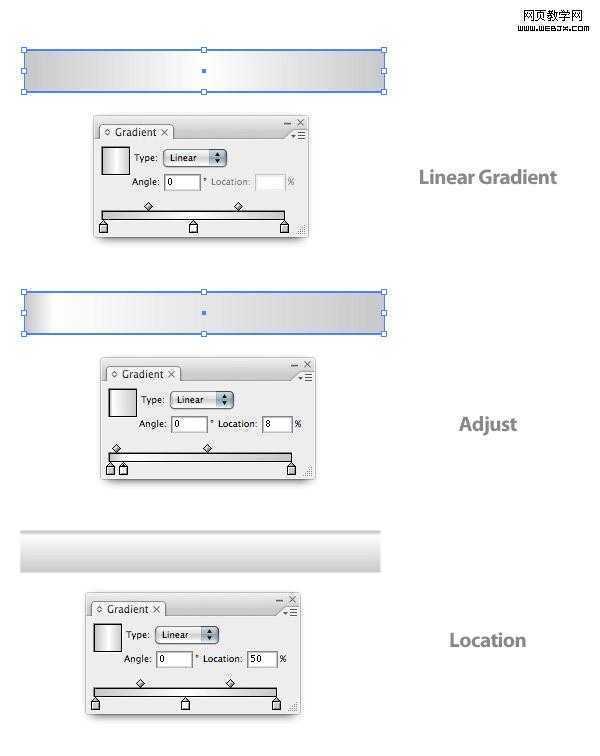

步骤 11
给这个矩形填充线性渐变。在渐变滑动器的下面增加一个滑块。改变第一个滑块的颜色为20%的黑色，第二个滑块为白色，最后一个滑块为20%的黑色，改变第二个滑块的位置为8%，用渐变工具（G）调节为下面最下图的样子。
技术分享

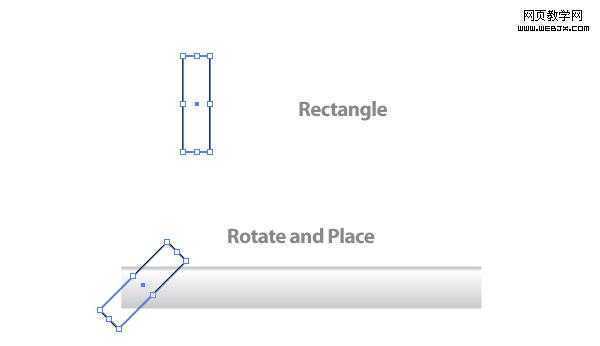

步骤 12
画一个宽16px高64px的矩形。用选择工具（V）放在矩形的右上角上直到有旋转箭头出来可以旋转，当你旋转的时候，按住Shift键旋转45度，然后把它放在上一个矩形的左边，如下图。
技术分享

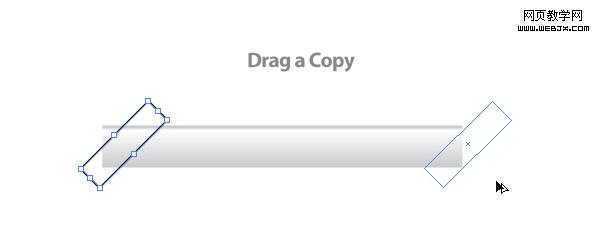

步骤 13
用选择工具（V）选择矩形，拖动过程中按住Shit和Alt键拖到矩形的右边，Shift是让矩形沿直线移动，Ctrl是复制矩形。
技术分享

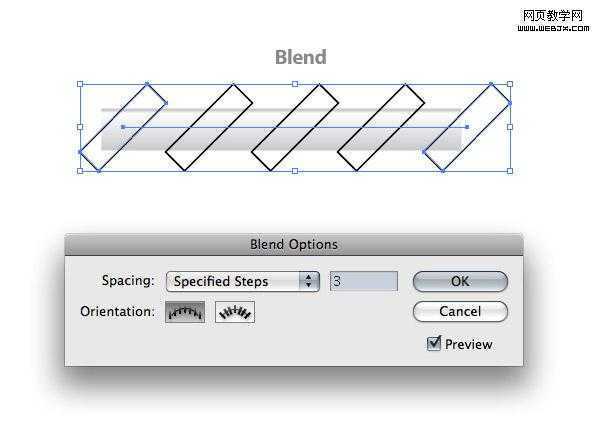

步骤 14
选择两个矩形然后点对象>混合>建立（Ctrl+Alt+B）。混合以后在两者之间应该出现3个图形。我的默认值正好是3个。如果你不是，需要点对象>混合>混合选项并且在打开的混合选项对话框中设置指定的步数为3。然后执行对象>扩展来扩展这个混合图形。
技术分享

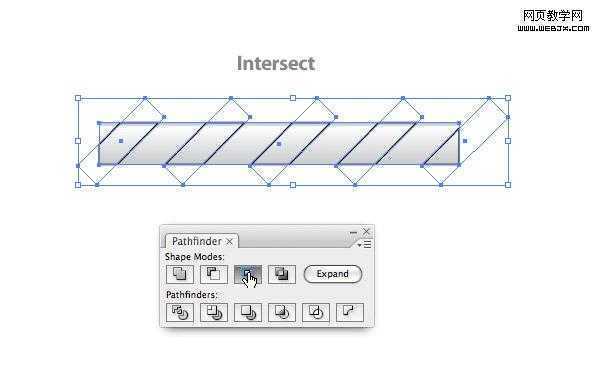

步骤 15
复制（Ctrl+C）长矩形并且把他贴在前面（Ctrl+F）。选中混合的矩形和新复制的矩形，在路径查找器（Shift+Ctrl+F9）面板中点与形状区域相交按钮，然后点扩展。
技术分享

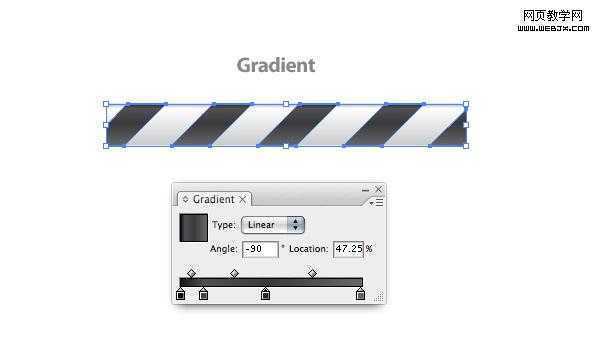

步骤 16
把扩展以后的间隔图形填充为四个滑块的线性渐变。改变第一个滑块为100%的黑色，第二个滑块为75%的黑色，第三个滑块为85%的黑色，第四个滑块为63%的黑色。改变第二个滑块的位置为13%，第三个滑块的位置为47%，用渐变工具（G）调整渐变为垂直方向使深颜色的滑块在混合图形的顶部，参照下图。
技术分享

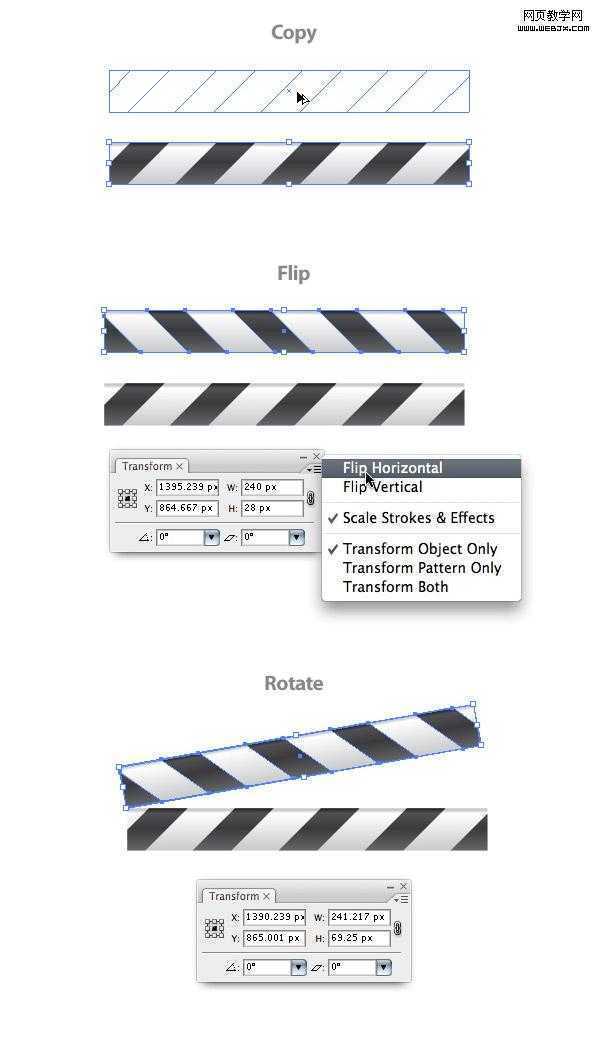

步骤 17
选择间隔图形和矩形，按住Alt拖动图形在上面复制一个，保持复制图形的选择状态，从变换面板中的弹出式菜单中选择水平翻转，然后在变换面板中设置旋转角度为10，参照下图中的样子，如果不同的话可以移动调节一下。再将两个图形群组（Ctrl+G）。
技术分享

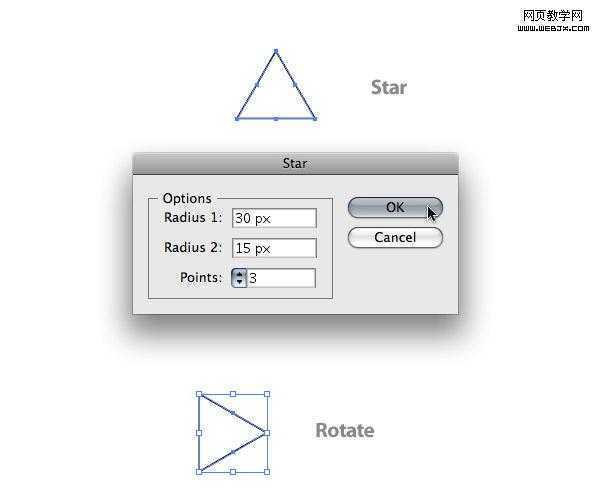

步骤 18
从工具面板中选择星形工具并且在页面中点击一下出现星形对话框。改变半径1为30px，半径2为15px，角点数为3，然后用选择工具（V）将星型向右旋转90度。
技术分享

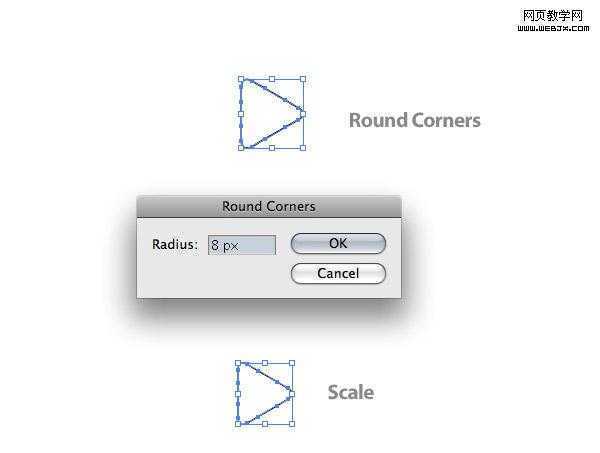

步骤 19
用滤镜>风格化>圆角命令将三角形的圆角设置为8px。在变换面板中设置宽为36px高为41px。
技术分享

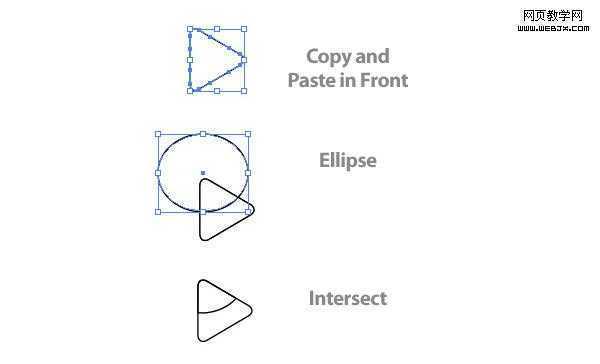

步骤 20
把三角形复制（Ctrl+C）一个，并且贴在前面（Ctrl+F）。建立一个宽为60px高为52px的椭圆形。把它放置到三角形的上面，让它的底部放到三角形的中间位置。选择复制的三角形和椭圆形然后让他们相交，我们要用两者相交的部分做高光。
技术分享

步骤 21
选择三角形的高光部分，给它填充线性渐变。改变第一个滑块为浅灰蓝色，第二个滑块为灰蓝色。调节渐变以使浅的颜色在顶部。给三角形填充线性渐变，改变第一个滑块为灰蓝色并且第二个滑块为深灰蓝色。调节渐变以使深颜色的部分在三角形的顶部。
技术分享

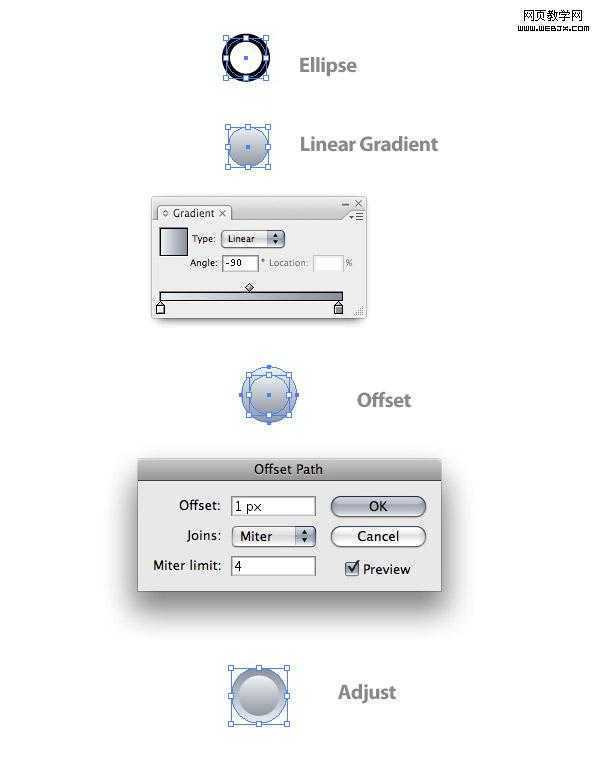

步骤 22
建一个宽和高各为5px的正圆形，并且给它填充线性渐变。改变第一个滑块为浅蓝色，第二个坏块为深的灰蓝色。调节渐变以使浅的部分在渐变上部，选择圆形，向内偏移1px，然后调节偏移图形的渐变以使深的颜色在渐变上部。
技术分享

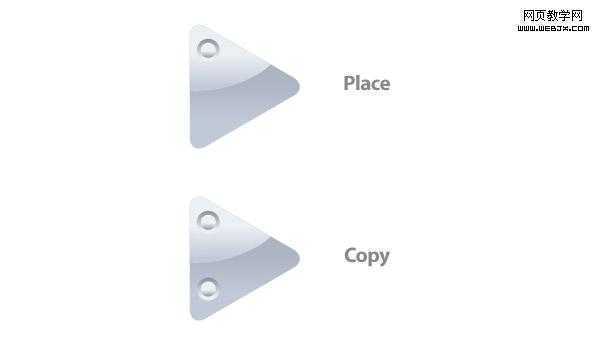

步骤 23
放置圆形到三角形的左上部，拖动复制一个圆形到三角形的左下部。
技术分享

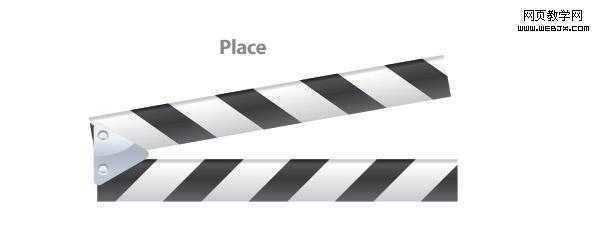

步骤 24
放置全部做好的三角形到早前做的场记板上面。
技术分享

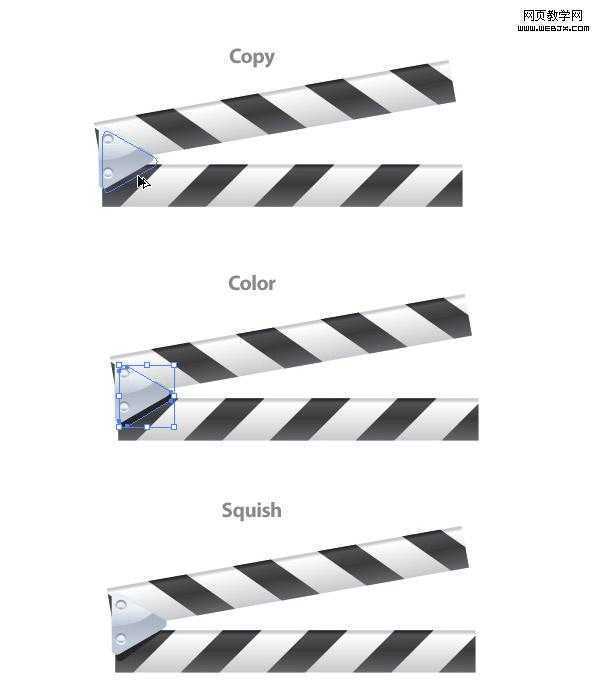

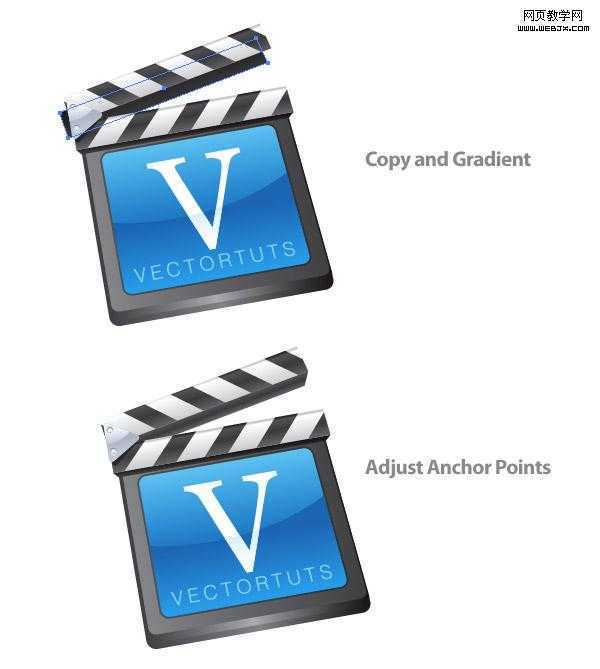

步骤 25
放置好后，我们做这个关节的阴影部分，用直接选择工具（A）选下面的三角形复制一个。改变复制图形的颜色为百分之八十的黑色，并且把它放置到原三角形后面。用选择工具（V），调节为下图所示。
技术分享

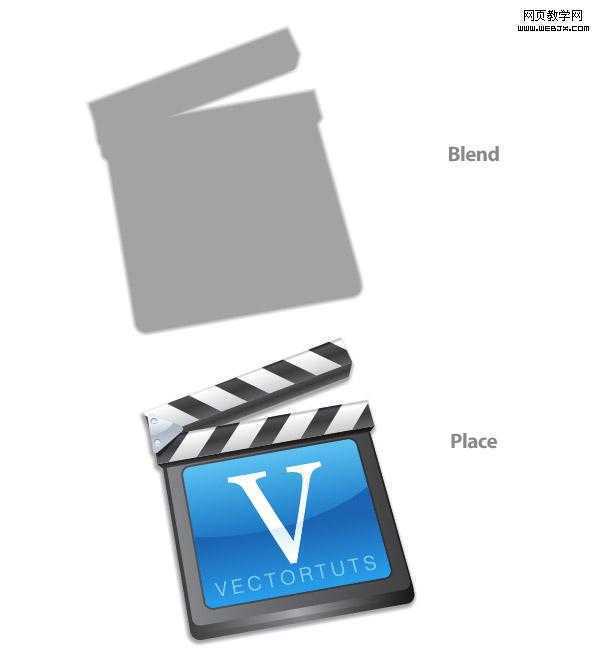

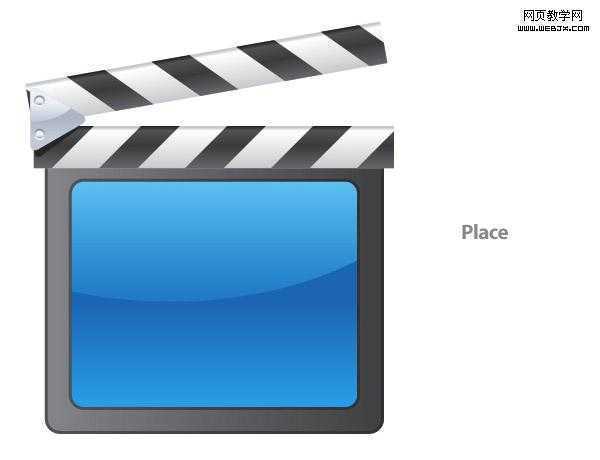

步骤 26
选择场记板顶部的图形并且放置到主体的上部。
技术分享

步骤 27
现在我们可以在场记板的蓝色部分加一些文字。对主要的V字我用Georgia 字体并且下面的文字用Helvetica Light字体。不管你想用什么字体，放置到合适位置，并且点文字>创建轮廓（Shift+Ctrl+O）。
技术分享

步骤 28
我们要让“V”字也具有反光，复制（Ctrl+C）蓝色图形下面的图形并且贴在前面（Ctr+F），然后复制“V”字也是贴在前面。选中两个复制的图形，执行与形状区域相交命令。填充图形为线性渐变，第一个滑块的颜色为白色并且第二个滑块为浅蓝色。调节渐变以使深色在渐变上部。
技术分享

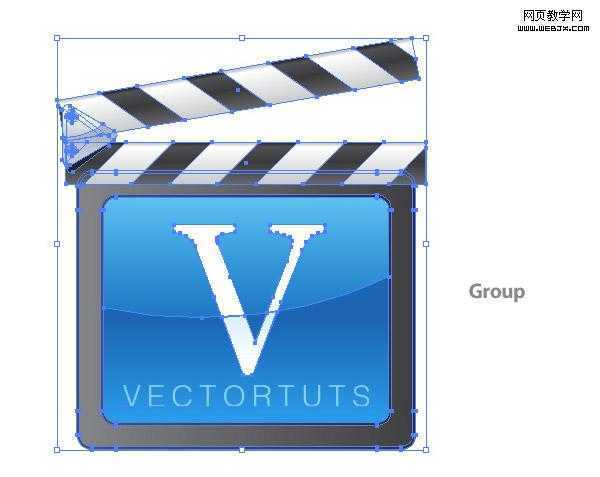

步骤 29
场记板现在差不多完成了，我们要给它增加点透视，能产生空间感。把所有做的东西选中然后点对象>编组（Ctrl+G）。
技术分享

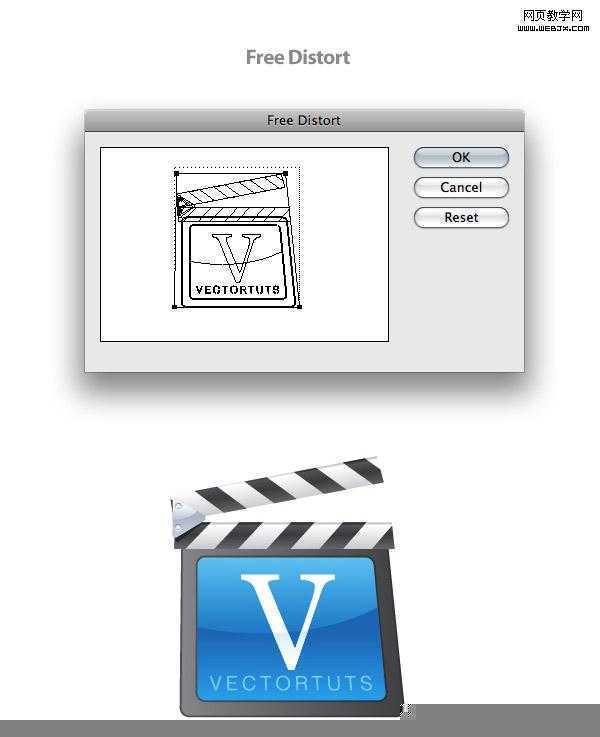

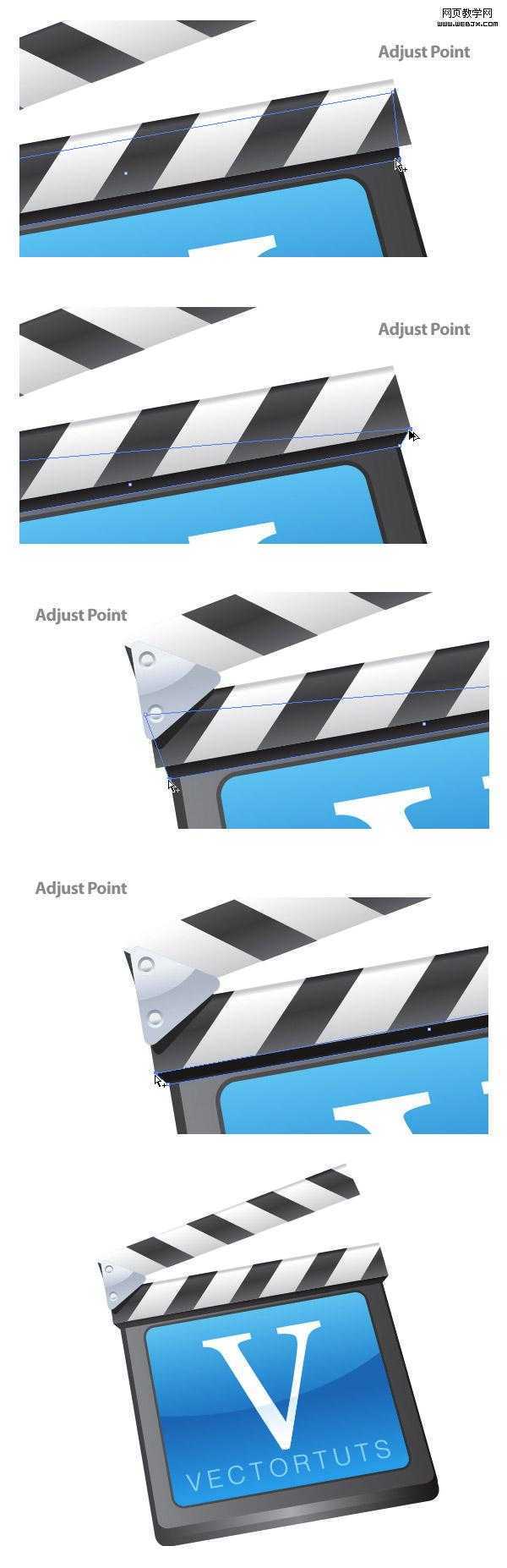

步骤 30
这一步我们将用自由扭曲工具给模型添加点小小的透视。选择你做的作品然后点效果>扭曲和变换>自由扭曲。当打开对话框时，选中右上角的点并且向左下方做轻微移动。选中左上方的点并且向右下方做轻微移动，记住是轻微的。当你完成的这效果后，执行对象>扩展外观。参考一下下图的样子，设置完成好，效果会让你满意的，相信我。
技术分享
