基本光线追踪软件的设计与实现

时间：2016-01-25 14:33:35 阅读：279 评论：0 收藏：0 [点我收藏+]

参考文章：http://www.cnblogs.com/miloyip/archive/2010/03/29/1698953.html

这篇文章做的是计算机图形学中传统的光线追踪渲染，用的递归，最大反射次数为3，phong材料。

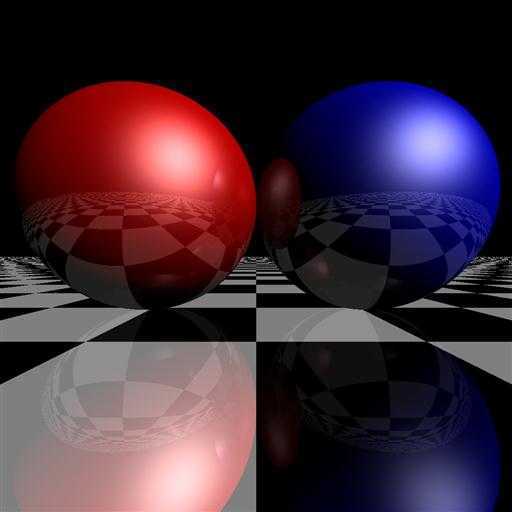

（上图 1024* 1024）运行测速 = 0.09帧/秒

流程：

1.建立场景

2.相机发出射线

3.追踪该射线

4.根据光照模型和光照方向渲染

代码中的特点：

1.找到的这份代码，用的是结构体struct来定义的用于计算的数据，搜索了下C++里面的struct和class基本差别不大，最本质的一个是访问控制，struct默认访问控制是private，其实也就是说，在这份代码里面把每一个struct改为class也是同样可以运行的。

2.在这份代码里面大量的使用了inline内联函数，内联函数用法类似于#define ,省去了函数在寄存器中的反复调用，这样效率会更高的。

核心的结构体：

Vector , Color ，IGeometry , IMaterial , IntersectResult , PerspectiveCamera , Ray

同样有保存出渲染结果为找的类。

整个流程：

通过给一个test函数传值，test名称，函数的名字，运行次数这三个信息，如：test("rayTraceRecursive", rayTraceRecursive, 50);

test函数框架，先定义一个pixels32的图片变量，设置好大小，在一个for循环里面，循环传入的运行次数这么多次，开始计时。

这个时候传入的函数名字，函数名字是const T_proc类型变量（T_proc的定义 typedef void(*T_proc)(const TPixels32Ref& dst);），用来直接作为函数的名字的变量，以运行相应的函数。

当执行for次数完成的时候，运行次数/经过的时间，得到渲染的fps值。

最后以 TFileOutputStream 获取图片输出的数据变量，TBmpFile::save的方式保存出照片。

画板测试部分：

void canvasTest(const TPixels32Ref& ctx) {
	if (ctx.getIsEmpty())
		return;

	long w = ctx.width;
	long h = ctx.height;
	ctx.fillColor(Color32(0, 0, 0, 0));

	Color32* pixels = ctx.pdata;

	for (long y = 0; y < h; ++y){
		for (long x = 0; x < w; ++x){
			pixels[x].r = (UInt8)(x * 255 / w);
			pixels[x].g = (UInt8)(y * 255 / h);
			pixels[x].b = 0;
			pixels[x].a = 255;
		}
		(UInt8*&)pixels += ctx.byte_width;
	}
}

渲染深度测试部分：

void renderDepth(const TPixels32Ref& ctx) {
	if (ctx.getIsEmpty())
		return;

	Union scene;
	scene.push(new Sphere(Vector3(0, 10, -10), 10));
	scene.push(new Plane(Vector3(0, 1, 0), 0));

	PerspectiveCamera camera(Vector3(0, 10, 10), Vector3(0, 0, -1), Vector3(0, 1, 0), 90);
	long maxDepth = 20;


	long w = ctx.width;
	long h = ctx.height;
	ctx.fillColor(Color32(0, 0, 0, 0));

	Color32* pixels = ctx.pdata;

	scene.initialize();
	camera.initialize();

	float dx = 1.0f / w;
	float dy = 1.0f / h;
	float dD = 255.0f / maxDepth;
	for (long y = 0; y < h; ++y){
		float sy = 1 - dy*y;
		for (long x = 0; x < w; ++x){
			float sx = dx*x;
			Ray3 ray(camera.generateRay(sx, sy));
			IntersectResult result = scene.intersect(ray);
			if (result.geometry) {
				UInt8 depth = (UInt8)(255 - std::min(result.distance*dD, 255.0f));
				pixels[x].r = depth;
				pixels[x].g = depth;
				pixels[x].b = depth;
				pixels[x].a = 255;
			}
		}
		(UInt8*&)pixels += ctx.byte_width;
	}
}

渲染法线测试部分：

void renderNormal(const TPixels32Ref& ctx) {
	if (ctx.getIsEmpty())
		return;

	Sphere scene(Vector3(0, 10, -10), 10);
	PerspectiveCamera camera(Vector3(0, 10, 10), Vector3(0, 0, -1), Vector3(0, 1, 0), 90);
	long maxDepth = 20;


	long w = ctx.width;
	long h = ctx.height;
	ctx.fillColor(Color32(0, 0, 0, 0));

	Color32* pixels = ctx.pdata;

	scene.initialize();
	camera.initialize();

	float dx = 1.0f / w;
	float dy = 1.0f / h;
	float dD = 255.0f / maxDepth;
	for (long y = 0; y < h; ++y){
		float sy = 1 - dy*y;
		for (long x = 0; x < w; ++x){
			float sx = dx*x;
			Ray3 ray(camera.generateRay(sx, sy));
			IntersectResult result = scene.intersect(ray);
			if (result.geometry) {
				pixels[x].r = (UInt8)((result.normal.x + 1) * 128);
				pixels[x].g = (UInt8)((result.normal.y + 1) * 128);
				pixels[x].b = (UInt8)((result.normal.z + 1) * 128);
				pixels[x].a = 255;
			}
		}
		(UInt8*&)pixels += ctx.byte_width;
	}
}

光线追踪部分：

void rayTrace(const TPixels32Ref& ctx) {
	if (ctx.getIsEmpty())
		return;

	Plane*  plane = new Plane(Vector3(0, 1, 0), 0);
	Sphere* sphere1 = new Sphere(Vector3(-10, 10, -10), 10);
	Sphere* sphere2 = new Sphere(Vector3(10, 10, -10), 10);
	plane->material = new CheckerMaterial(0.1f);
	sphere1->material = new PhongMaterial(Color::red(), Color::white(), 16);
	sphere2->material = new PhongMaterial(Color::blue(), Color::white(), 16);
	Union scene;
	scene.push(plane);
	scene.push(sphere1);
	scene.push(sphere2);
	PerspectiveCamera camera(Vector3(0, 5, 15), Vector3(0, 0, -1), Vector3(0, 1, 0), 90);

	long w = ctx.width;
	long h = ctx.height;
	ctx.fillColor(Color32(0, 0, 0, 0));

	Color32* pixels = ctx.pdata;

	scene.initialize();
	camera.initialize();

	float dx = 1.0f / w;
	float dy = 1.0f / h;
	for (long y = 0; y < h; ++y){
		float sy = 1 - dy*y;
		for (long x = 0; x < w; ++x){
			float sx = dx*x;
			Ray3 ray(camera.generateRay(sx, sy));
			IntersectResult result = scene.intersect(ray);
			if (result.geometry) {
				Color color = result.geometry->material->sample(ray, result.position, result.normal);
				color.saturate();
				pixels[x].r = (UInt8)(color.r * 255);
				pixels[x].g = (UInt8)(color.g * 255);
				pixels[x].b = (UInt8)(color.b * 255);
				pixels[x].a = 255;
			}
		}
		(UInt8*&)pixels += ctx.byte_width;
	}
}

递归光照追踪部分：

Color rayTraceRecursive(IGeometry* scene, const Ray3& ray, long maxReflect) {
	IntersectResult result = scene->intersect(ray);

	if (result.geometry){
		float reflectiveness = result.geometry->material->reflectiveness;
		Color color = result.geometry->material->sample(ray, result.position, result.normal);
		color = color.multiply(1 - reflectiveness);

		if ((reflectiveness > 0) && (maxReflect > 0)) {
			Vector3 r = result.normal.multiply(-2 * result.normal.dot(ray.direction)).add(ray.direction);
			Ray3 ray = Ray3(result.position, r);
			Color reflectedColor = rayTraceRecursive(scene, ray, maxReflect - 1);
			color = color.add(reflectedColor.multiply(reflectiveness));
		}
		return color;
	}
	else
		return Color::black();
}

void rayTraceRecursive(const TPixels32Ref& ctx) {
	if (ctx.getIsEmpty())
		return;

	Plane*  plane = new Plane(Vector3(0, 1, 0), 0);
	Sphere* sphere1 = new Sphere(Vector3(-10, 10, -10), 10);
	Sphere* sphere2 = new Sphere(Vector3(10, 10, -10), 10);
	plane->material = new CheckerMaterial(0.1f, 0.5);
	sphere1->material = new PhongMaterial(Color::red(), Color::white(), 16, 0.25);
	sphere2->material = new PhongMaterial(Color::blue(), Color::white(), 16, 0.25);
	Union scene;
	scene.push(plane);
	scene.push(sphere1);
	scene.push(sphere2);
	PerspectiveCamera camera(Vector3(0, 5, 15), Vector3(0, 0, -1), Vector3(0, 1, 0), 90);
	long maxReflect = 3;

	long w = ctx.width;
	long h = ctx.height;
	ctx.fillColor(Color32(0, 0, 0, 0));

	Color32* pixels = ctx.pdata;

	scene.initialize();
	camera.initialize();

	float dx = 1.0f / w;
	float dy = 1.0f / h;
	for (long y = 0; y < h; ++y){
		float sy = 1 - dy*y;
		for (long x = 0; x < w; ++x){
			float sx = dx*x;
			Ray3 ray(camera.generateRay(sx, sy));
			Color color = rayTraceRecursive(&scene, ray, maxReflect);
			color.saturate();
			pixels[x].r = (UInt8)(color.r * 255);
			pixels[x].g = (UInt8)(color.g * 255);
			pixels[x].b = (UInt8)(color.b * 255);
			pixels[x].a = 255;
		}
		(UInt8*&)pixels += ctx.byte_width;
	}
}

　　主函数实现测试：

int main(){

	std::cout << " 请输入回车键开始测试(可以把进程优先级设置为“实时”)> ";
	waitInputChar();
	std::cout << std::endl;

	test("canvasTest", canvasTest, 2000);
	test("renderDepth", renderDepth, 100);
	test("renderNormal", renderNormal, 200);
	test("rayTrace", rayTrace, 50);
	test("rayTraceRecursive", rayTraceRecursive, 50);



	std::cout << std::endl << " 测试完成. ";
	waitInputChar();
	return 0;
}
