温控的具体实现：三

经过一段时间的调试，我对PID控制有了进一步的理解，现将其中的一些理解写在下面。

以PID控制温度为例，PID算法输入的是温度值的误差，而算法输出的是误差经过比例，微分和积分运算后得到的结果。但是我们要用这个结果来控制PWM信号的占空比，那么就需要将PID算法的输出归一化。具体怎么归一化我还没有研究很透彻，但是经过测试，我发现对于我的系统而言，乘以系数0.0004可以符合要求。

即： result = IncPIDCalc()*0.0004*50000;          //计算出输出的PWM信号占空比对应的寄存器值

if (result <= 0)
TA1CCR2 = 0; // CCR2 original PWM 0
else if(result <=50000)
TA1CCR2 = result;
else
TA1CCR2 = 50000;

下面是调试的结果：

一:设置Kp=10,Ki=10,Kd=0.3;

1：温度T设置为150℃，温升曲线为：

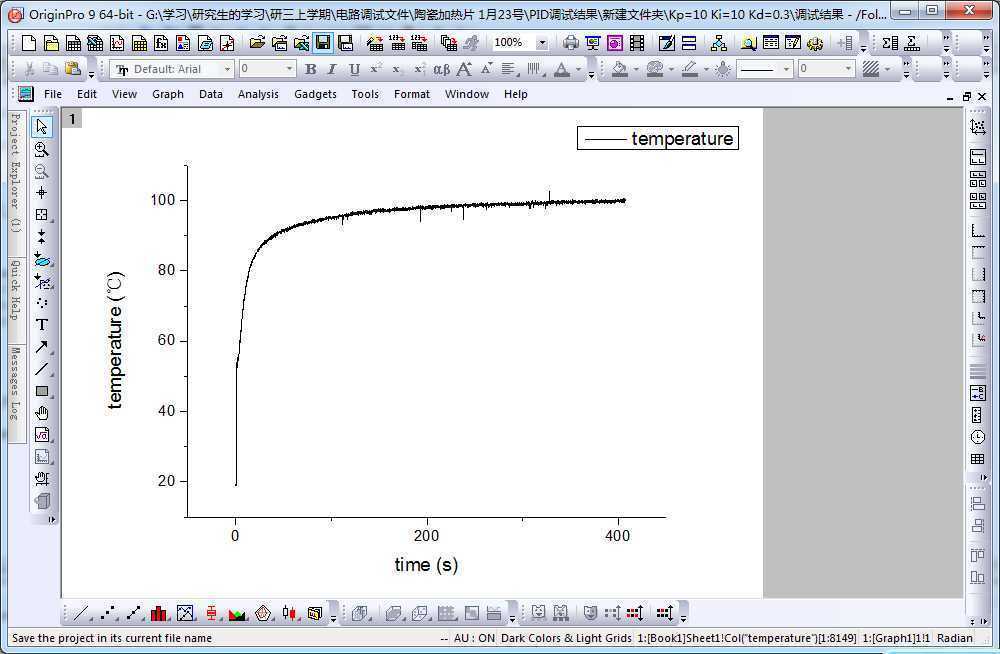

2：设置温度T=100℃，温升曲线为：

温控的具体实现：三

原文：http://www.cnblogs.com/qifengle/p/5158051.html
