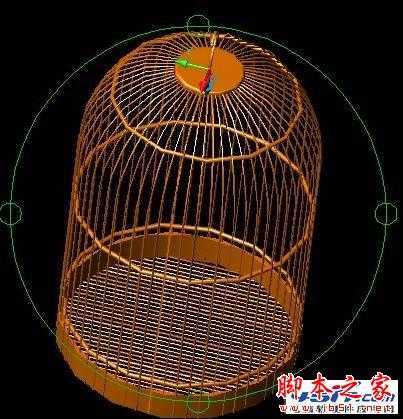

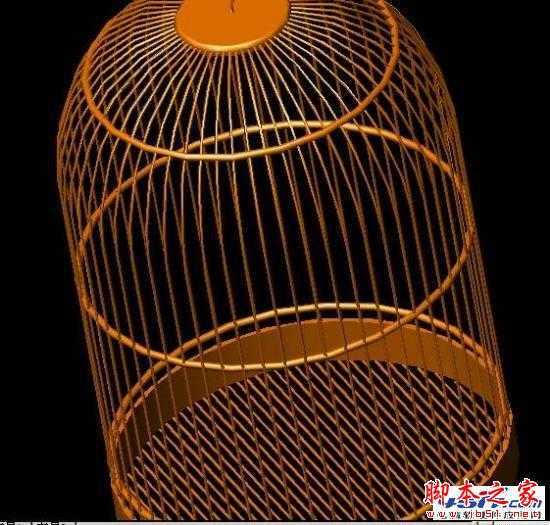

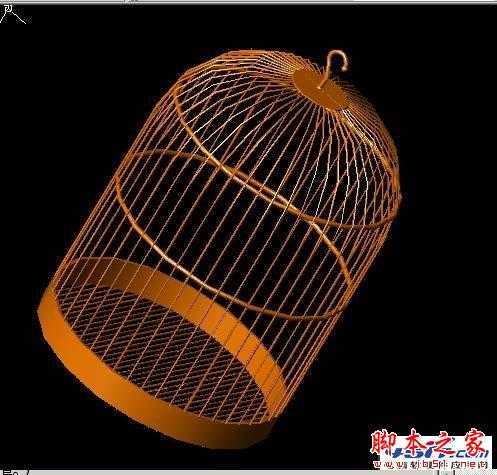

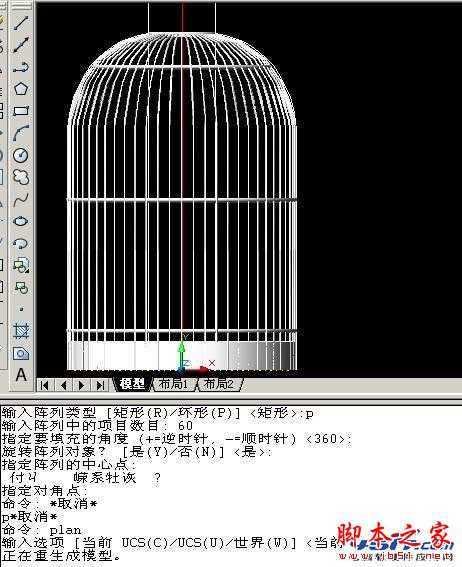

以下是完成效果图。
先做出鸟笼的底部！

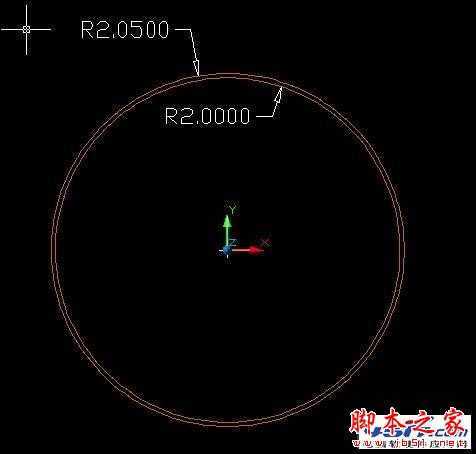

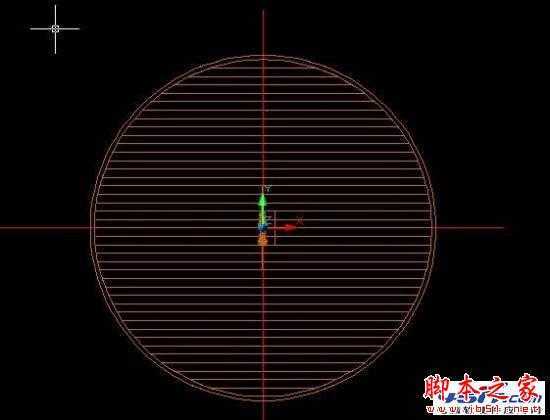

如图，画两个同心圆，大小自定！

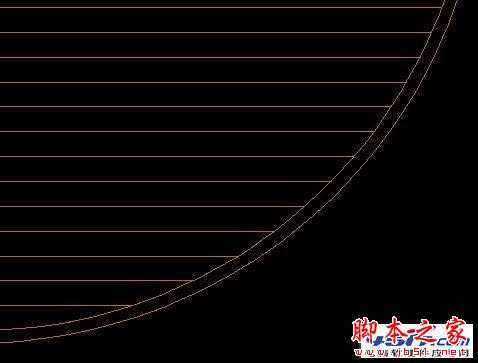

运用剪切（TR）命令，把第二圆外的线剪掉，如图！

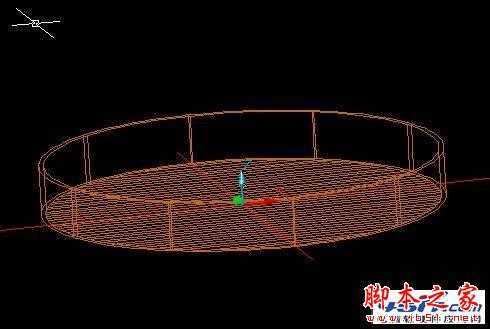

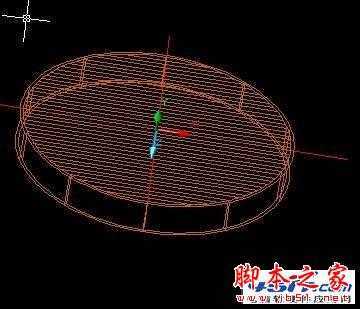

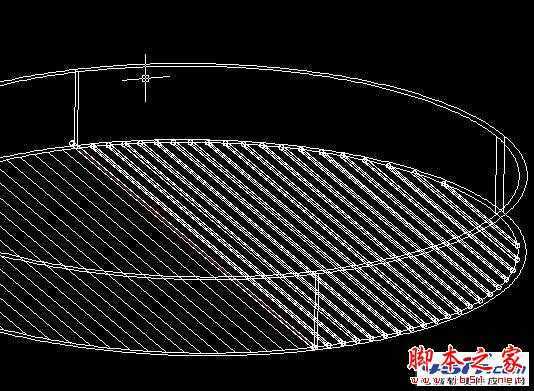

再用拉伸命令（EXT），分别把两个圆拉伸，拉伸之后，进行差集运算，外圆减内圆！

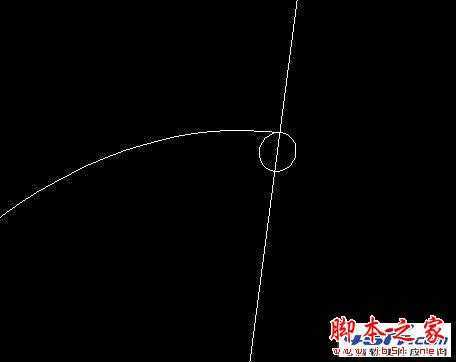

UCS如图改变坐标轴，XY面垂直线，如图做圆，圆半径可自定！

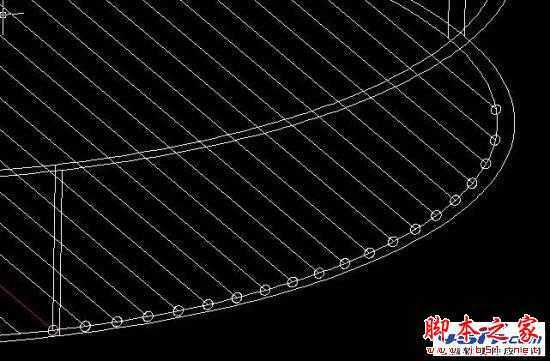

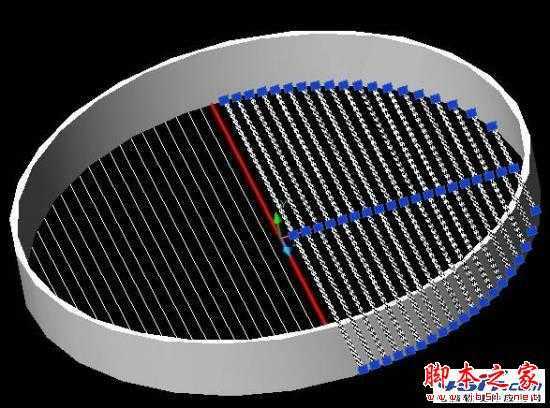

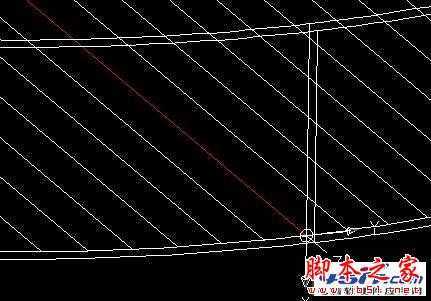

再把圆联续复制COPY，圆心为每根的端点（复制时，我只复制一半，另外一边，可用镜像命令完成）！如图：

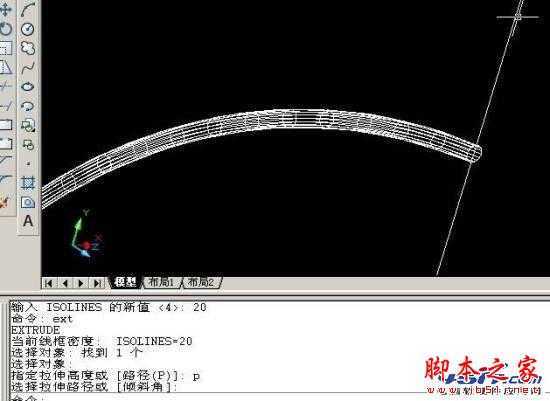

再次运用EXT命令，选择路径拉伸（路径为刚COPY的圆内线）， 把每个圆进行位伸！

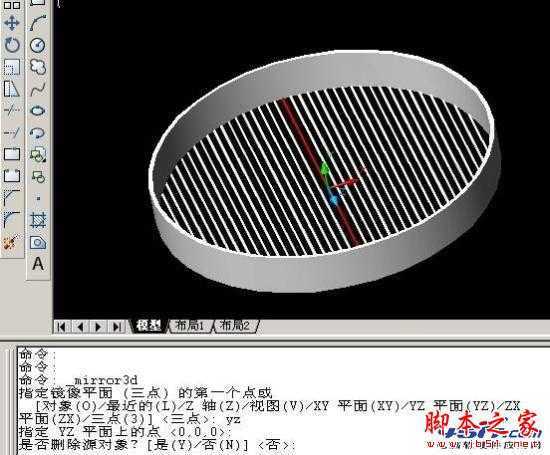

拉伸好后，三维镜像（mirror3d）把另外一半搞定！中心轴为图中红色圆棒，镜像面为YZ面！

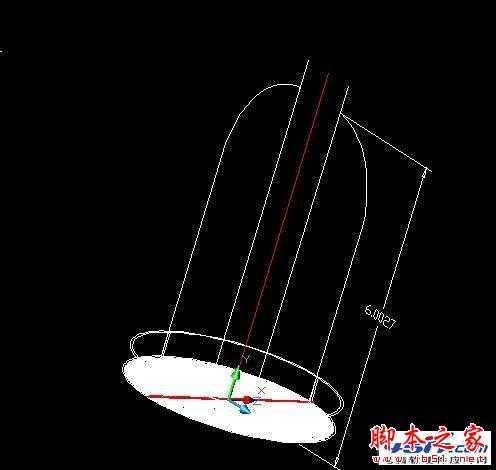

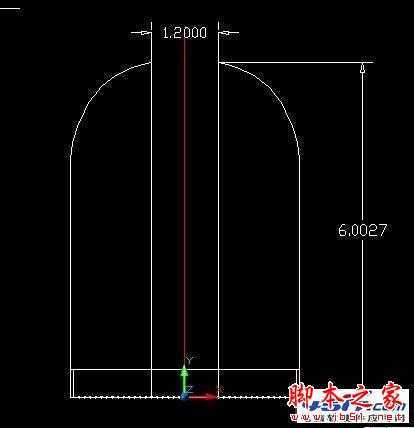

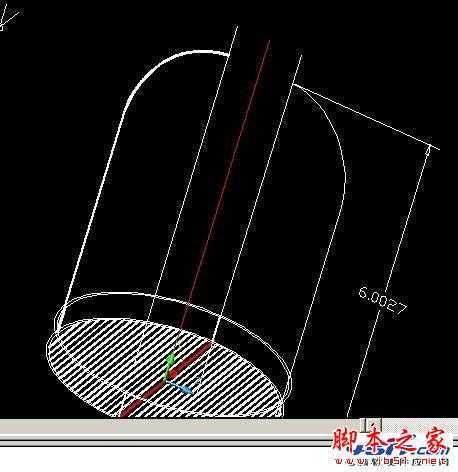

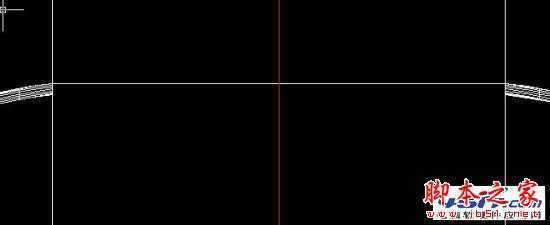

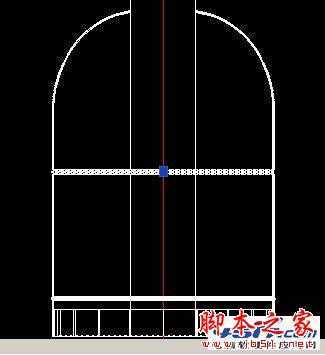

如图转变坐标轴（UCS），利用二维线，弧命令，画出如图线型（其中找准中心线（红色））！

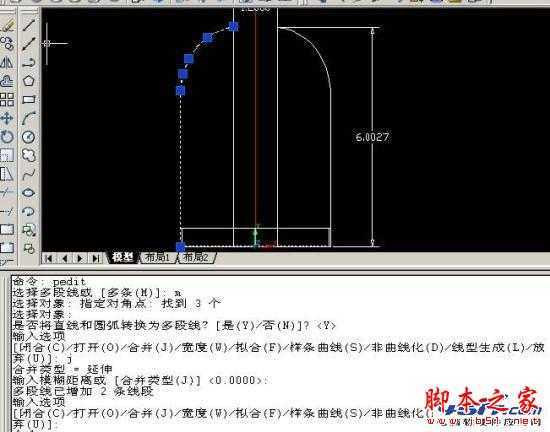

运用PEDIT命令，把刚用线弧组成的鸟笼外框线组成多段线，这样我们才可能进行拉伸！
选择圆，进行路径拉伸！

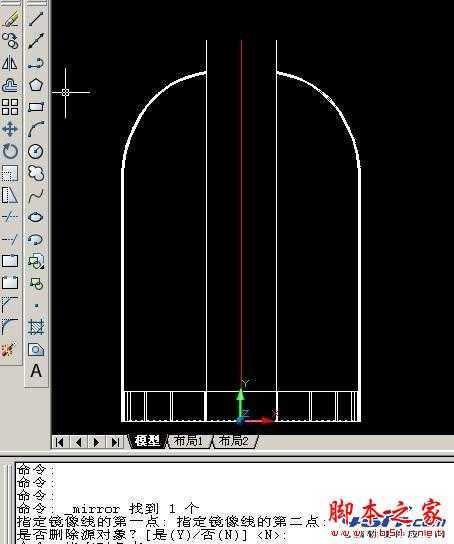

再次转变坐标轴（呵呵，如果嫌麻烦，你可把这个坐标保存一下，下次运有的话，就不用转换了）。 转变后，镜像一个外框，如图！

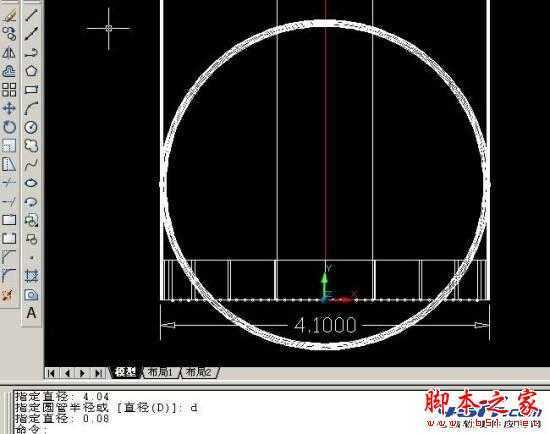

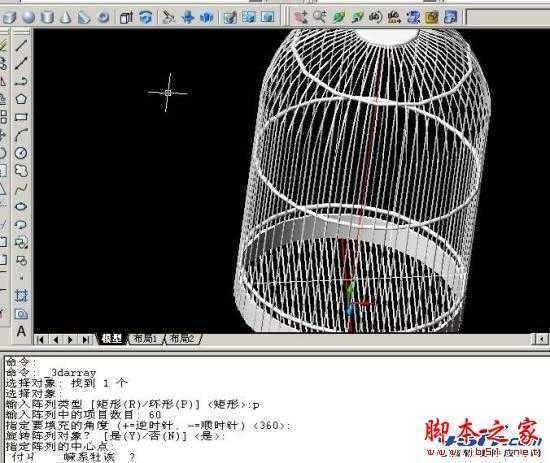

利用圆环torus绘出鸟笼的横箍圈！圆环的大小值须参考鸟笼的大小，圆管比鸟笼大一点即可！

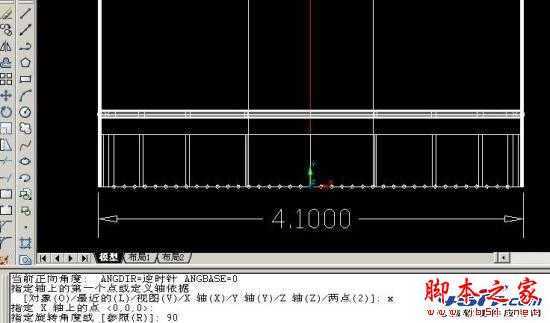

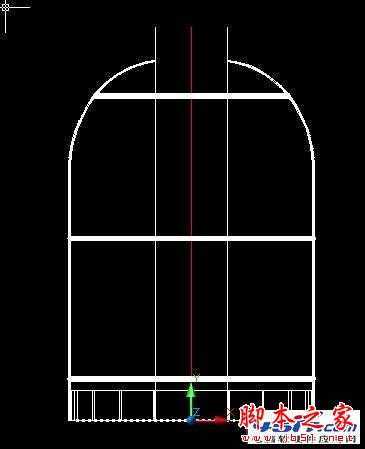

选择刚画好的圆环，三维旋转90度！旋转轴为X轴！旋转后，复制一下，位置如图！
再次运用上步操作原理，如图绘制圆环！三维旋转圆环！

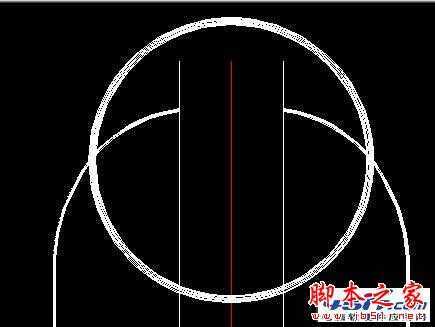

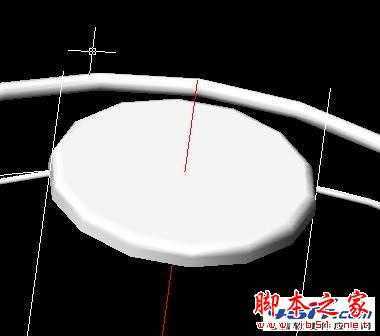

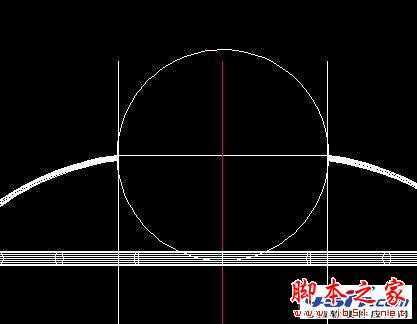

绘圆，绘一下大小稍比笼口大的圆，然后按上步三维旋转，再拉伸，倒圆角！如图。
改变坐标，输入PLAN，选C当前！

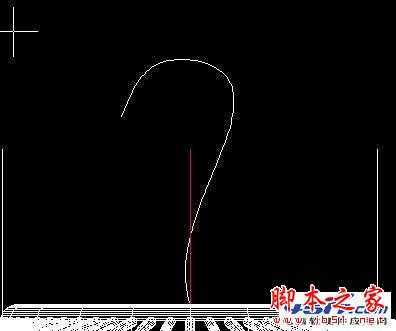

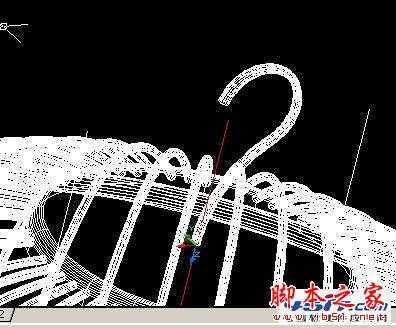

最后一步，做个挂钩！ 利用多段线pline，绘出挂钩拉伸路径！
改变轴标轴。XY面垂于拉伸路径！
绘出拉伸椭圆，大小如图，进行路径拉伸！

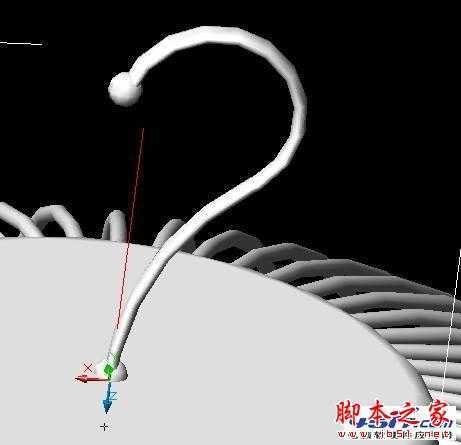

为了美观，在挂钩的顶端与末端加个小实心球sphere，位置如图！
之后再加上一个似木质颜色！ 现在基本搞定。

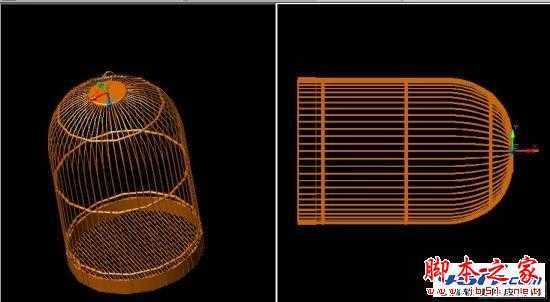

同时打印其实很简单，在CAD窗口中，打开多视口即可！
在CAD窗口中，选择视图---视口----再选择你两个视口或者三个视口，其中一个你可调为二维图，另一个调为三维图！这样你就可在同一张纸上打印二种视图！
