Java学习笔记（二）UML基础

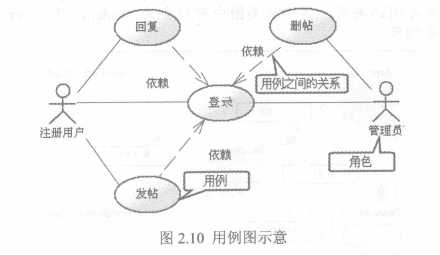

• 用例图：代表系统的一个功能模块，仅仅是系统功能的描述。用例图包括：用例、角色、角色和用例之间的关系以及系统内用例之间的关系。

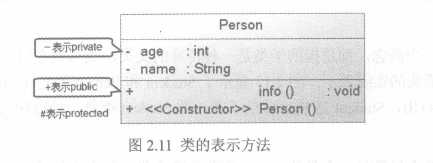

• 类图：表示系统中包含哪些实体，各实体之间如何关联。
•
• • 类图除了表示实体内部结构之外，还可以表示实体之间的相互关系，类之间的三种基本关系：

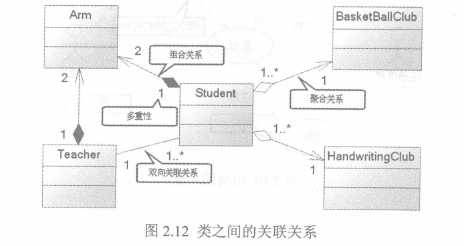

  • • 关联（包括聚合，组合）
    •
    •
    • 泛化（与继承同一个概念）
    •
    • •

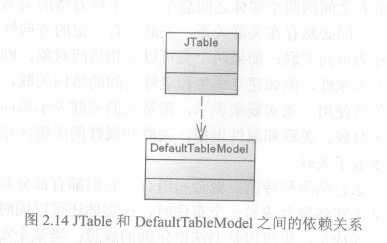

    • 依赖：如果一个类的改动会导致另一个类改动，则称为两个类存在依赖关系。
    •
    • •

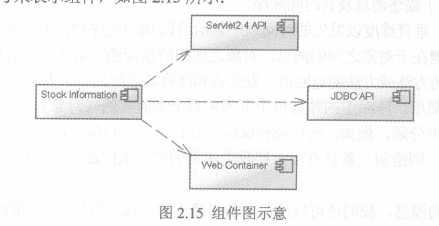

  • 组件图：大型应用程序通常不是一个类或一组类所能完成的，通常由一个或多个可部署的组件组成。可复用的组件通常打包成JAR,WAR包。组件图用于表示组件之间的依赖关系。
  •
  • •
  • 部署图

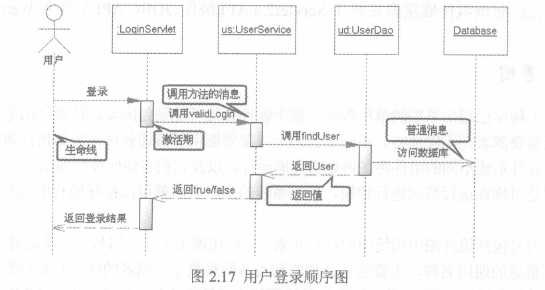

  • 顺序图：显示具体用例的详细流程，并且显示了流程中不同对象之间的调用关系，顺序图描述了对象之间的交互（顺序图和通信图都被称为交互图）。
  •
  • •

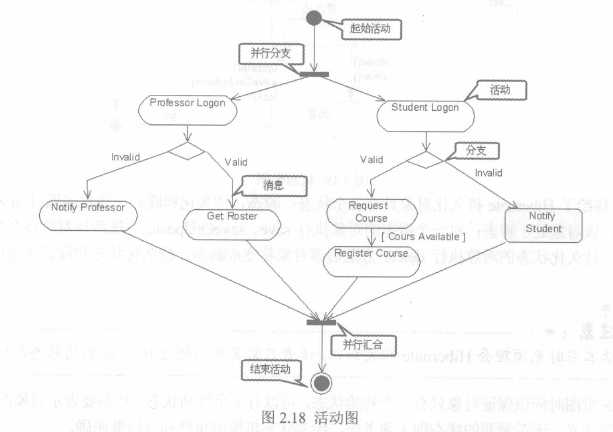

  • 活动图：用于描述用例内部的活动或方法的流程。
  •
  • •
  • 状态机图：描述某一对象生命周期中需要关注的不同状态，并会详细描述刺激对象状态改变的事件，以及对象状态改变时所采取的动作。
  •
  • •
