在cad 的绘图里面，很多人都是信手拈来，随便就绘图，那么在借助坐标系后，绘图将变得简单方便，利用坐标系的建立，物件尺寸大小，规格都会非常的精确，同时可以直接通过输入坐标就可以完成绘图。下面就为大家介绍cad2007坐标系的建立方法，来看看吧！
工具/原料
autocad2004、autoCAD2007
方法/步骤

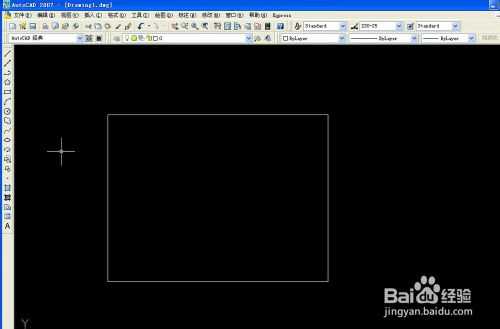

1、打开cad软件，在cad里绘制一个矩形，我们要把坐标系建立在矩形的最下面的一个点上。

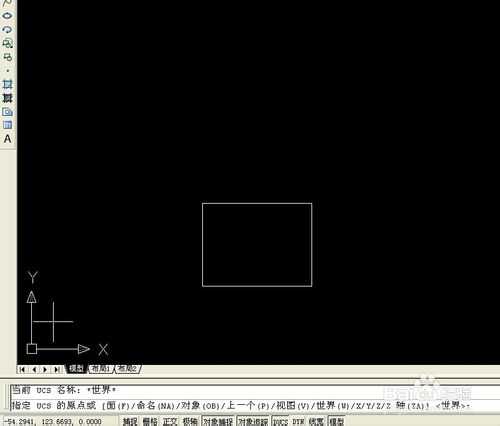

2、在cad的输入命令里面输入usc，然后entere键确定。
3、鼠标点到矩形最下面的一个点上

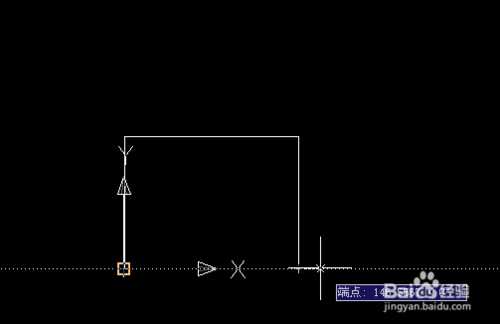

4、向水平方向拉伸，然后确定就可以确定x轴的方向。

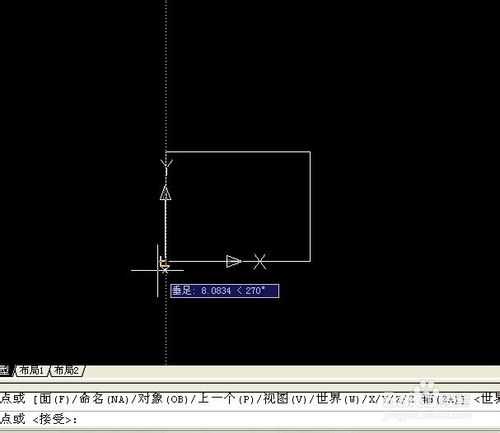

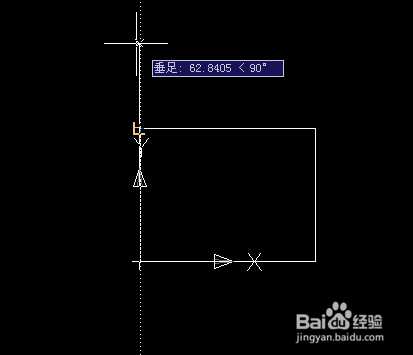

5、向垂直方向拉伸，就可以确定y轴的方向。

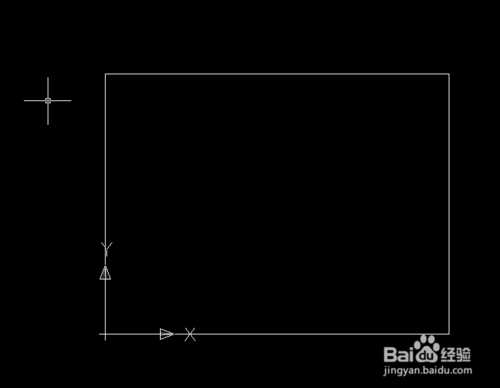

6、之后坐标系就会建立到矩形最下面的交点上，我们直接就可以输入坐标进行绘图。
在绘制三维图时，建立坐标系是第一步，和我们建立二维坐标系一样，三维坐标系和建立二维坐标系是一样的原理。
以上就是cad2007坐标系的建立方法图解，大家学会了吗？希望能对大家有所帮助！
