3damx教程：庭院中美丽清新紫色牵牛花

时间：2016-02-04 22:04:38 阅读：296 评论：0 收藏：0 [点我收藏+]

记得小时候在家里的庭院中种着牵牛花，美丽的花瓣总是给人一清新的感觉。今天，我们就通过3damx9.0来制作一朵紫色牵牛花吧……
先看一下最终效果：

技术分享

一、绘制实体

1、启动3dmax9.0，单击“创建”命令面板，点击“图形”按钮进入其创建图形命令面板，点击“星形”按钮，在顶部视图中绘制一星形Star01，进行参数定义，如图1所示。

技术分享

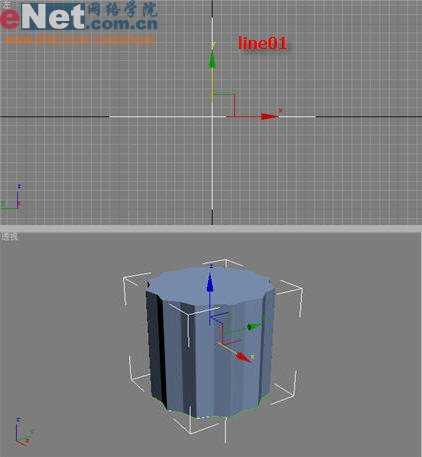

2、继续在“图形”创建命令面板中点击“线”按钮，在前视图中新建一线条Line01，然后选择星形Star01，单击“几何体”按钮进入其创建命令面板，在下拉列表中选择“复合对象”项，单击“放样”按钮进入其属性面板，单击“获取路径”按钮，在视图中单击“Line01”，得到放样物体“Loft01”，如图2所示。

技术分享

3、选中Loft01，单击“修改”命令面板，展开“蒙皮参数”卷展栏，去掉放养物体上下端的封盖，如图3所示。

技术分享

小提示：模型的面都是矢量的，只有从模型的正面看去才能看见，从背面看去是不可见的，因此为了方便为其指定一种双面材质。

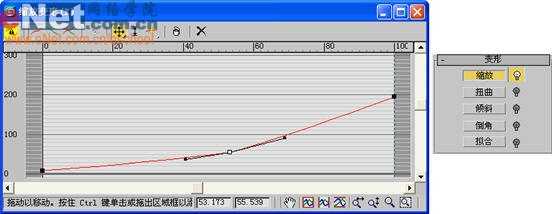

4、选中Loft01，单击“修改”命令面板，展开“变形”卷展栏，单击“缩放”按钮，在弹出的面板中修改其曲线，形成花的样子，效果如图4所示。

技术分享

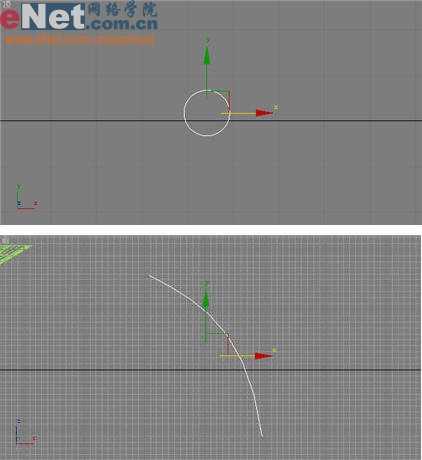

5、点击“创建”命令面板中的“图形”按钮进入其面板，点击“圆”按钮，在顶部视图中绘制一圆形Circle01，同样的，在前视图绘制一线条Line02，如图5所示。

技术分享

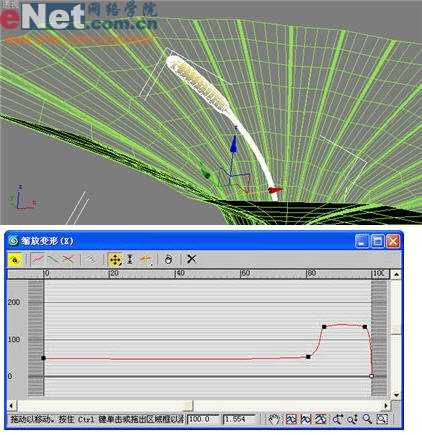

6、以Circle01为截面，线条Line02为路径进行放样，方法同步骤2，产生放样物体Loft02，同样打开其“变形”卷展栏，单击“缩放”按钮，在弹出的面板中修改其曲线，并调整其到花的中央位置，作为花蕊，效果如图6所示。

技术分享

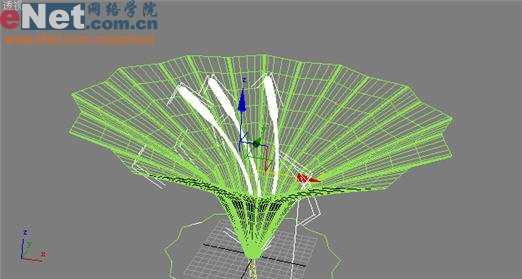

7、将调整后的花蕊进行复制，调整其位置，得到效果如图7所示。

技术分享

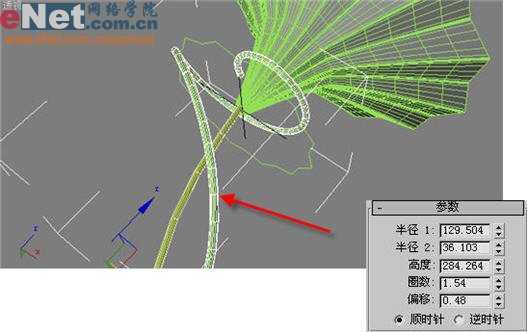

8、点击“创建”命令面板中的“图形”按钮，进入其创建面板，单击“螺旋线”按钮，在视图中绘制一螺旋线Helix01，调整其参数，作为花的藤蔓，如图8所示。

技术分享

小提示：类似的创建方法用线条产生一花茎效果。

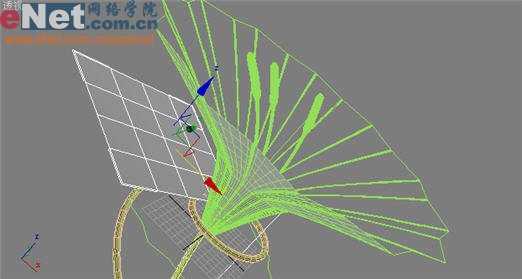

9、点击“创建”命令面板中的“几何体”按钮，进入其面板点击“平面”按钮，在视图中绘制一平面Plane01，适当调整其大小及位置，将来作为叶子，如图9所示。

技术分享

二、材质配置

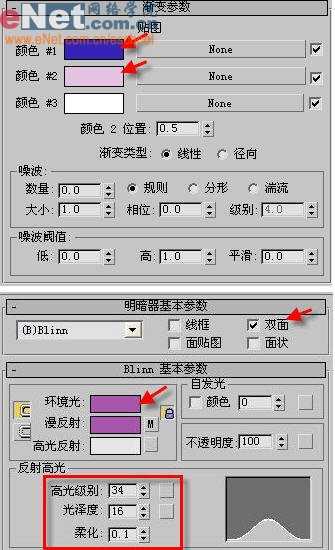

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“漫反射颜色”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“渐变”贴图，进入其属性面板，修改其参数，如图10所示。

技术分享

小提示：颜色1、颜色2、颜色3分别设定为三种渐变颜色，也可通过“none”按钮进行设定贴图；颜色2位置值用于设置颜色2的位置，当值为1时颜色2在最上层，整个贴图相当于是颜色2与颜色3的渐变贴图，反之，当值为0时相当于颜色1与颜色2的渐变贴图；渐变类型用于设置时按线性或径向方式进行渐变。

2、将第一样球材质赋予Loft01。

3、选择第二个样球，同样的打开“贴图”卷展栏，为“漫反射颜色”定义一“渐变”贴图，修改其参数，最终将材质赋予花蕊，如图11所示。

技术分享

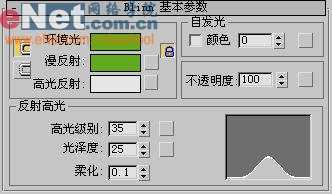

4、选择第三个样球，打开“blinn基本参数”卷展栏，修改其漫反射颜色及反射高光值，最终将材质赋予藤蔓及花茎，如图12所示。

技术分享

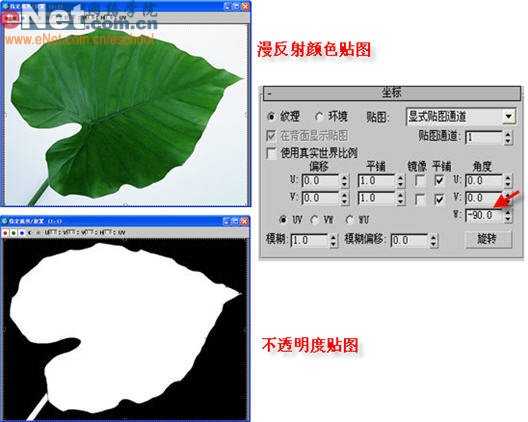

5、选择第四个样球，勾选“明暗器基本参数”卷展栏中的“双面”项，打开“贴图”卷展栏，为“满反射颜色”、“不透明度”各指定一位图，并适当调整其坐标角度，最终将材质赋予Plane01，如图13所示。

技术分享

6、可以为场景中添加两盏泛灯光，不用启动阴影贴图效果，最终渲染效果如图14所示。

技术分享
