AutoCAD打造一个逼真的元宝教程

时间：2016-02-05 14:18:10      阅读：231      评论：0      收藏：0      [点我收藏+]
本文由中国教程网 newdhj 原创，转载请保留此信息！

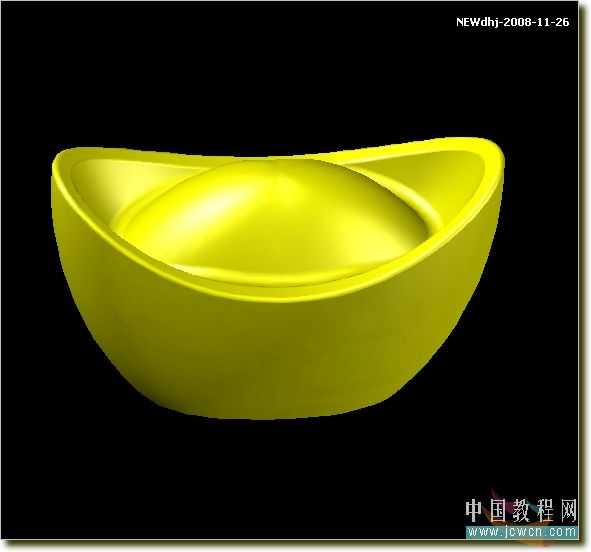

先发个刚渲染的元宝图。
恭喜大家发财！
技术分享

本文由中国教程网 newdhj 原创，转载请保留此信息！
先发个刚渲染的元宝图。
恭喜大家发财！
技术分享

此画法是用ACAD07以上版本

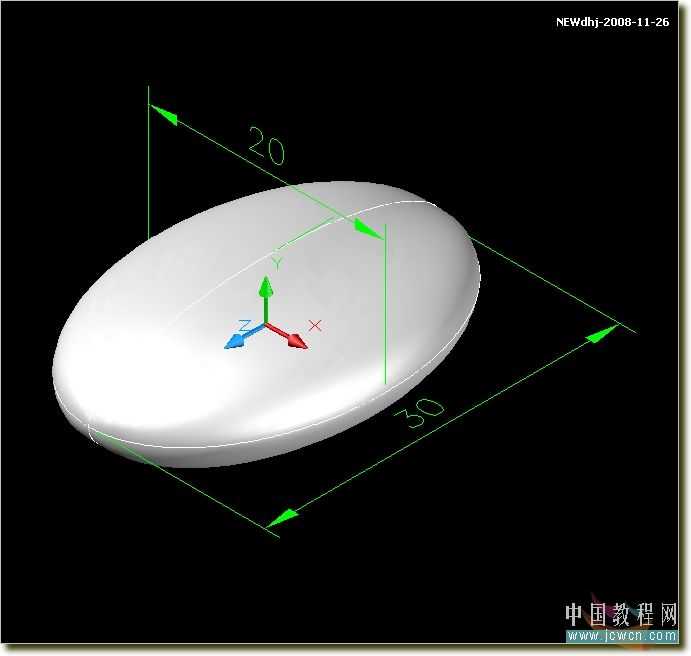

首先做个椭圆体

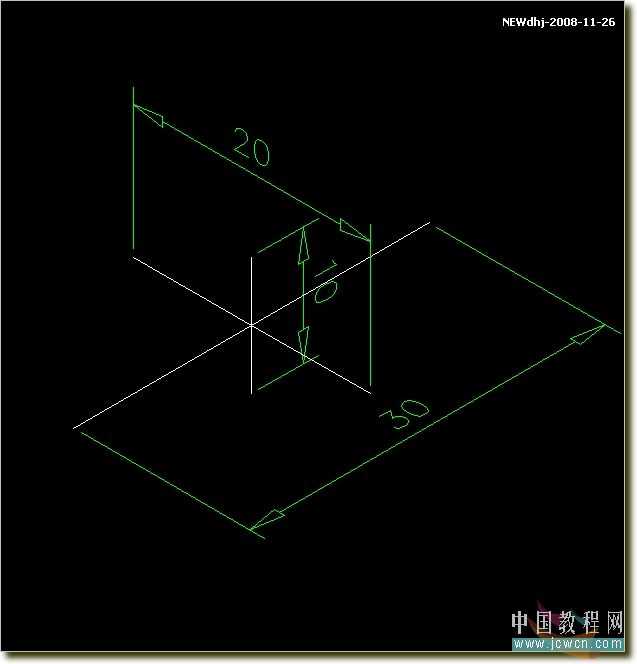

1、X、Y、Z分别做30、20、10中心相交的直线
技术分享

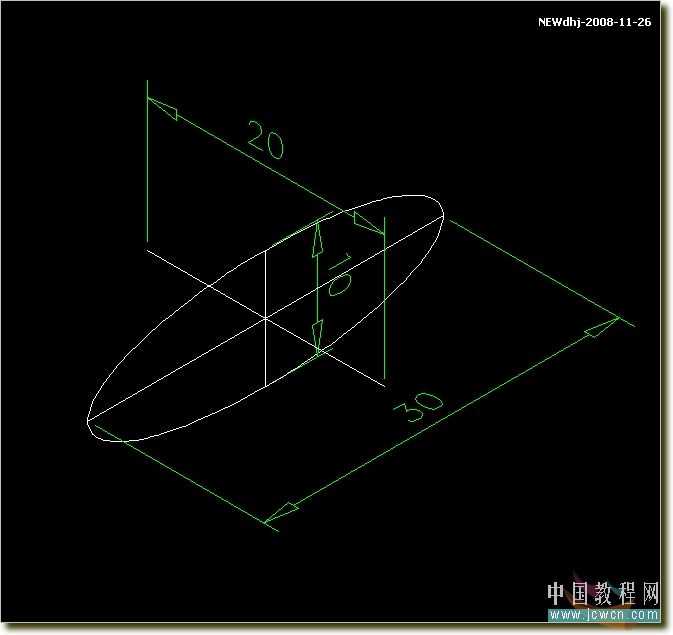

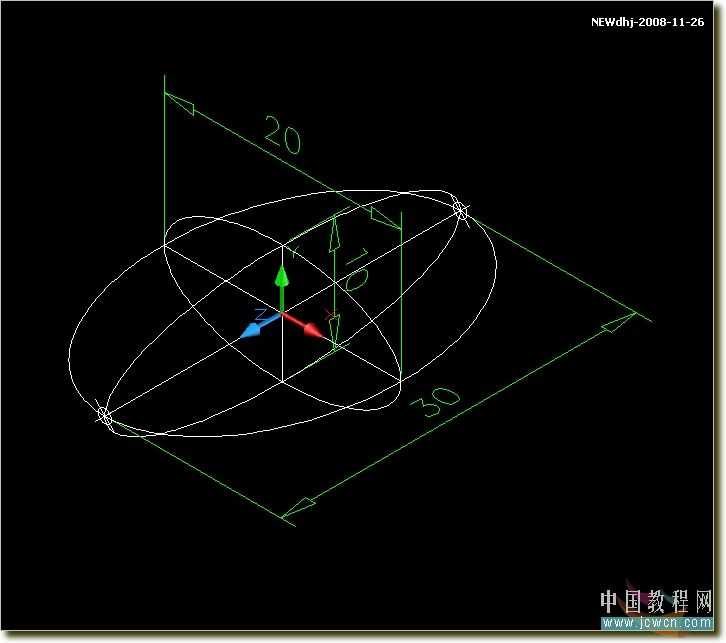

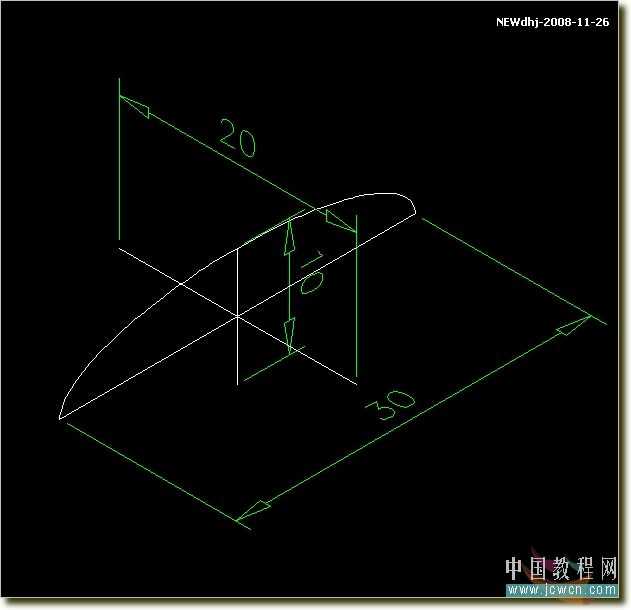

2、如图做一30x10的椭圆
技术分享
3、剪切半个
技术分享

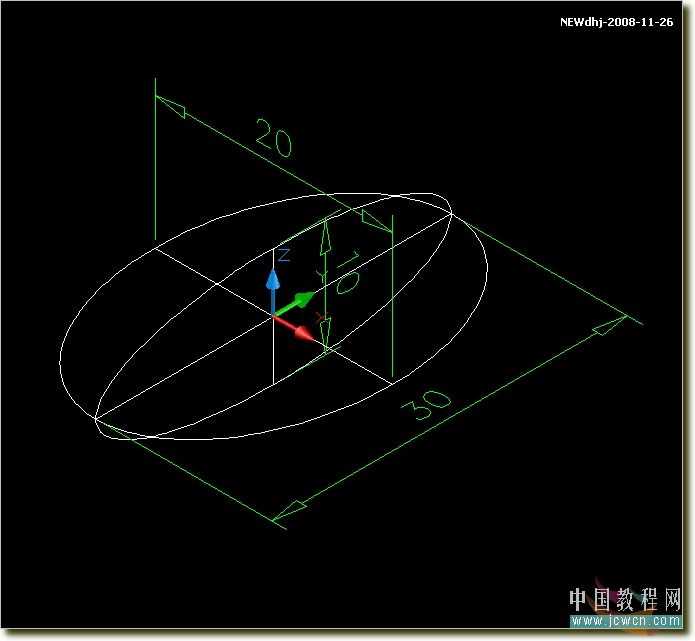

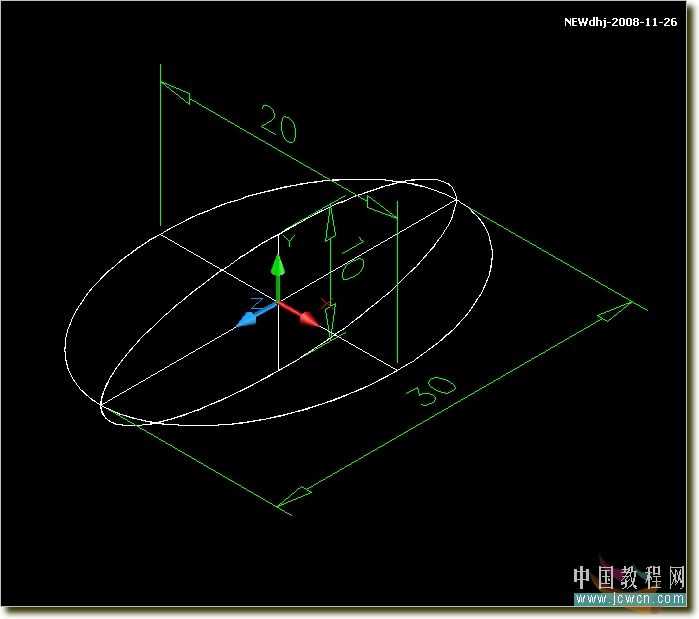

4、再镜像半个。调整UCS后，相同方法做30x20两半椭圆弧
技术分享
5、再次调整UCS中间做20x10椭圆,然后两头各画一个点
技术分享
6、导向放样成椭圆实体
技术分享
技术分享

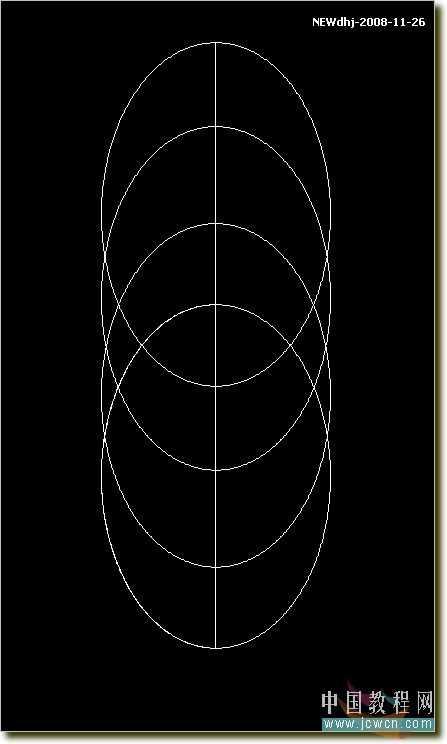

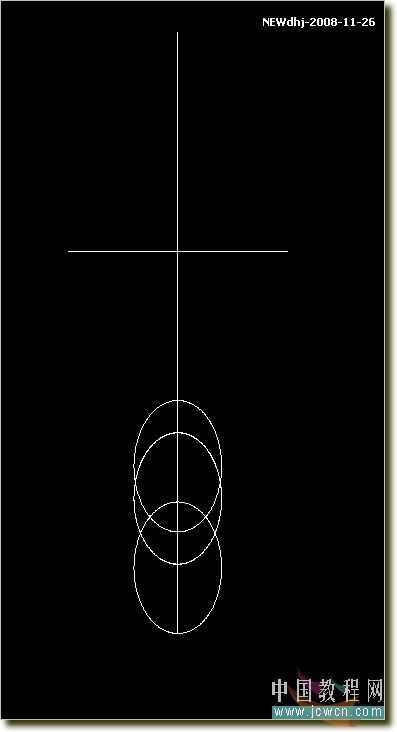

7、将椭圆实体再复制三个做辅助椭圆实体
技术分享

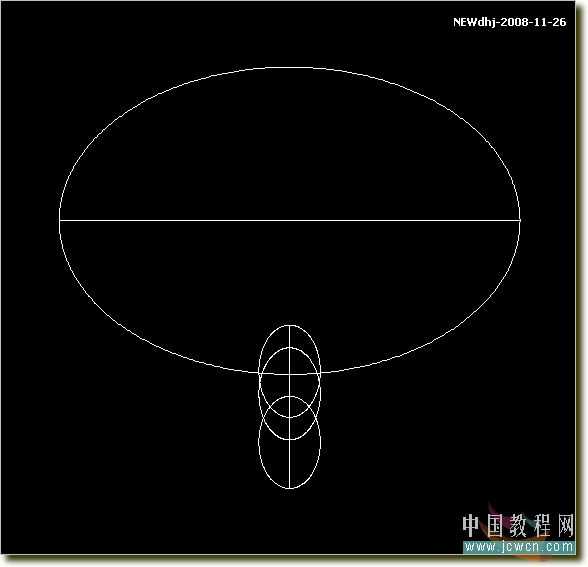

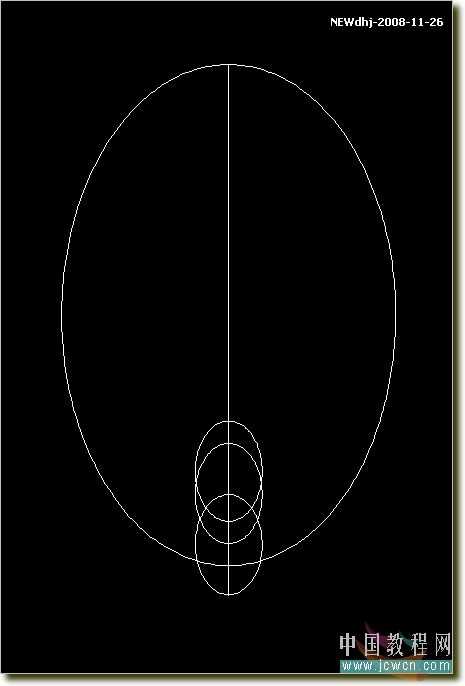

8、把其中一个辅助椭圆实体放大5倍
技术分享
9、以中心水平旋转90°
技术分享

10、以中心垂直旋转90°
技术分享

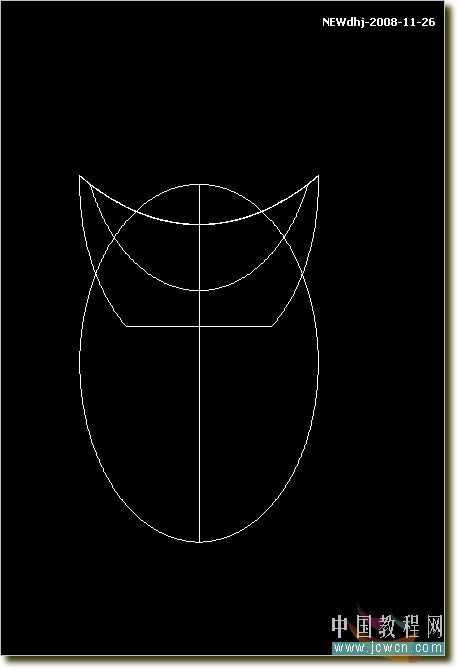

11、移动位置与主椭圆实体差集
技术分享

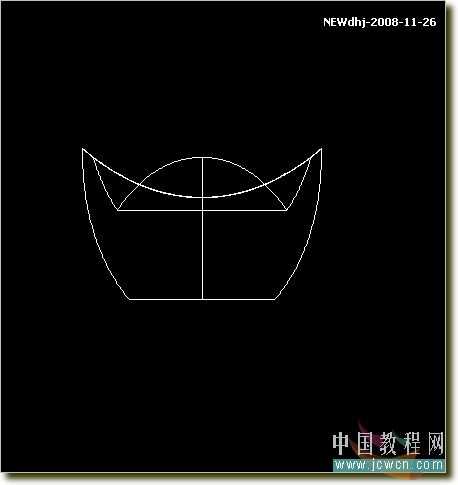

12、水平剖切主椭圆实体做个平底
技术分享

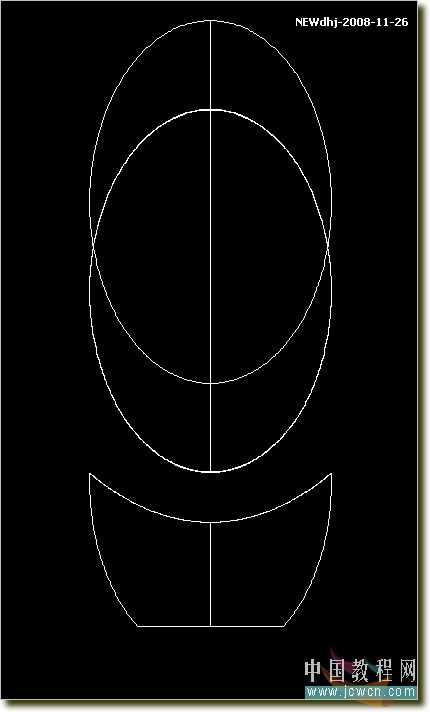

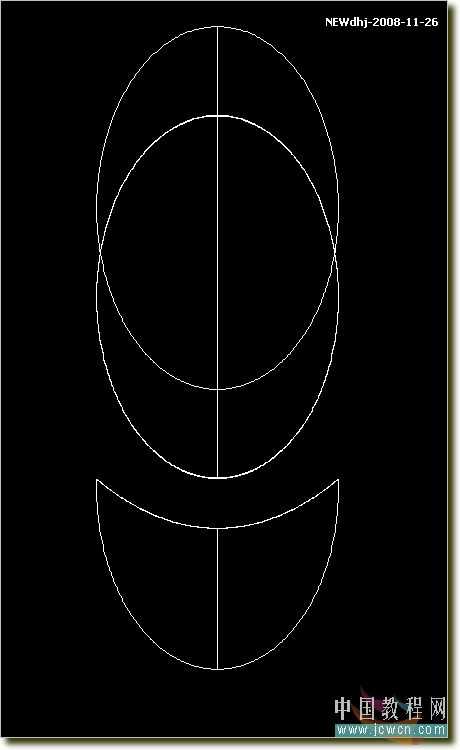

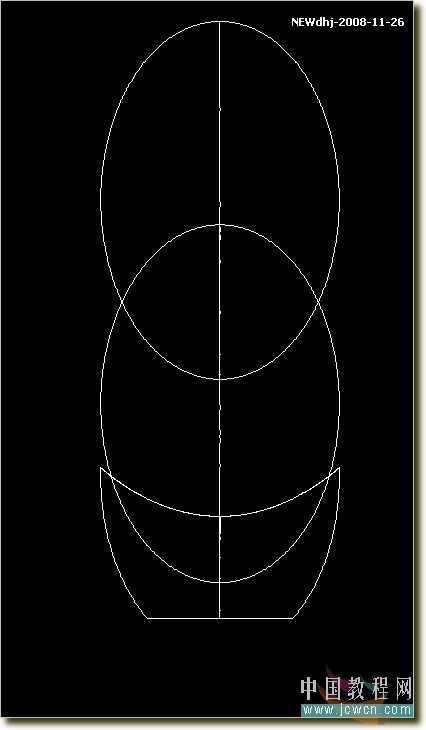

13、再一个辅助椭圆实体移动位置
技术分享
14、差集
技术分享

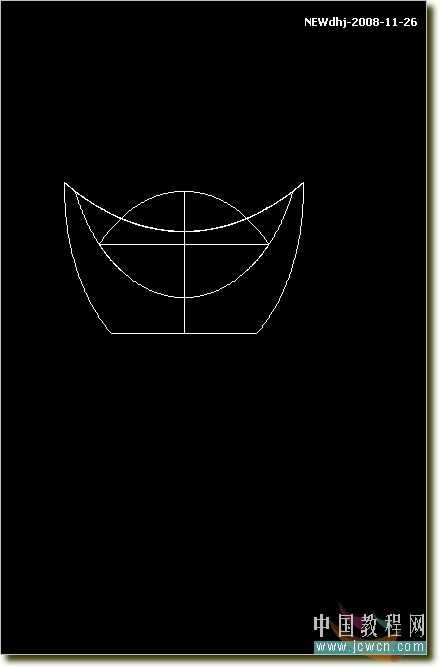

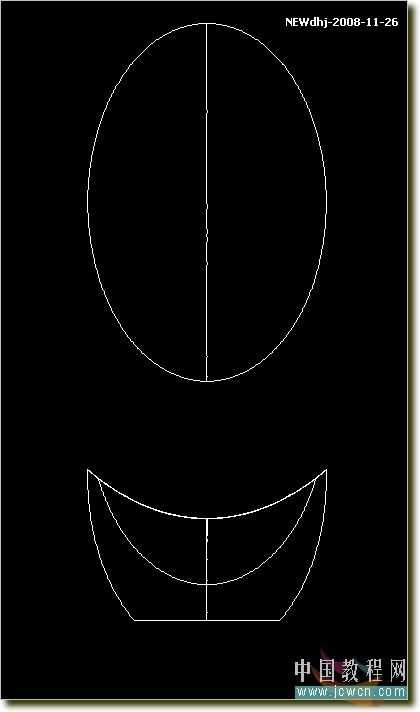

15、最后一个辅助椭圆实体移动位置
技术分享

16、主体原地复制一个与辅助椭圆实体差集
技术分享
17、两个实体并集
技术分享

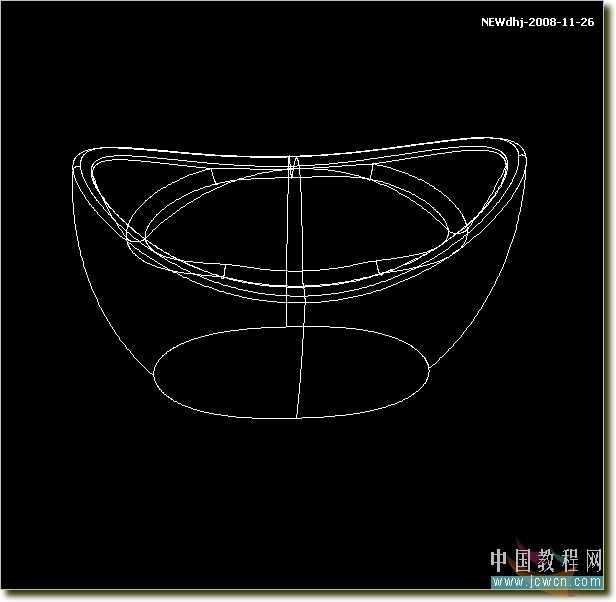

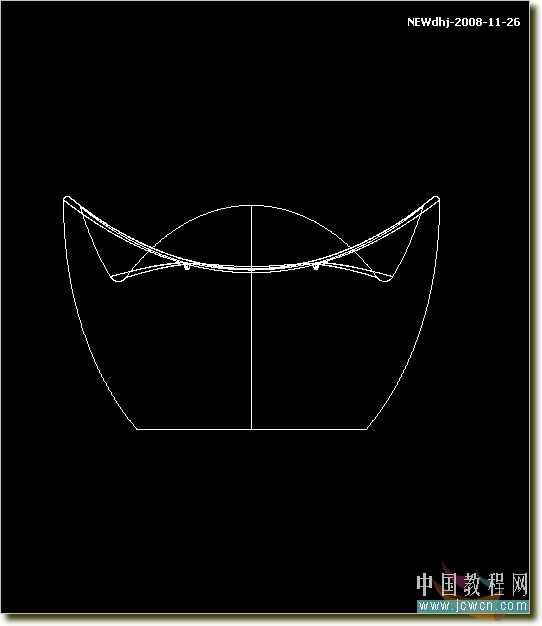

18、倒圆角，完成。
技术分享
技术分享
技术分享

AutoCAD打造一个逼真的元宝教程

原文：http://www.jb51.net/autocad/8913.html
