3DMAX制作吉它效果图

　　制作思路方法简介：对于吉它的制作，我们首先要选择制作工具，这里我们打算使用３ＤＳ　ＭＡＸ软件进行制作，接下来就要确定制作中所使用的方法，通过对吉它进行观察，我们的想法是在３ＤＳ　ＭＡＸ软件中不使用一种建模方法来制作，因为如果只使用一种建模方法的话会有很多的局限性，这篇教程里用到的建模方法主要有３ＤＳ　ＭＡＸ５中的ＮＵＲＢＳ工具、ＥＤＩＴＡＢＬＥ　ＰＯＬＹ工具、ＥＤＩＴＡＢＬＥ　ＭＥＳＨ工具、放样建模工具等，下面我们就开始进行我们的吉它建模。

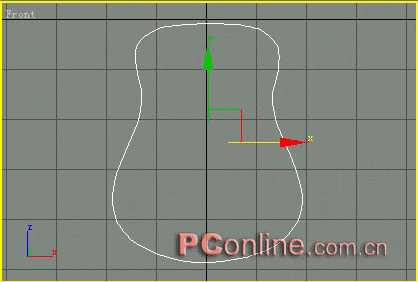

　　１、打开３ＤＳ　ＭＡＸ５软件，单击工具栏中的ＳＨＡＰＥＳ钮，在其下的下拉列表中选择ＮＵＲＢＳ　ＣＵＲＶＥＳ项，然后按下ＣＶ　ＣＵＲＶＥ钮，在ＦＲＯＮＴ视图中画出吉它主体部分的轮廓线，如图ＪＴ１所示。

技术分享

图JT01

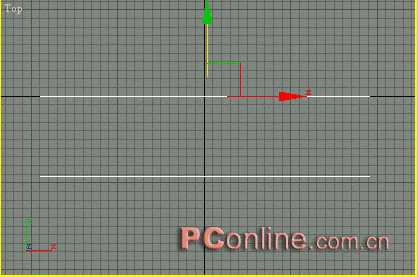

　　２、激活ＴＯＰ视图，然后按下键盘上的ＳＨＩＦＴ键，使用鼠标在ＴＯＰ视图中沿Ｙ轴拖动我们绘制的曲线复制出一个新的曲线，如图ＪＴ２所示。

技术分享

图JT02

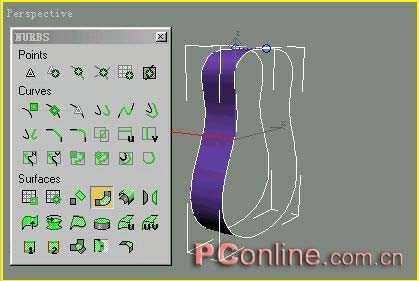

　　３、选择其中的一条曲线，然后单击ＭＯＤＩＦＹ钮进入修改命令面板中，单击修改命令面板上的ＡＴＴＡＣＨ钮，然后再单击另一条曲线，这样我们就将这两条曲线结合成了一个整体。然后在ＮＵＲＢＳ工具箱中选择ＣＲＥＡＴＥ　ＢＬＥＮＤ　ＳＵＲＦＡＣＥ命令，然后分别单击两条曲线，这样就在两条曲线之间建立了一个融合的曲面，如图ＪＴ３所示，如果融合以后看不到曲面，可能是法线反了，我们可以单击修命令面板上的ＦＬＩＰ钮进行法线反转。

技术分享

图JT03

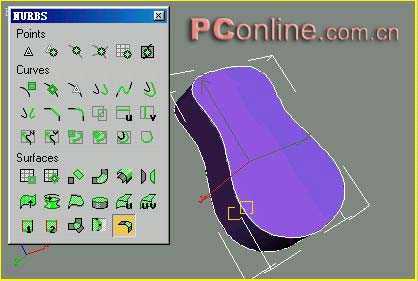

　　４、单击ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ　ＣＡＰ　ＳＵＲＦＡＣＥ工具，然后在两个曲线上分别单击，这样我们就建立了两个封盖曲面，如图ＪＴ４所示，同样，如果法线反了我们可以勾选ＦＬＩＰ选项。

技术分享

图JT04

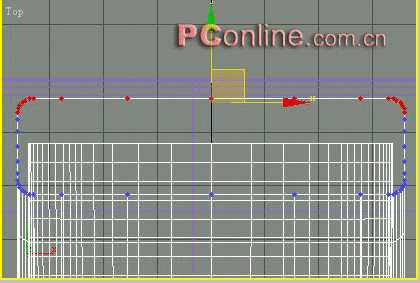

　　５、我们观察吉它的主体部分，大体形状已经出来了，不过边角过于生硬，边角的部分应该是光滑的过渡，我们来对边角部分进行一下处理，单击ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ　ＦＩＬＬＥＴ　ＳＵＲＦＡＣＥ工具，在视图中先点击吉它侧面，再点击正面，然后勾选修改命令面板上的ＴＲＩＭ　ＦＩＲＳＴ　ＳＵＲＦＡＣＥ和ＴＲＩＭ　ＳＥＣＯＮＤ　ＳＵＲＦＡＣＥ下的ＴＲＩＭ　ＳＵＲＦＡＣＥ项，这样我们就在两个曲面之间建立了一个过渡曲面，过渡曲面的大小可能通过调整修改命令面板上的ＳＴＡＲＴ　ＲＡＤＩＵＳ值的大小来调整。同样在另外的一个边角处进行同样的操作，制作出过渡的曲面，这样吉它的主体部分造型大体上就完成了。如图ＦＴ５所示。

技术分享

图JT05

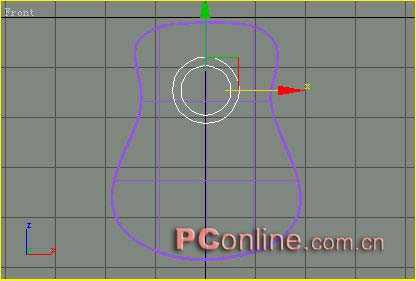

　　６、下面我们在吉它的主体上面挖出一个洞，首先在ＦＲＯＮＴ视图中绘制出两个圆形，这两个圆形都是单独的，然后分别将这两个圆形转化成编辑样条线的形式，即在视图中选择圆形，按下鼠标右键，在弹出的菜单中选择ＥＤＩＴＡＢＬＥ　ＳＰＬＩＮＥ项即可。这样做的目的主要是使圆形在转化成ＮＵＲＢＳ线后不至于出错，在ＭＡＸ中进行线型的ＮＵＲＢＳ转化经常会出现问题，所以要首先要塌陷为样条曲线的方式再进行转化。如图ＪＴ６所示。

技术分享

图JT06

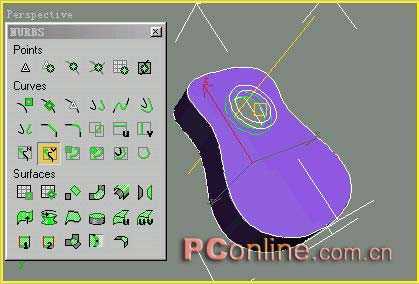

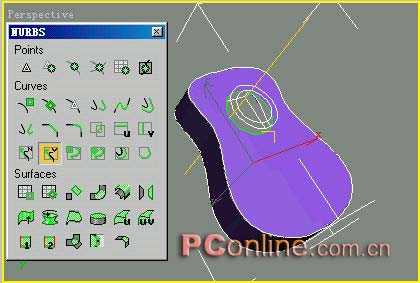

　　７、选择吉它的主体部分，进入修改命令面板中，单击ＡＴＴＡＣＨ钮，然后分别单击两个圆形，这样这两个圆形就被结合进来了，激活ＦＲＯＮＴ视图，在ＮＵＲＢＳ工具箱中选择ＣＲＥＡＴＥ　ＶＥＣＴＯＲ　ＰＲＯＪＥＣＴＥＤ　ＣＵＲＶＥ工具，然后在视图中先点击半径较大的圆，再点击吉它的曲面，然后按下命令面板的的ＴＲＩＭ钮进行剪切，这样我们就在吉它的曲面上剪切出了一个圆形的洞，如图ＪＴ７所示。

技术分享

图JT07

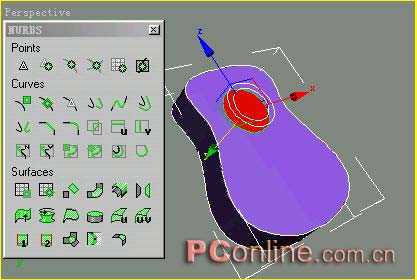

　　８、单击工具箱中的ＣＲＥＡＴＥ　ＣＡＰ　ＳＵＲＦＡＣＥ工具，在吉它曲面上我们刚刚挖出的洞的边线上单击，建立一个封闭的曲面，如图ＪＴ８所示，我们这样做的目的主要是为了以后进行材质贴图时做准备，如图ＪＴ８所示。

技术分享

图JT08
　　９、下面我们重复第７步的工作，这次不同的是我们首先点击的是半径较小的圆形，然后再点击我们上一步才建立的圆形的封盖曲面，然后进行剪切，这样我们就又剪切出了一个圆形的洞，如图ＪＴ９所示，至此我们的吉它的主体部分制作完成，ＮＵＲＢＳ建模的工具使用也告一段落，其余部分的建模我们将使用其它的工具。

技术分享

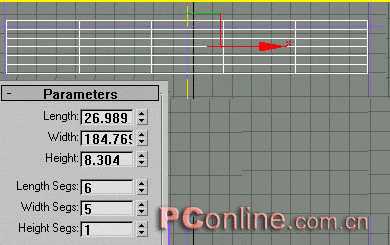

图JT09 １０、下面我们来制作吉它主体上面用于固定吉它弦的部分，我们将使用ＥＤＩＴＡＢＬＥ　ＰＯＬＹ的方便来制作，首先在ＴＯＰ视图中创建一个立方体，参数设置如图ＪＴ１０所示。
技术分享

图JT10

　　１１、在ＴＯＰ视图中选择我们创建的长方体，按下鼠标右键，在弹出的菜单中选择ＣＯＮＶＥＲＴ　ＴＯ　ＥＤＩＴＡＢＬＥ　ＰＯＬＹ项，然后在修改命令面板中进行点的次物体级别中，选择如图ＪＴ１１所示的两个点。
技术分享

图JT11
　　１２、将选择的两个点向上移动到如图ＪＴ１２所示的位置。
技术分享

图JT12

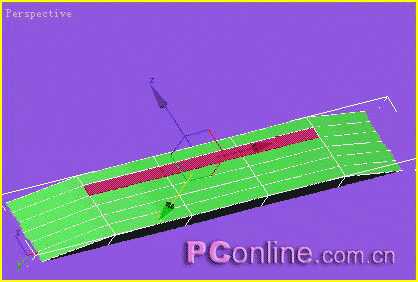

　　１３、进入多边形的次物体级别中，激活透视图，按下键盘上的Ｆ４键打开边面显示，选择如图ＪＴ１３所示的多边形。
技术分享

图JT13

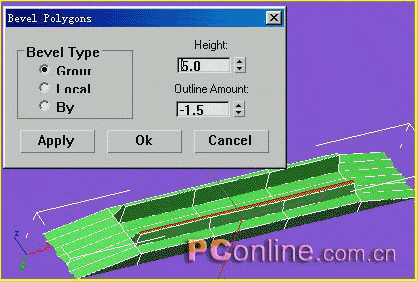

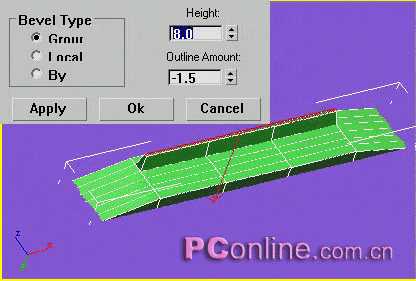

　　１４、使用多边形的ＢＥＶＥＬ命令制作出一个导角，如图ＪＴ１４所示。
技术分享

图JT14
　　１５、同理，再次使用导角工具制作出另外一组导角，如图ＪＴ１５所示。
技术分享

图JT15

　　１６、使用圆环工具制作出一个圆环，它是用来连接吉它弦的，如图ＪＴ１６所示。
技术分享

图JT16

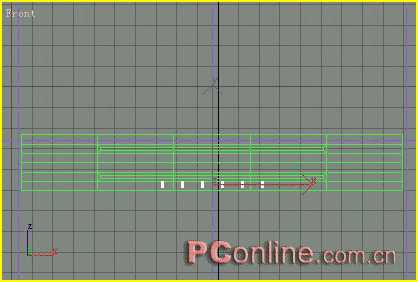

　　１７、使用移动复制的方法再复制出５个，如图ＪＴ１７所示。
技术分享

图JT17 3DMAX教程网:jb51.net

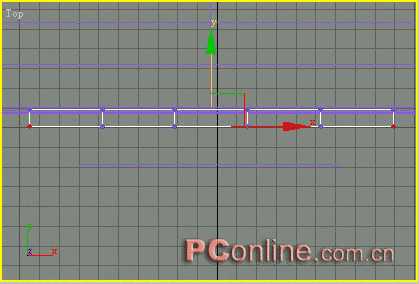

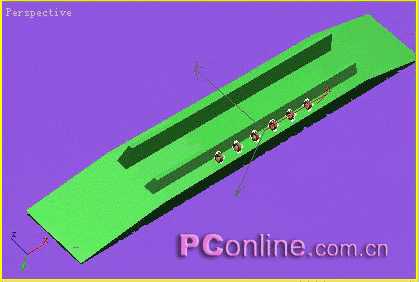

　　１８、分别调整它们至吉它主体上圆孔下方的位置，如图ＪＴ１８所示。
技术分享

图JT18

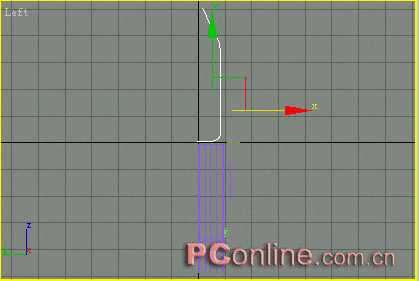

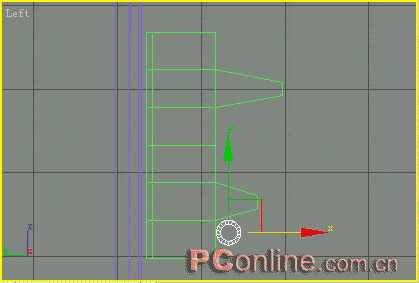

　　１９、下面我们将使用放样的方法制作出吉它的把，首先使用画线工具在ＬＥＦＴ视图中画出一条曲线，如图ＪＴ１９所示。
技术分享

图JT19

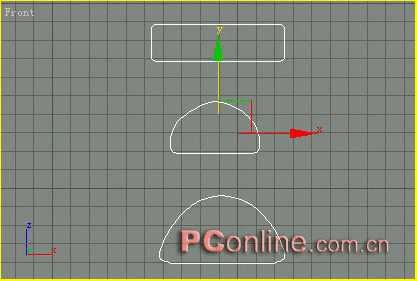

　　２０、在视图中再画出几个用于放样的图形，如图ＪＴ２０所示。
技术分享

图JT20

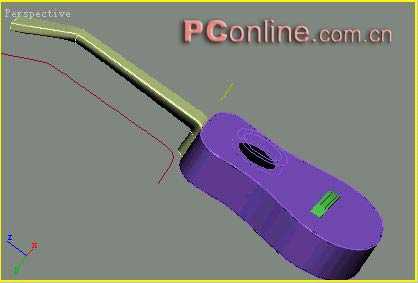

　　２１、首先选择线型，然后单击ＣＲＥＡＴＥ／ＧＥＯＭＥＴＲＹ钮，单击其下拉列表，选择ＣＯＭＰＯＵＮＤ　ＯＢＪＥＣＴＳ项，然后单击ＬＯＦＴ工具，单击ＧＥＴ　ＳＨＡＰＥ钮，首先设置ＰＡＴＨ的值为０，然后单击长方形，然后设置ＰＡＴＨ的值为２６，再次单击ＧＥＴ　ＳＨＡＰＥ钮，然后在视图中点击半径较小的半圆，然后再设置ＰＡＴＨ的值为１００，单击ＧＥＴ　ＳＨＡＰＥ钮，然后在视图中点取半径较大的半圆，这样我们就利用放样的方法得到了如图ＪＴ２１所示的吉它把的大体形状。
技术分享

图JT21

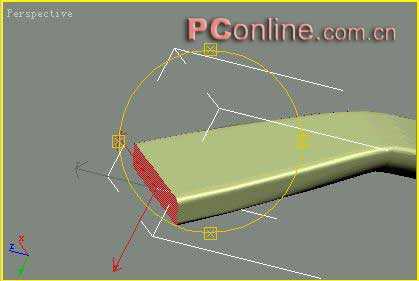

　　２２、吉它把还不是很完整，它的顶部是三角形的，我们来进行一下调整，首选择选择放样的吉它把，按下鼠标右键，在弹出的菜单中选择ＣＯＮＶＥＲＴ　ＴＯ　ＥＤＩＴＡＢＬＥ　ＭＥＳＨ项，然后进入多边形层级中，选择如图ＪＴ２２所示的多边形。
技术分享

图JT22

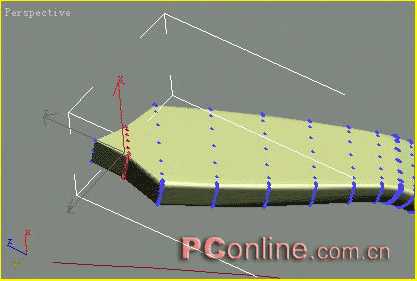

　　２３、使用ＥＸＴＲＵＤＥ命令对所选择的多边形进行挤出操作，注意值不要太大，然后进入点的次物体级别中，我们将对如图ＪＴ２３所示的部分点进行编辑操作，通过对点的调整来制作出三角形的顶部。
技术分享

图JT23

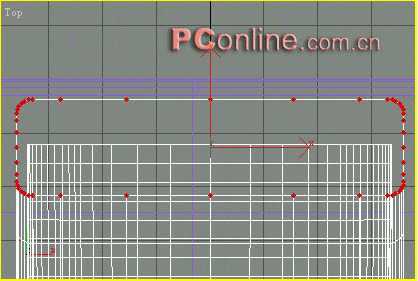

　　２４、选择如图ＪＴ２４所示的部分点，然后在修改命令面板中设置ＷＥＬＤ下的ＳＥＬＥＣＴＥＤ的值为１００，然后按下ＳＥＬＴＣＴＥＤ钮，这样我们选择的部分点就焊接到了一起。
技术分享

图JT24

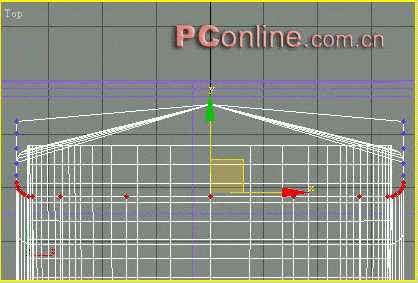

　　２５、同理选择下半部分的点进行焊接操作，如图ＪＴ２５所示。
技术分享

图JT25

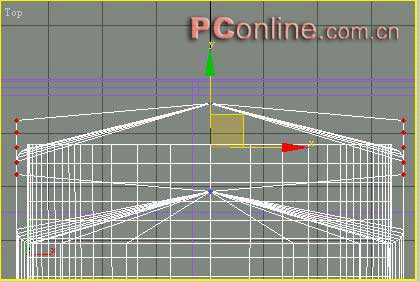

　　２６、最后选择中间部分的点进行焊接操作，如图ＪＴ２６所示。
技术分享

图JT26

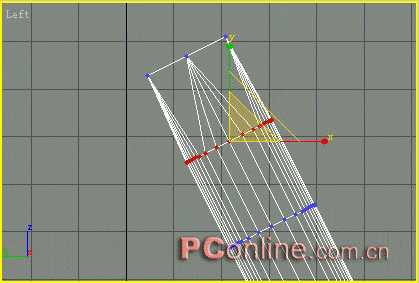

　　２７、对ＬＥＦＴ视图进行局部放大显示，然后选择如图ＪＴ２７所示的部分点，对这些点进行缩放操作。
技术分享

图JT27 ２８、最终调整完成的形状如图ＪＴ２８所示。
技术分享

图JT28

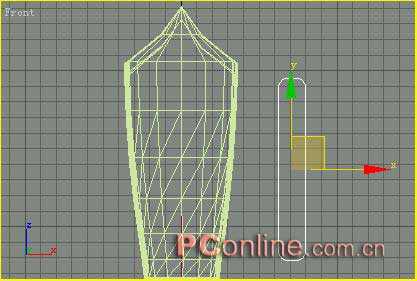

　　２９、下面我们需要在吉它把的顶部挖出两个洞，以放置吉它的弦，首先在视图中画出一个长方形，如图ＪＴ２９所示。
技术分享

图JT29

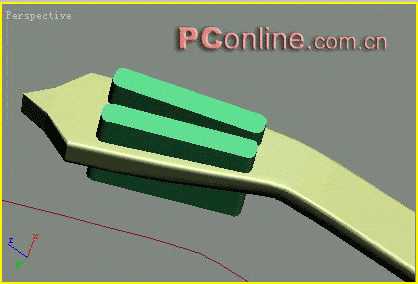

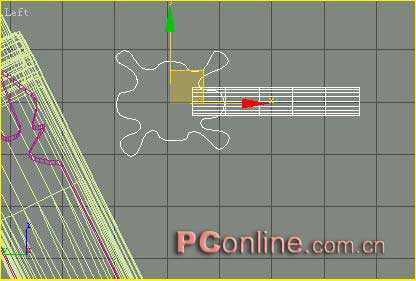

　　３０、进入修改命令面板中，单击其下接列表，为长方形加入一个ＥＸＴＲＵＤＥ的修改命令，再复制出一个，调整它们的位置如图ＪＴ３０所示。
技术分享

图JT30

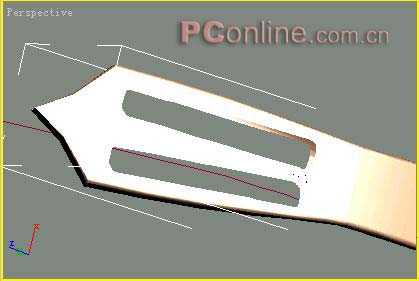

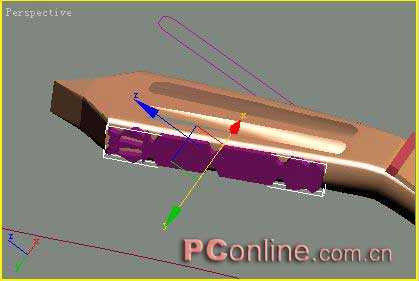

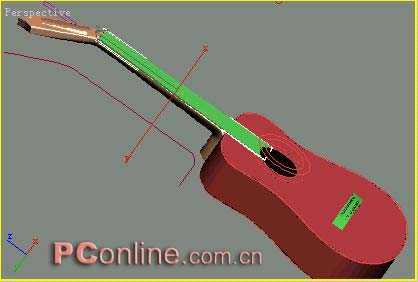

　　３１、我们将使用布尔运算的方法挖出两个洞，单击ＣＲＥＡＴＥ／ＧＥＯＭＥＴＲＹ钮，单击其下拉列表，选择ＣＯＭＢＯＵＮＴ　ＯＢＪＥＣＴＳ项，首先在视图中选择吉它把，然后单击ＢＯＯＬＥＡＮ，在其下选择Ａ－Ｂ方式，然后单击ＰＩＣＫ　ＯＰＥＲＡＮＤ　ＯＢＪＥＣＴ项，在场景中单击其中的一个长方体，这样我们就挖出了一个洞，首先将完成一次布尔运算的吉它把塌陷，再进行另外一次布尔运算，以制作出另外一个洞，这样布尔运算才不至于出错。如图ＪＴ３１所示。
技术分享
