本文以MAX2014为例，介绍点捕捉工具的使用方法。

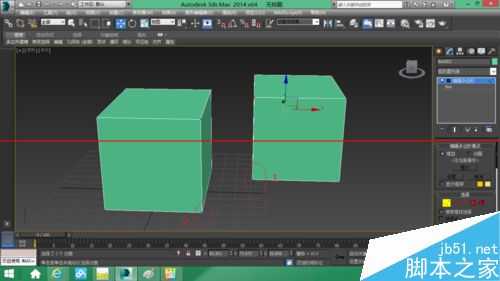

1、在MAX软件中新建一个Box。

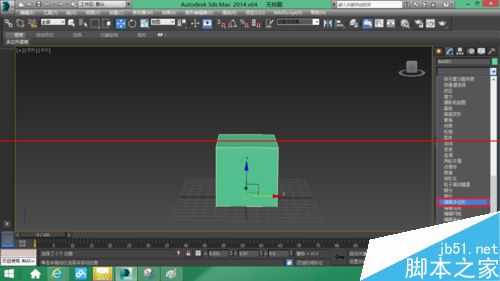

2、将Box转化为可编辑多边形，可直接单击右键选择“转化为可编辑多边形”，也可以在修改器中选择“编辑多边形”。

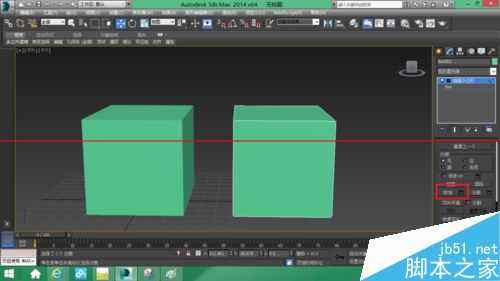

3、再复制一个新的Box，将两个Box附加：在其中一个Box可编辑多边形的状态下，在面板中点击“附加”，再选择另一个Box。

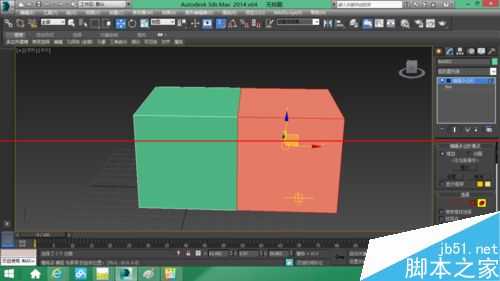

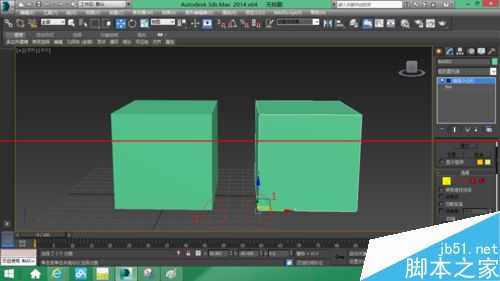

第一种：两个点的重合，例如：将点1和点2重合，使两个Box并排且交点重合。

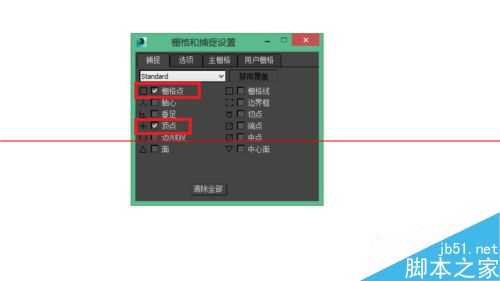

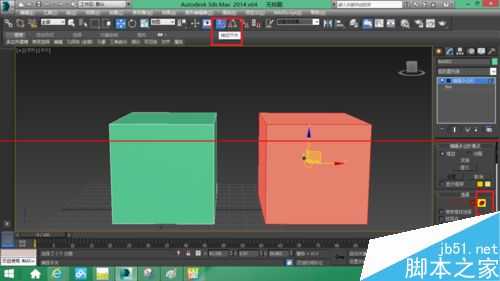

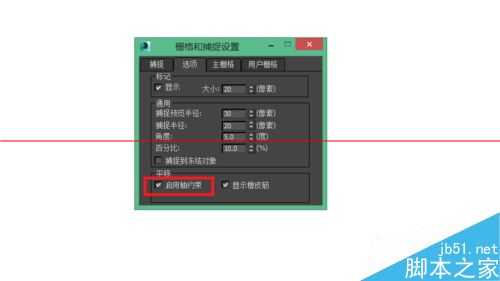

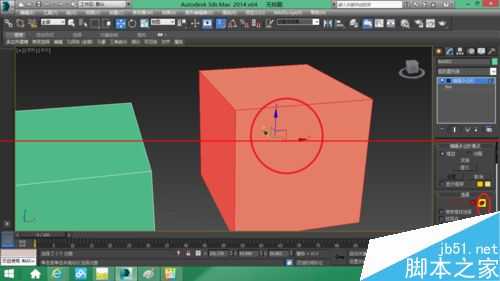

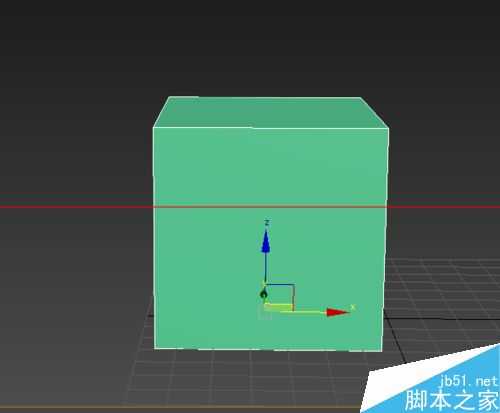

打开捕捉工具，右键点击捕捉工具设置捕捉选项，选择“栅格点”、“顶点”，在选项中选择“启动轴约束”。在编辑多边形的“元素”级别下选中Box2，点击坐标轴，当坐标轴三个轴向上都变为黄色时，将鼠标放到点1处，鼠标会变为十字形，此时将点拖动到点2上，两个Box的点1和点2就重合了，且两个Box中间没有空隙。
第二种：两个单个轴向上的对齐方法。例如：将点1的Y轴和点2对齐。

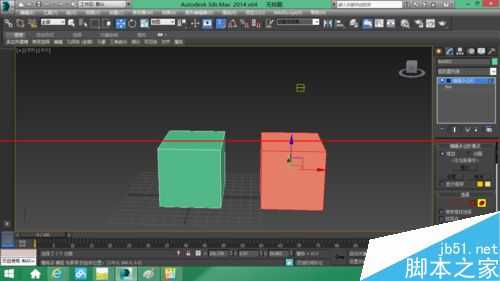

同理，打开捕捉工具，在“元素”的级别下选中Box2，点击坐标轴的Y轴，使得Y轴变为黄色。将鼠标放到点1处，鼠标会变为十字形，此时将点拖动到点2上，点1和点2的Y轴就值就相同了。
4、此外，你也可以尝试一下X轴，Z轴的对齐方法。
