3damx9.0教程：制作精巧的烟灰缸

时间：2016-02-07 20:32:49 阅读：221 评论：0 收藏：0 [点我收藏+]

烟灰缸是家庭中必备的生活用品，一个精美的烟灰缸不只是用作存放烟灰之用，而且还可以作为装饰品装点环境。今天，我们就通过3damx9.0来制作一个精巧的烟灰缸吧……

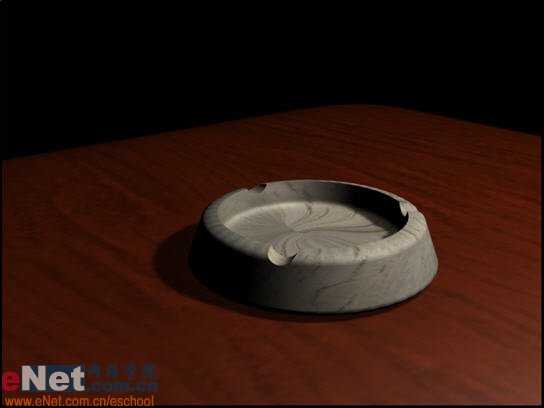

先看一下最终效果：

技术分享

一、绘制实体

1、启动3dmax9.0，单击“创建”命令面板，选择“几何体”创建面板，在下拉列表中选择“标准基本体”项，单击“圆锥体”按钮，在顶部视图中绘制一圆台Cone01，如图1所示。

技术分享

小提示：在绘制时首先用鼠标拖出圆锥体的底部，然后释放鼠标左键，上下移动鼠标设置圆锥体的高度，最后设置圆锥体的顶部。

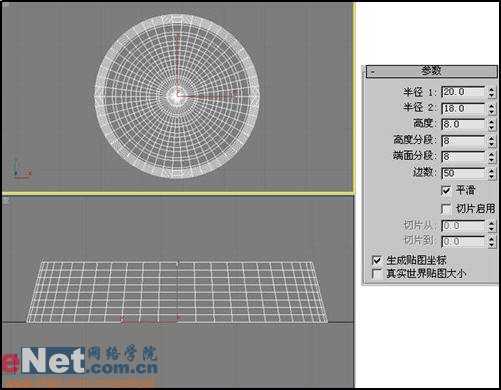

2、选中Cone01，单击“修改”命令面板，展开“参数”卷展栏，修改相关尺寸，效果如图2所示。

技术分享

小提示：通过“边数”值的增加可以让圆锥体表面更加光滑；增加“高度分段”、“端面分段”值可以为后面对物体表面光滑处理时得到更好的效果。

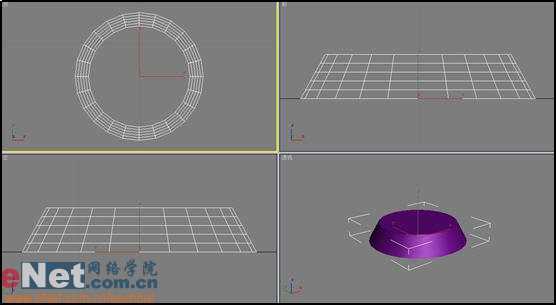

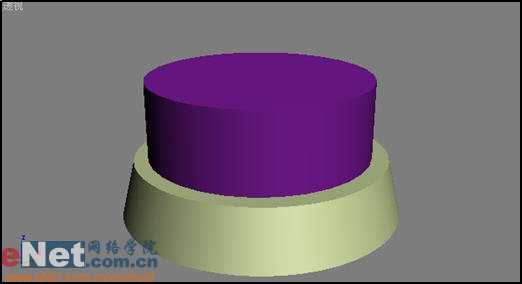

3、在“几何体”创建命令面板中，单击“圆柱体”按钮，在顶部视图中绘制一圆柱体Cylinder01，如图3所示。

技术分享

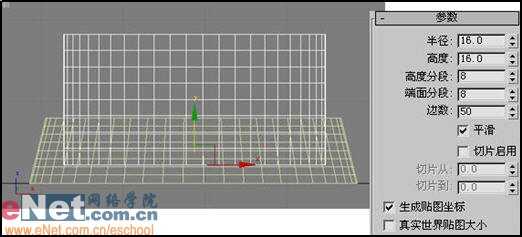

4、选中Cylinder01，单击“修改”命令面板，打开“参数”卷展栏，修改相关参数，如图4所示。

技术分享

小提示：圆柱的底部应当略高于圆锥的底部，这样通过下面的布尔运算就能得到一个底部封闭的复合体。

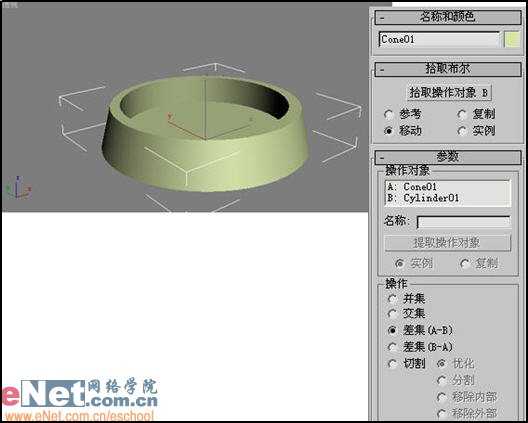

5、选择Cone01，在“几何体”创建命令面板中，选择下拉列表框中的“复合对象”项，进入复合物体创建面板。单击“布尔”按钮，打开布尔操作属性面板，单击“拾取操作对象B”按钮，将鼠标指针移到Cylinder01上，单击鼠标左键，二者相交的部分均被减去，得到一复合Cone01，如图5所示。

技术分享

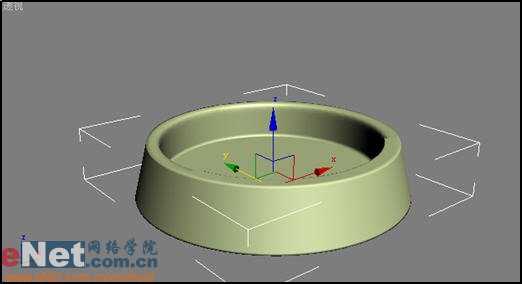

6、选中Cone01，单击“修改”命令面板，在“修改器列表”下拉框中选择“网格平滑”项，打开“细分量”卷展栏，将“迭代次数”值定为2，修改后的效果如图6所示。

技术分享

小提示：迭代值越高，物体的分段数就越大，文件也就越大，在渲染时速度就会变得很慢，因此不能将其设置的过大。

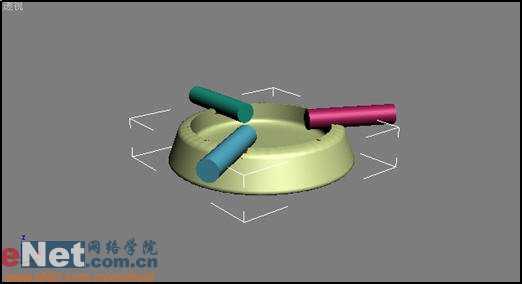

7、单击“几何体”创建命令面板，在下拉列表中选择“标准基本体”项，单击“圆柱体”按钮，在视图中绘制一圆柱体Cylinder02，并按住shift键不放，用拖拽的方法对其进行复制出两个Cylinder，如图7所示。

技术分享

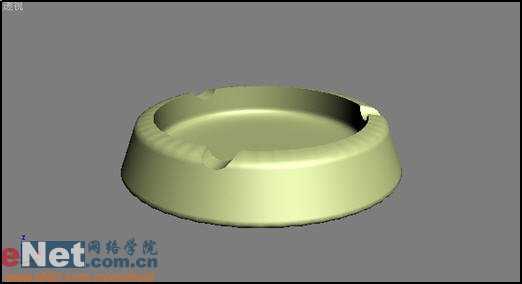

8、按照前面的布尔运算方法，对Cone01与3个Cylinder进行操作，得到了效果如图8所示。

技术分享

二、材质配置

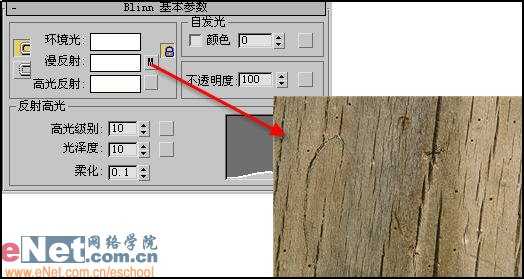

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“漫反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为它指定一图片，如图9所示。

技术分享

2、选择Cone01，将第一个样球的材质赋予它。

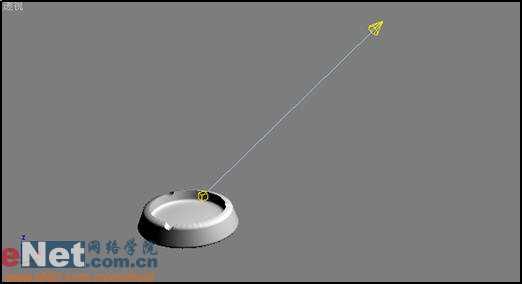

3、点击“创建”命令面板中的“灯光”按钮，进入其创建灯光面板，单击“目标聚光灯”按钮，在顶部视图中单击鼠标新建一Spot01，并调整其位置，如图10所示。

技术分享

4、选中Sport01，单击“修改”按钮进入其属性面板，打开“常规参数”卷展栏，勾选“阴影”栏中的“启用”复选框。

5、为场景中建立一桌面作为背景，单击工具栏上的快速渲染，最终得到的效果如图11所示。

技术分享

小提示：通过布尔运算功能可以对两个以上的物体实行并、差、交处理，即使运算以后，也可以通过对参与的每个物体进行抽取并执行修改。
