PS利用CC版3D工具制作逼真的古典金属闹钟
时间：
2016-02-07 21:14:09
阅读：
203
评论：
0
收藏：
0
[点我收藏+]
CC版中的3D工具是非常强大的，只是需要电脑的配置比较高。制作之前需要先找实物图作为参考，然后画出各部件的线稿图，再逐一作出每一个部件。过程虽然简单，不过需要较强的美术功底并对3D有很深的了解。
最终效果

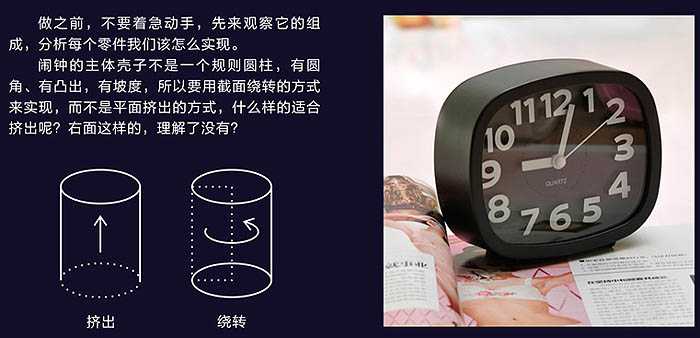

做之前，不要急着动手，先来观察它的组成，分析每个零件我们该怎么实现。
闹钟的主体壳子不是一个规则圆柱，有圆角、有凸出，有坡度，所以要用截面绕转的方式来实现，而不是平面挤出的方式。

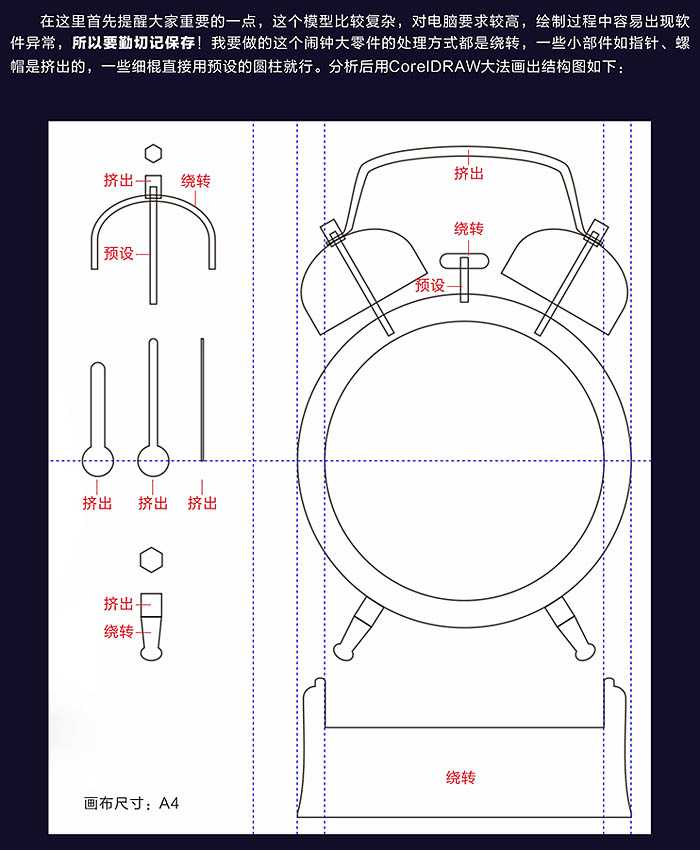

1、在这里首先提醒大家重要的一点，这个模型比较复杂，对电脑要求较高，绘制过程中容易出现软件异常，所以要勤记保存。
我要做的这个闹钟大零件的处理方式都是绕转，一些小部分如指针、螺帽是挤出的，一些细棍直接用预设的圆柱就行。分析后CorelDraw大法画出结构图如下。

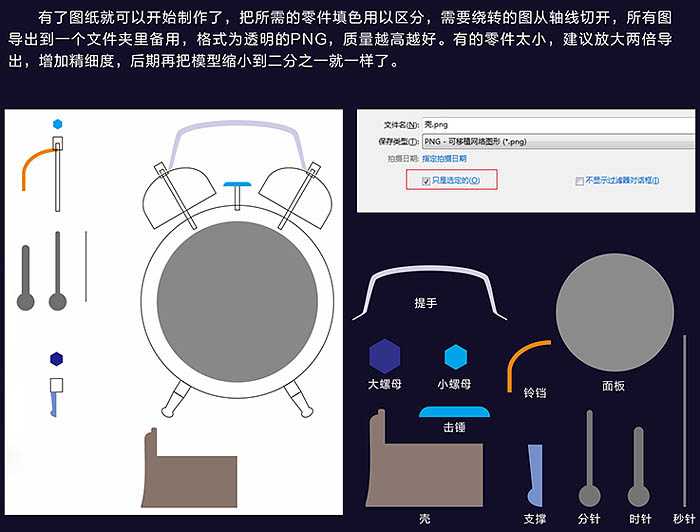

2、有个图纸就可以开始制作了，把所需的零件填色用以区分，需要绕转的图从轴线切开，所有图导出到一个文件夹里备用，格式为透明的PNG，质量越高越好。有的零件太小，建议放大两倍导出，增加精细度，后期再把模型缩小到二分之一就一样了。

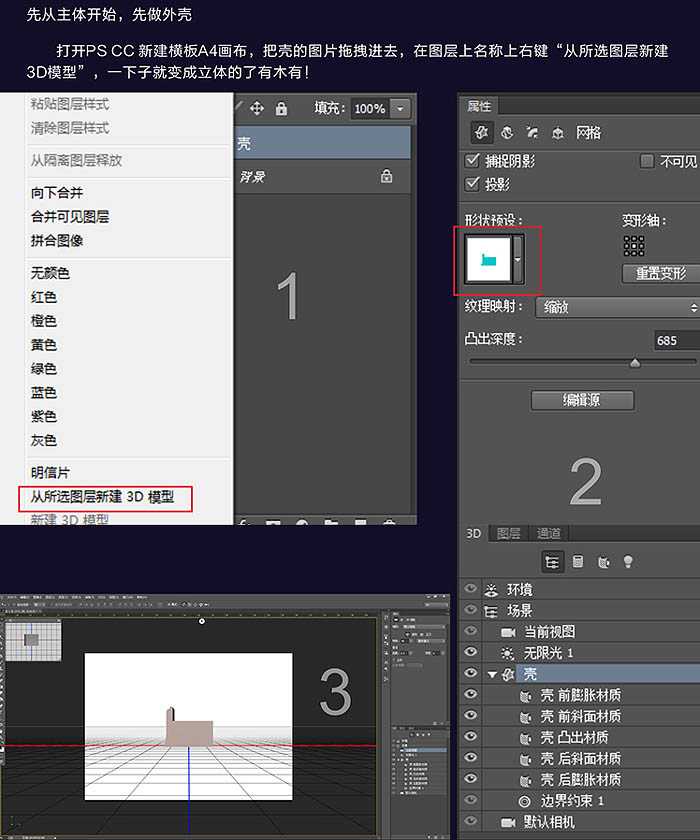

3、先从主体开始，从做外壳
打开PS CC新建横板A4画布，把壳的图片拖拽进去，在图层上名称上右键“从所选图层新建3D模型”，一下子就变成立体的。

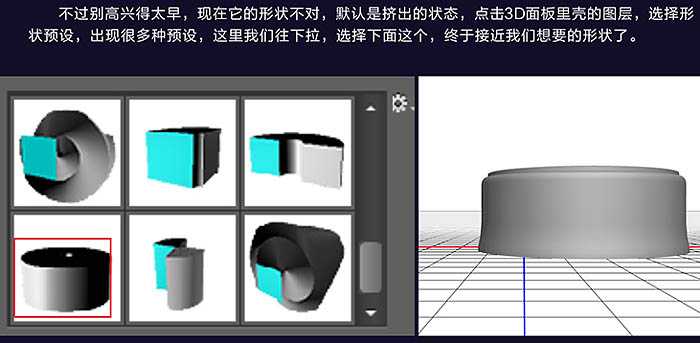

4、现在它的形状不对，默认是挤出的状态，点击#D面板里壳的图层，选择形状预设，出现很多种预设，这里我们往下拉，选择下面这个。

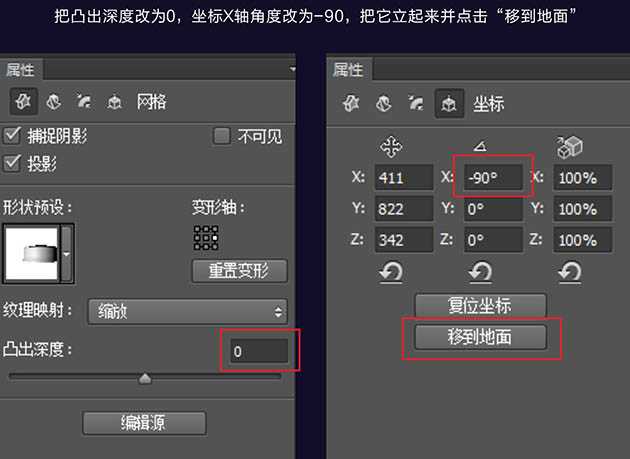

5、把凸出深度给位0，坐标X轴角度改为-90，把它立起来点击“移到地面”。

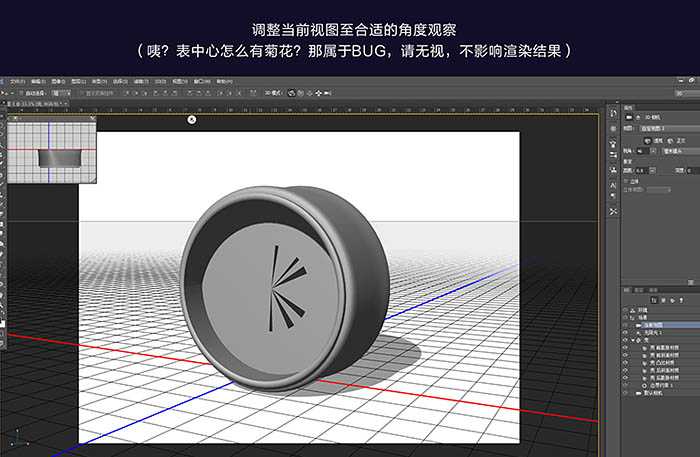

6、调整当前视图至合适的角度观察。

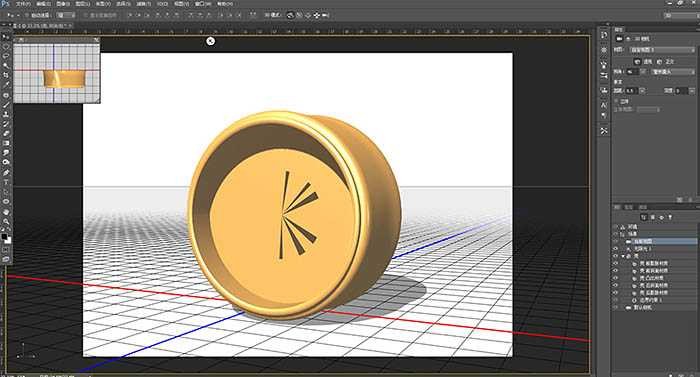

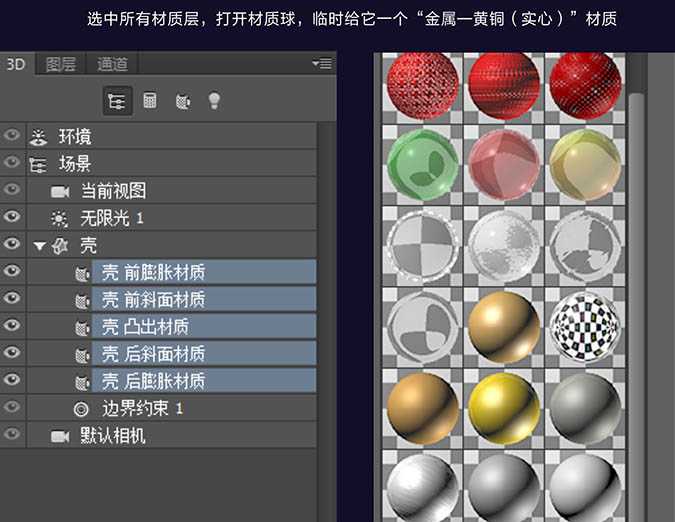

7、选中所有材质层，打开材质球，临时给它一个“金属-黄铜”材质。

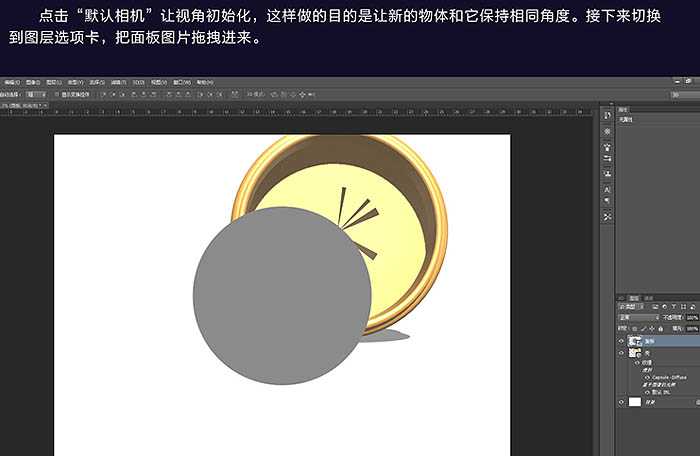

8、点击“默认相机”让视角初始化，这样做的目的是让新的物体和它保持相同角度。接下来切换到图层选项卡，把面板图片拖拽进来。

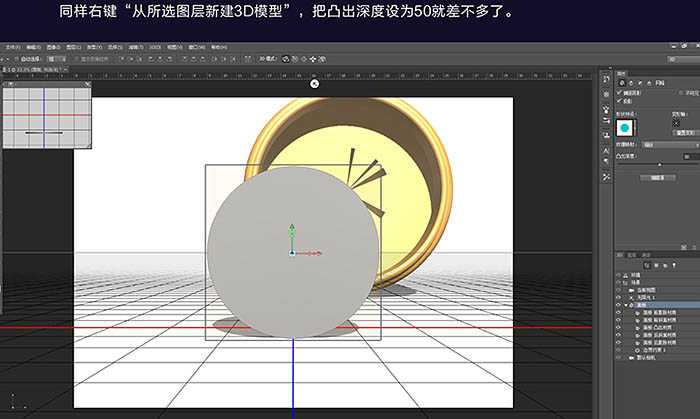

9、同样右键“从所选图层新建3D模型”，把凸出深度设为50就差不多了。

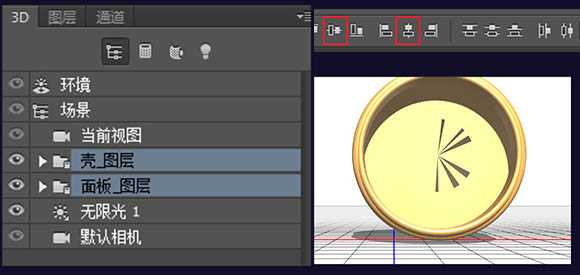

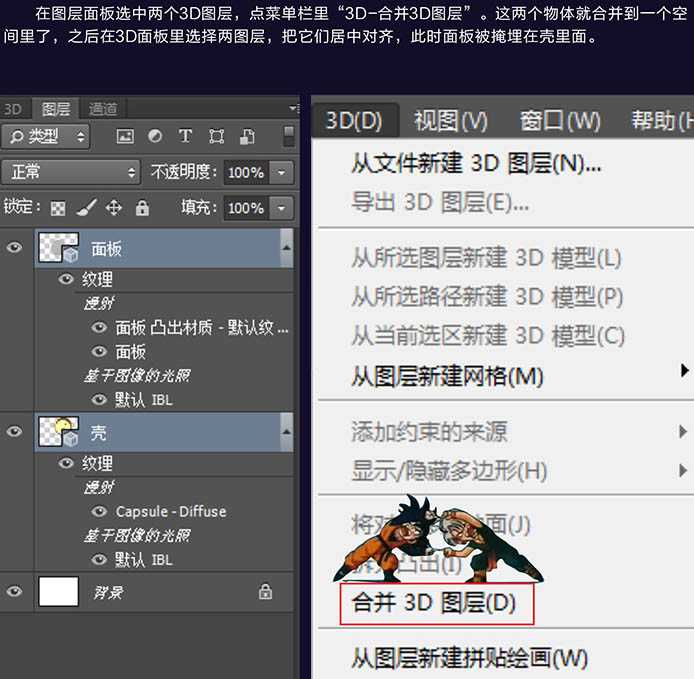

10、在图层面板选中两个3D图层，点菜单栏里“3D-合并3D图层”。这两个物体就合并到一个空间里了，之后在3D面板里选择两图层，把它们居中对齐，此时面板被掩埋在壳里面。

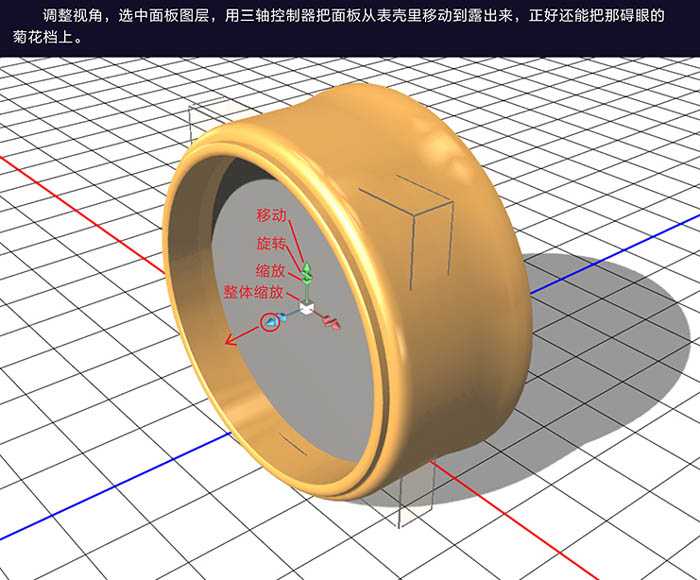

11、调整视角，选中面板图层，用三轴控制器把面板从表壳里移动到露出来。

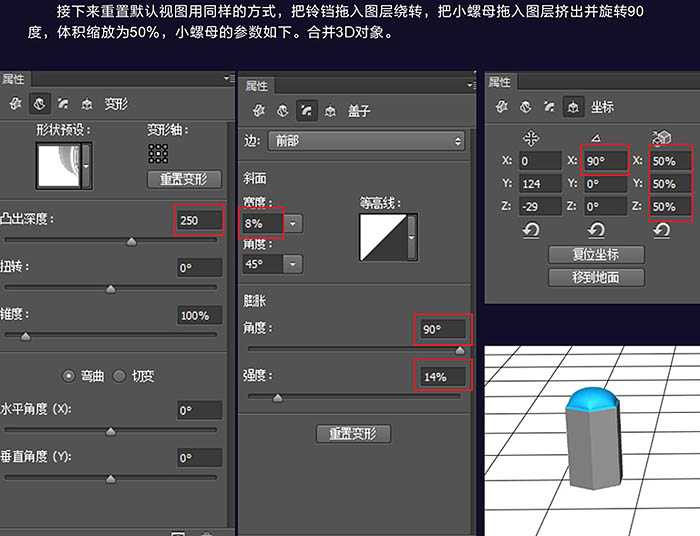

12、接下来重置默认视图用同样的方式，把铃铛拖入图层绕转，把小螺母拖入图层挤出并旋转90度，体积缩放为50%，小螺母的参数如下。合并3D对象。

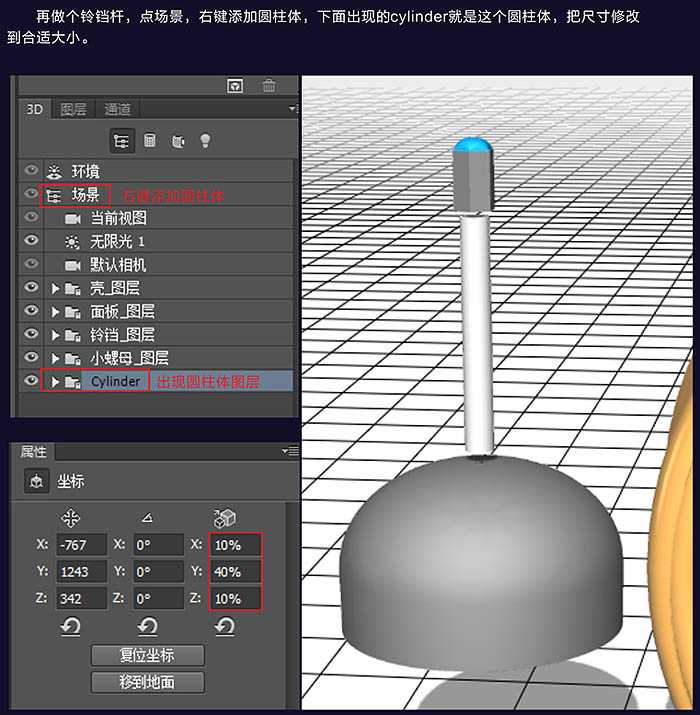

13、再做个铃铛杆，点场景，右键添加圆柱体，下面出现的cylinder就是这个圆柱体，把尺寸修改到合适大小。

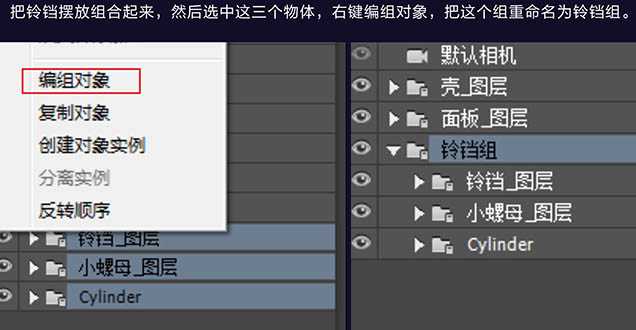

14、把铃铛摆放组合起来，然后选中这三个物体，右键编组对象，把这个组重命名为铃铛组。

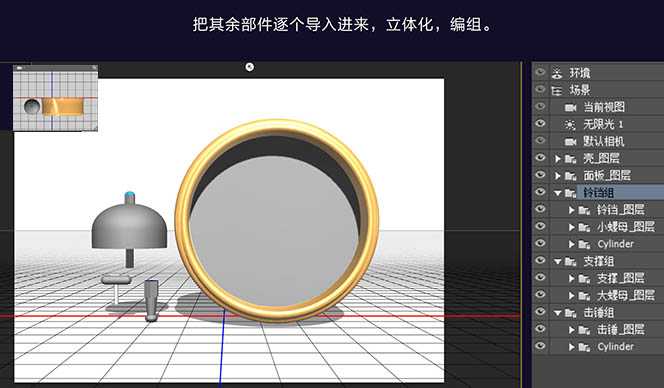

15、把其余部件逐个导入进来，立体化，编组。

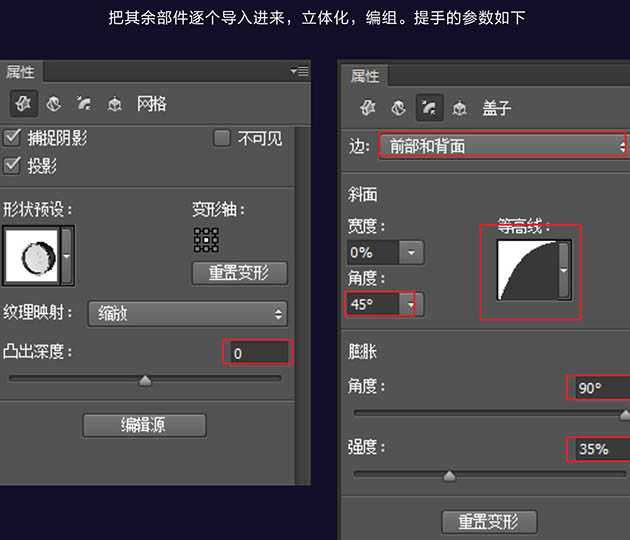

16、把其余部件逐个导入进来，立体化，编组。提手的参数如下。

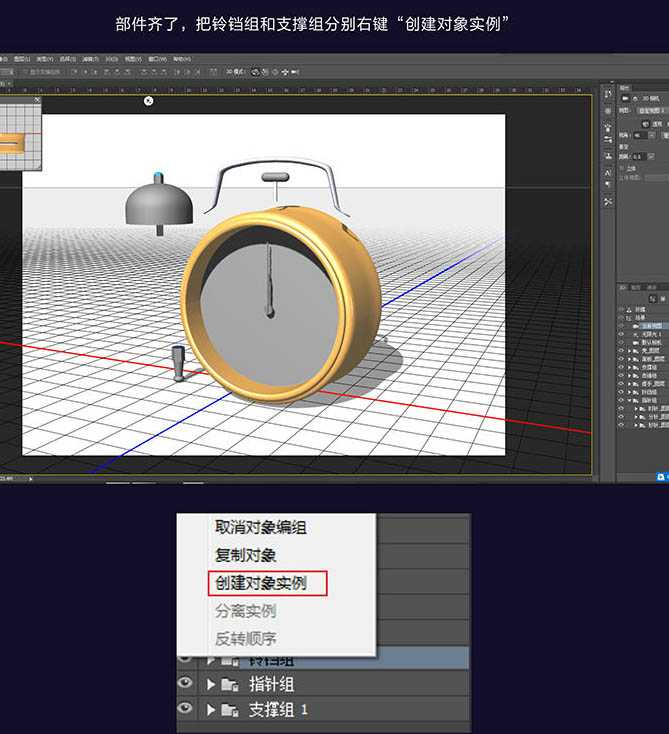

17、部件齐了，把铃铛组合支撑组分别右键“创建对象实例”。

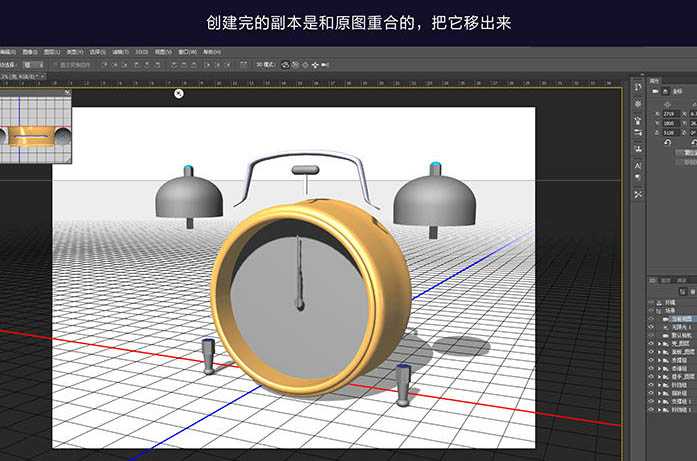

18、创建完的副本是和原图重合的，把它移出来。

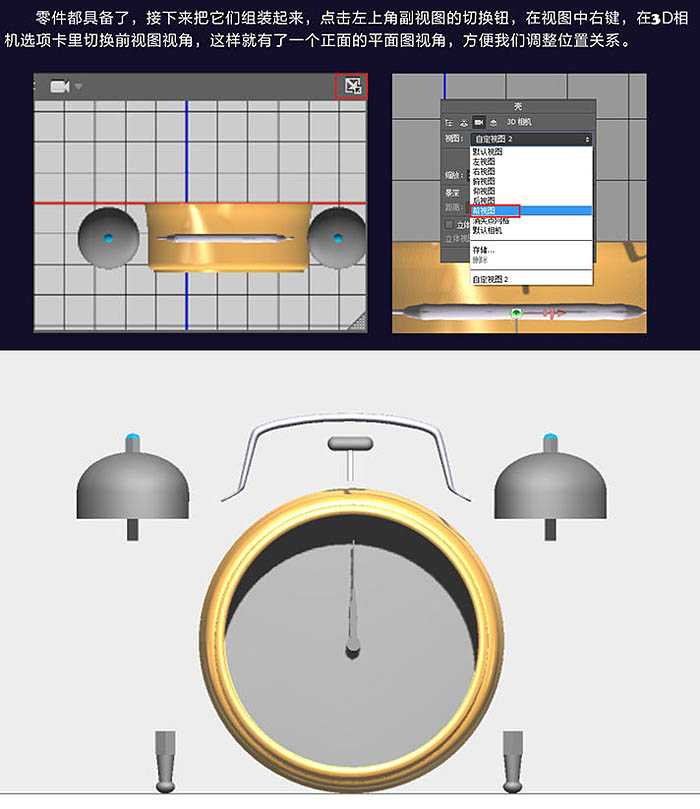

19、零件都具备了，接下来把它们组装起来，点击左上角幅视图的切换组，在视图中右键，在3D相机选项卡里切换前视图视角，这样就有了一个正面的平面视图视角，方便我们调整位置关系。

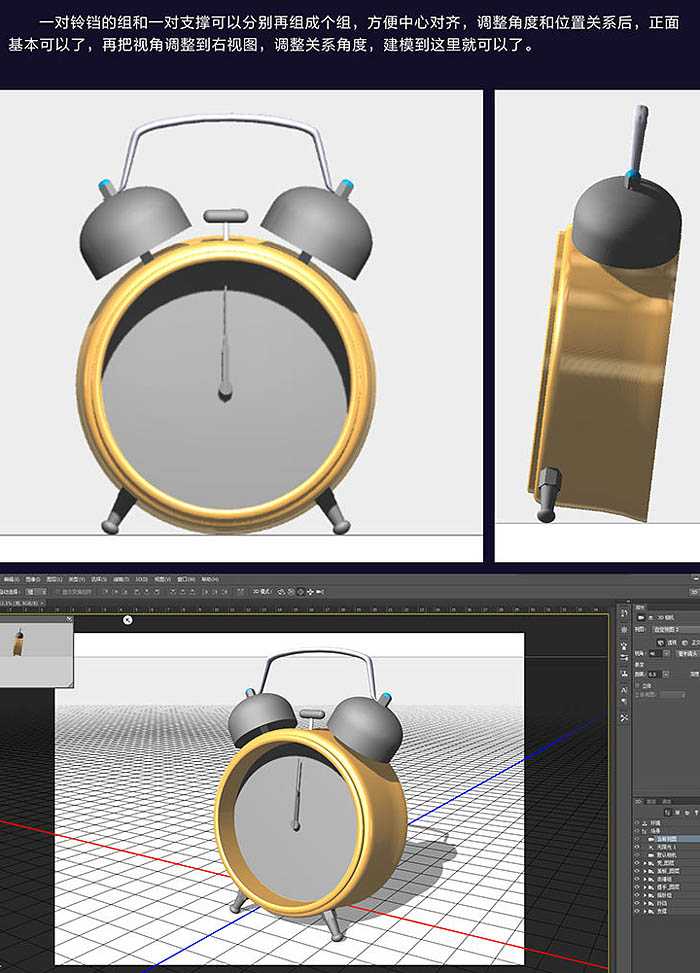

20、一对铃铛的组合一对支撑可以分别再组成个组，方便中心对齐，调整角度和位置关系后，正面基本可以了，再把视角调整到右视图，调整关系角度，建模到这里就可以了。
21、下面开始为各个部件置顶基础材质。

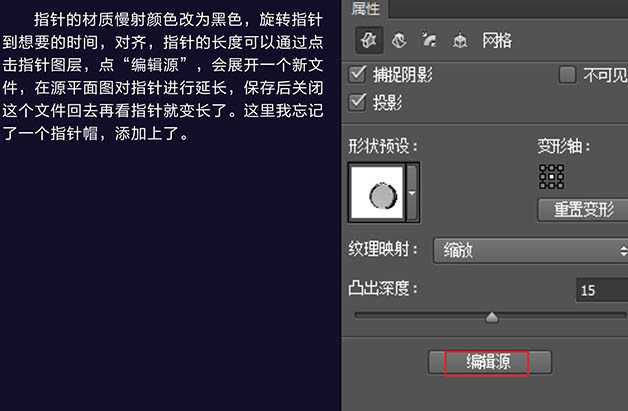

22、指针的材质慢射颜色改为黑色，旋转指针到想要的时间，对齐，指针的长度可以通过点击指针图层，点“编辑源”，会展开一个新文件，在源平面图对指针进行延长，保存后关闭这个文件回去再看指针就变长了。

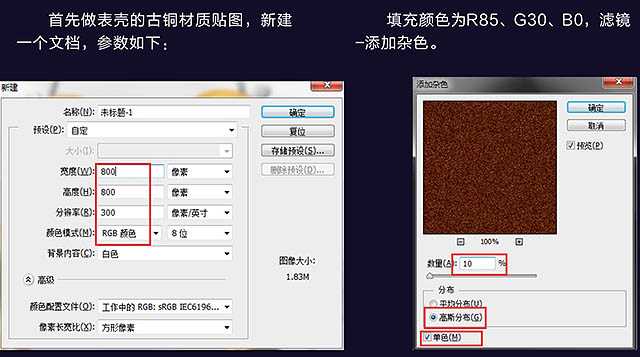

23、首先做表壳的古铜材质贴图，新建一个文档，参数如下。填充颜色为R85、G30、B0，滤镜 > 杂色 > 添加杂色。
24、滤镜 > 模糊 > 动感模糊，好了，将这幅图存储为“纹理A.jpg”，再复制个副本命名为“纹理B”。

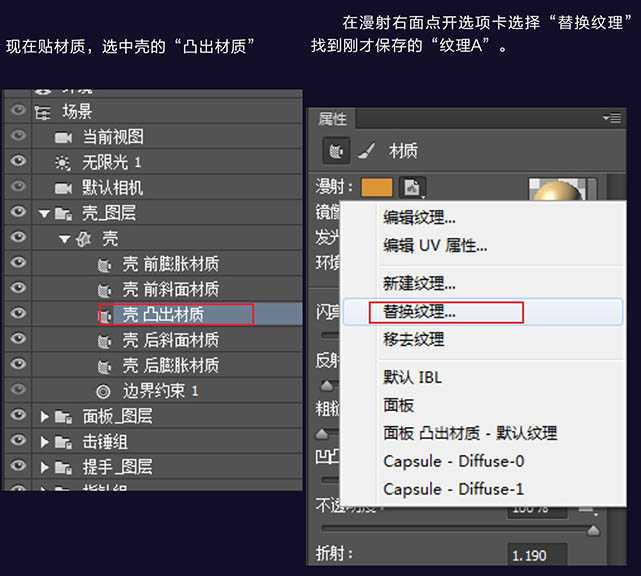

25、现在贴材质，选中壳的“凸出材质”。

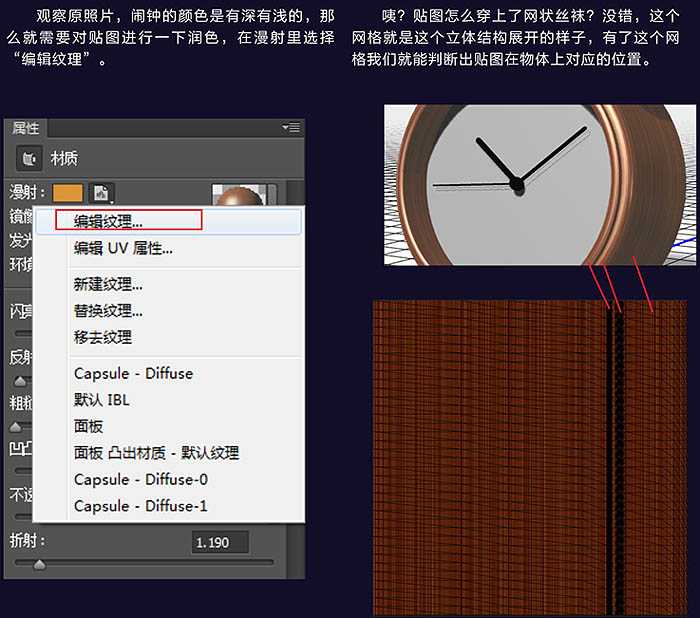

26、观察原照片，闹钟的颜色是有深有浅的，那么就需要对贴图进行一下润色，在漫射里选择“编辑纹理”。
27、根据位置关系，用加深和减淡工具对纹理进行涂抹。

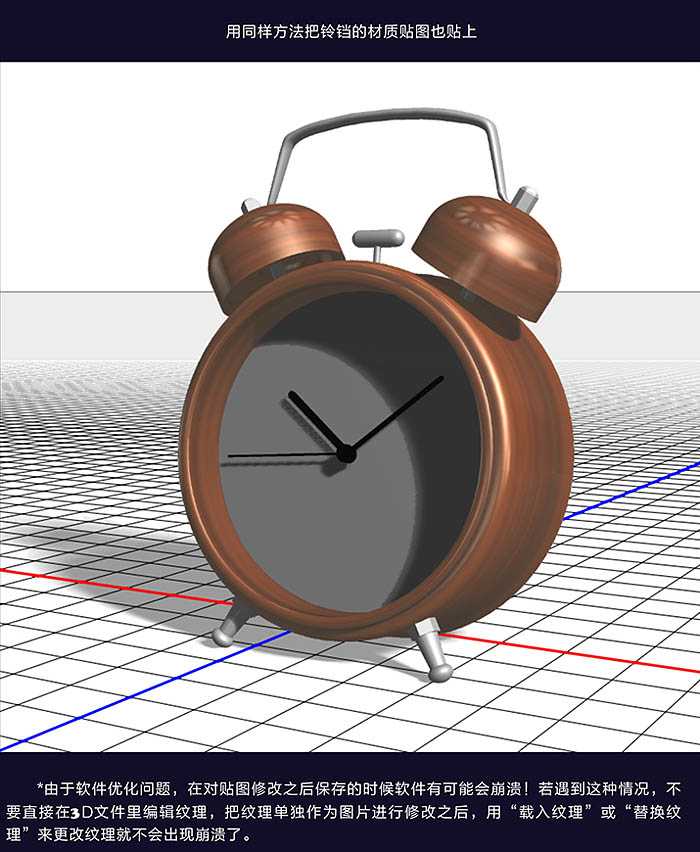

28、用同样方法把铃铛的材质贴图也贴上。

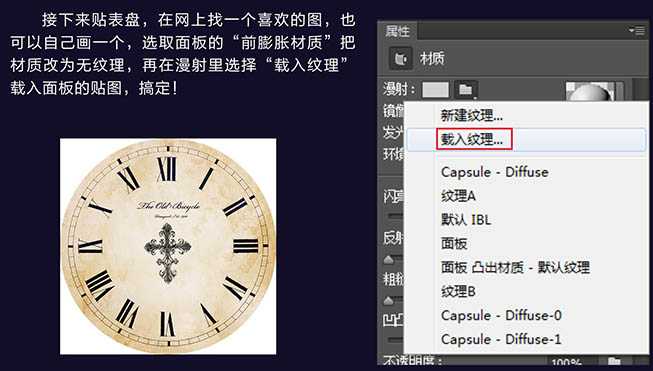

29、接下来贴表盘，在网上找一个喜欢的图，也可以自己画一个，选择面板的“前膨胀材质”把材质改为无纹理，再在漫射里选择“载入纹理”载入面板的贴图。

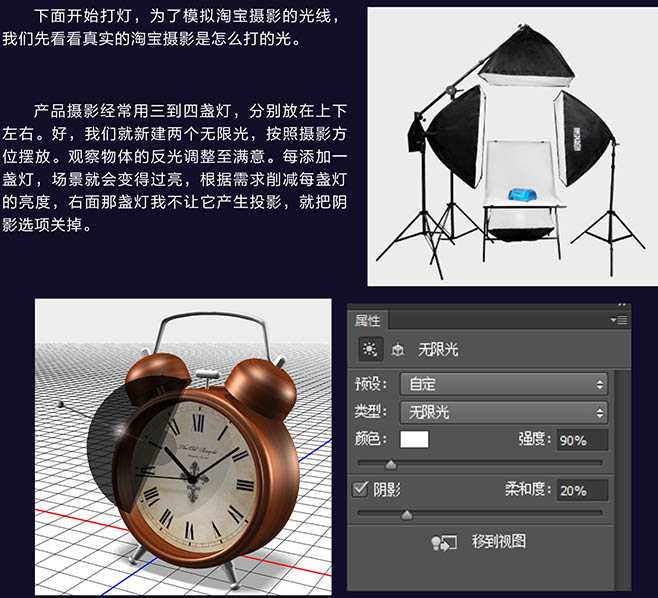

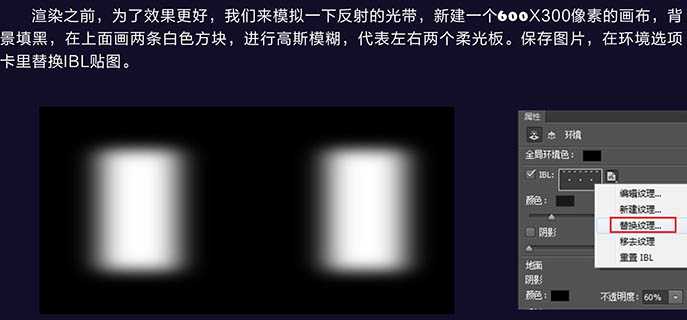

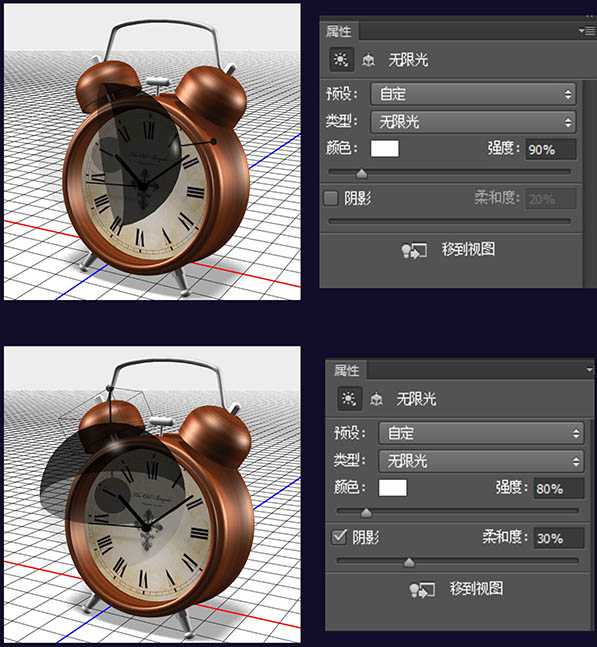

30、下面开始大灯。
31、做到这里好像少了什么，这个闹钟没有蒙玻璃。
32、最后再把其他材质的参数调整一下，不锈钢材质的部件反射设为50，古铜材质反射设为20。

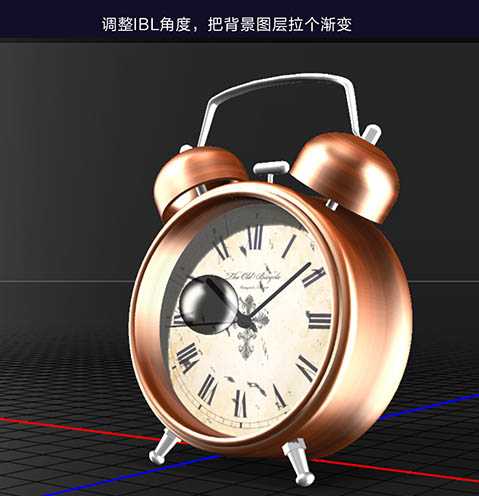

33、调整角度，把背景图层拉个渐变。
最终效果：
PS利用CC版3D工具制作逼真的古典金属闹钟
原文：http://www.jb51.net/photoshop/208382.html
