19.液晶屏的原理

时间:2016-02-14 11:38:42      阅读:338      评论:0      收藏:0      [点我收藏+]

19.液晶屏的原理

LCD工作原理解析:



技术分享

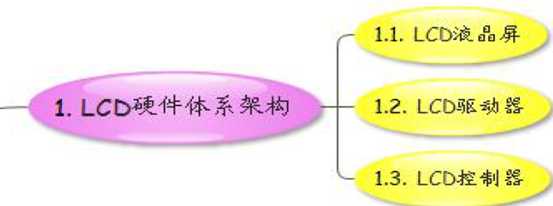

1.LCD硬件体系架构:

技术分享

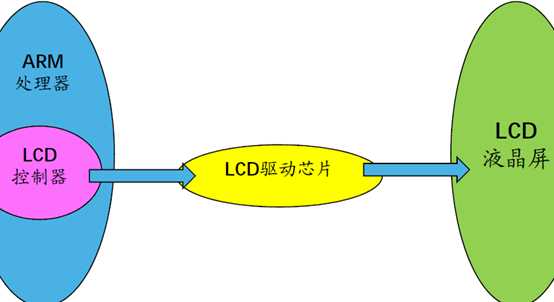

LCD硬件体系:可以看到LCD控制器是在ARM处理器里的,用排线将LCD液晶屏和处理器连接在一起。中间是通过了LCD驱动芯片。

技术分享

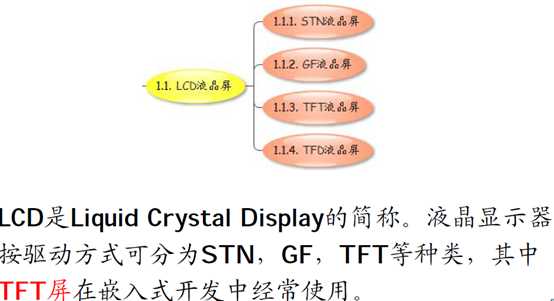

1.1液晶:

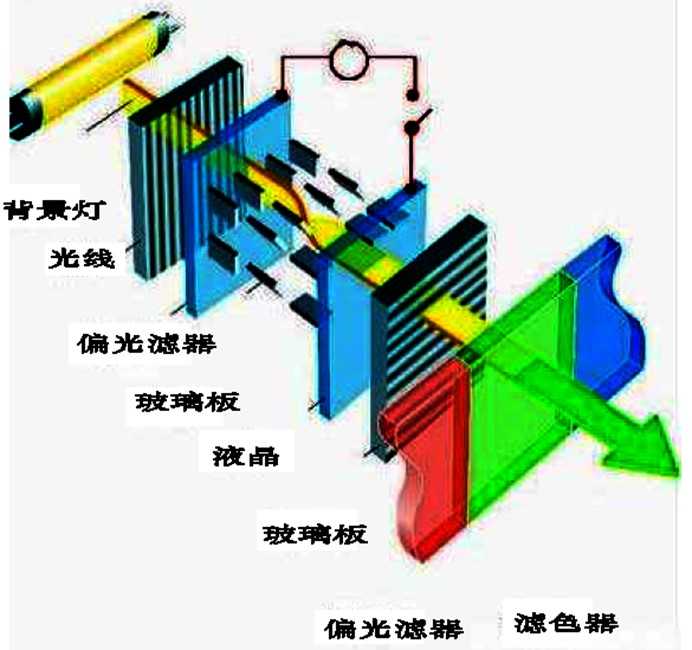

    液晶属于一种有机化合物,分子形状为长棒状,在不同的电流作用下,分子会做有规律的旋转,这样对光线(背光灯产生)产生了一定的控制(折射),形成一个像素,而很多像素又可构成完整图像。

技术分享



技术分享

1.3 LCD驱动芯片:

LCD驱动芯片是控制液晶分子发生变化的模块,它为液晶分子的偏转提供电压。通常情况下,LCD驱动芯片都与液晶屏面板做到一个电路板上。

    上面的图知道,液晶分子之所以能够实现规律偏转,是因为有偏转电压。而驱动芯片的偏转电压是根据LCD控制器的信息:

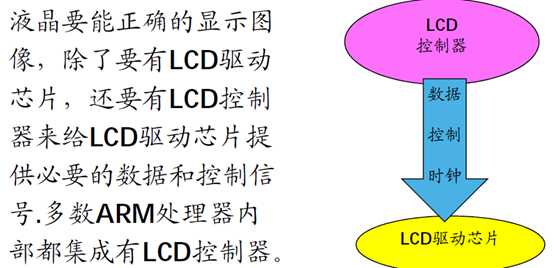

1.4 LCD控制器:

技术分享
