对于源型与漏型的概念，通俗的来讲我们可以根据信号的流入和流出来判断
漏型：信号从PLC内部流出至外面
源型：信号从外面流向至PLC内部
既然要判断信号是流出还是流出，那么必须要有个参考点，
对于S7-200来讲，它的参考点为公共端M
对于三菱FX来讲， 它的参考点为X，
所以大家可以发现，三菱FX系列的PLC与西门子S7-200系列的PLC来说，它的源型与漏型相反

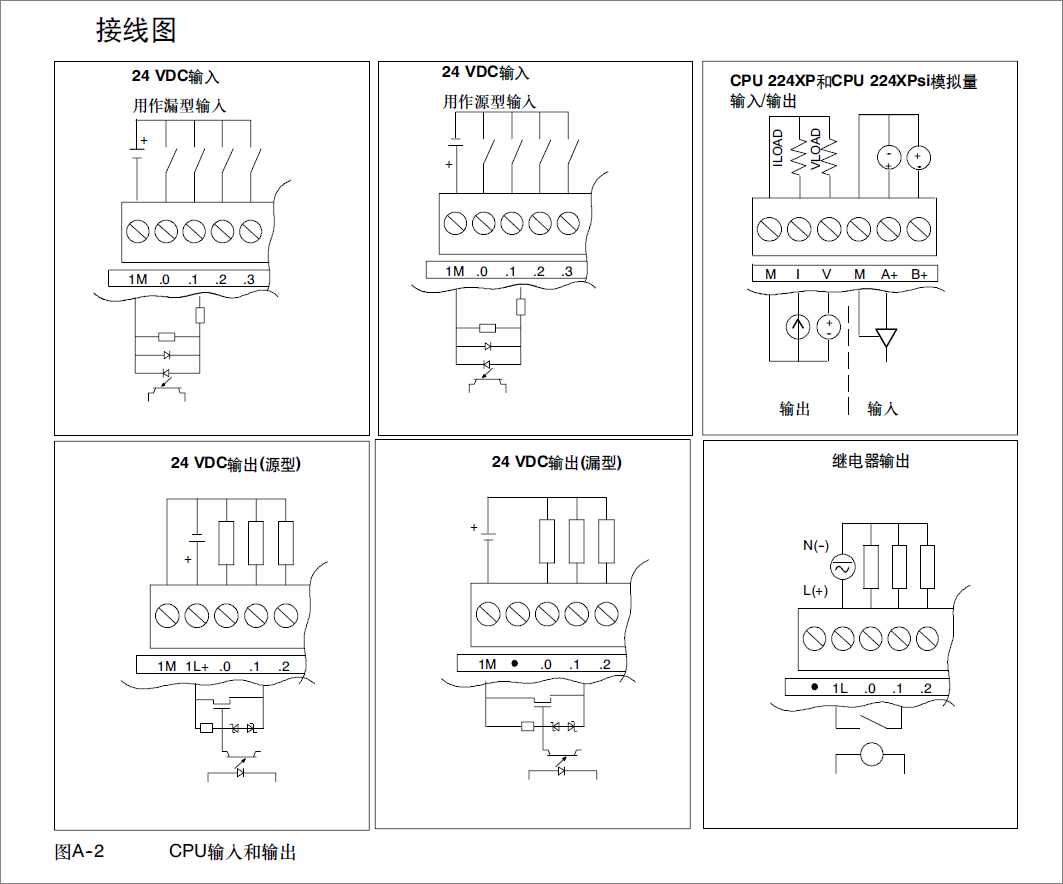

对于西门子来讲： s7-200的输入模块是双向的，可以接npn或pnp型的传感器，
西门子PLC中是以公共点M位参考点判断信号的流入和流出的，
漏型输入：信号从PLC内部流出至外面，公共点“1M” 接0V， I0.1，I0.2接24V
源型输入：信号从外面流出至PLC内部，公共点”1M“ 接24V，I0.1，I0.2接0V
原文：http://www.cnblogs.com/LongHuaiYu/p/5199090.html
