YbSoftwareFactory 代码生成插件【二十三】：集成强大的公文流转系统

时间：2016-02-26 09:21:14 阅读：291 评论：0 收藏：0 [点我收藏+]

今天有空更新博客才发现快一年没有写博客了，不得不感叹时间过得真快。过去的一年确实也挺忙的，在此祝各位博友们新的一年工作顺利。权限模型在过去一年进行了不少的升级，主要集成了公文流转系统、多家手机短信接口的集成、CMS动态路由的实现、以及Hangfire消息队列与任务调度组件的集成等，本章主要对公文流转系统进行总体的介绍，感兴趣的可进一步交流或访问http://pjdemo.yellbuy.com。

公文流转系统是国内企事业单位的普遍需求，具有很强的中国特色。通常其核心需求如下：

具备公文流程审批，流程支持多人并批（有时需要考虑审批人的权重）、打回当前审批人之前任意人（包括起草人）
有权限的审批人能在审批过程中能前插、后插审批人进行审批，审批人可提前浏览本人将审批的公文。
每个公文流程可设置传阅人，传阅人只能看流程的公文信息，不参与审批
公司（子公司）可分别创建不同的审批流程，根据公司（子公司）、公文类别来确定流程
公文起草和审批时能上传多个附件
菜单中有起草公文、已发公文、送阅公文、待办公文、已批公文、公文一览等。

权限模型以组织机构为中心，更加符合国内实际情况，也非常适合公文流转系统的开发。在权限模型框架的基础之上，能对模块、按钮、数据权限进行全方位的控制，可对各个组织不同类型的权限进行授权和管理。使用权限模型，就需要根据权限模型的开发规范对数据库进行建模，其中需要进行数据权限控制的业务功能模块需要具有（：DeleteStatus，CreatedFID和CreatedFName三个默认的字段）。如下为公文流转系统的数据库设计表结构：

WorkflowTemplate - 公文流程模板

表名		WorkflowTemplate		描述		公文流程模板
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否	是		标识
2	Code		nvarchar	255	是			编码
3	Name		nvarchar	255	否			名称
4	WorkflowType		nvarchar	255	是			类型
5	Value		nvarchar	-1	是			值
6	FormTemplate		nvarchar	-1	是			表单模板
7	LargeImage		nvarchar	-1	是			保留
8	SmallImage		nvarchar	-1	是			保留
9	Description		nvarchar	-1	是			描述
10	Comment		nvarchar	-1	是			备注
11	QuanPin		nvarchar	-1	是			保留
12	JianPin		nvarchar	255	是			保留
13	ExtensionDataType		nvarchar	255	是			扩展数据类型的名称
14	ExtensionData		nvarchar	-1	是			扩展数据类型存储值
15	Status		int		否			状态(无效,有效,预定义)
16	DisplayOrder		decimal		否			显示顺序
17	CreatedFID		nvarchar	2048	是			创建者完整标识路径
18	CreatedFName		nvarchar	2048	是			创建者完整名称路径
19	CreatedDate		datetime		否			创建时间
20	LastUpdatedFID		nvarchar	2048	是			最后修改人完整标识路径
21	LastUpdatedFName		nvarchar	2048	是			最后修改人完整名称路径
22	LastUpdatedDate		datetime		是			最后修改时间
23	DeleteStatus		int		否			删除状态
24	Owner		nvarchar	255	是			Owner
25	ApplicationName		nvarchar	255	是			ApplicationName

WorkflowCreator - 流程所允许发起的组织

表名		WorkflowCreator		描述		流程所允许发起的组织
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否	是		标识
2	WorkflowId		nvarchar	36	是		是	流程模板标识
3	OrgFID		nvarchar	2048	否			可发起人组织标识全路径
4	OrgFName		nvarchar	2048	是			可发起人组织名称全路径
5	CreatedFID		nvarchar	2048	是			创建人组织标识全路径
6	CreatedFName		nvarchar	2048	是			创建人组织名称全路径
7	Version		int		否			版本号
8	ApplicationName		nvarchar	64	是			应用程序标识

ActivityTemplate - 活动模板

表名		ActivityTemplate		描述		活动模板
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否	是		ID
2	WorkflowId		nvarchar	36	否		是	所属公文流程模板标识
3	Code		nvarchar	255	是			活动编码
4	Name		nvarchar	255	否			活动名称
5	Value		nvarchar	-1	是			值
6	ActivityKind		int		否			活动类型
7	TopValue		int		否			Y坐标
8	LeftValue		int		否			X坐标
9	WidthValue		int		否			宽度
10	HeightValue		int		否			高度
11	IsStartActivity		bit		否			是否开始活动
12	IsFinishActivity		bit		否			是否结束活动
13	ExpirationTime		int		否			默认过期时间
14	Description		nvarchar	-1	是			描述
15	Comment		nvarchar	-1	是			备注
16	QuanPin		nvarchar	-1	是			保留
17	JianPin		nvarchar	255	是			保留
18	DisplayOrder		decimal		否			显示顺序
19	LargeImage		nvarchar	-1	是			保留
20	SmallImage		nvarchar	-1	是			保留
21	ExtensionDataType		nvarchar	255	是			扩展数据类型名
22	ExtensionData		nvarchar	-1	是			扩展数据值
23	EntryExecuteTypeName		nvarchar	255	是			入口点执行外部方法类的信息
24	EntryExecuteMethodName		nvarchar	255	是			入口点执行外部方法的方法名
25	ExitExecuteTypeName		nvarchar	255	是			出口点执行外部方法类的信息
26	ExitExecuteMethodName		nvarchar	255	是			出口点执行外部方法的方法名
27	DeleteStatus		int		否			删除状态
28	CreatedFID		nvarchar	2048	是			CreatedFID
29	CreatedFName		nvarchar	2048	是			CreatedFName
30	CreatedDate		datetime		否			CreatedDate
31	LastUpdatedFID		nvarchar	2048	是			LastUpdatedFID
32	LastUpdatedFName		nvarchar	2048	是			LastUpdatedFName
33	LastUpdatedDate		datetime		是			LastUpdatedDate
34	Owner		nvarchar	255	是			Owner
35	ApplicationName		nvarchar	255	是			ApplicationName

ActivityAuditor -活动步骤模板所允许审批的组织

表名		ActivityAuditor		描述		活动步骤模板所允许审批的组织
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否			标识
2	ActivityId		nvarchar	36	否		是	活动模板标识
3	AuditingFID		nvarchar	2048	否			审批人完整标识路径
4	AuditingFName		nvarchar	2048	否			审批人完整名称路径
5	Weight		decimal		否			默认审批权重
6	ExperitionTime		int		否			默认过期时间，小时
7	Comment		ntext	1073741823	是			备注

WorkflowInstance - 公文实例

表名		WorkflowInstance		描述		公文实例（每个流程发起的实例）
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否	是		标识
2	WorkflowId		nvarchar	36	否		是	所属公文流程模板标识
3	WorkflowName		ntext	1073741823	否			所属公文流程模板名称
4	No		nvarchar	255	是			文号
5	Subject		nvarchar	255	否			标题
6	Kind		nvarchar	255	是			类型
7	Abstract		nvarchar	1024	是			摘要
8	Body		ntext	1073741823	是			内容
9	SafeLevel		int		否			密级
10	UrgencyDegree		int		否			紧急程度
10	DeleteStatus		bit		否			逻辑删除状态
11	DocStatus		int		否			当前状态，0开始 1运行 2结束
12	AuditedStatus		int		否			当前审核状态 0：未通过 1：已通过
13	SourceActivityId		nvarchar	36	是			当前已执行活动标识
14	SourceActivityName		nvarchar	50	是			当前已执行活动名称
15	TargetActivityId		nvarchar	36	是			当前待执行活动标识
16	TargetActivityName		nvarchar	50	是			当前待执行活动名称
17	Version		int		否			版本号
18	ExtensionDataType		nvarchar	255	是			扩展数据类型
19	ExtensionData		ntext	1073741823	是			扩展数据
20	CreatedFID		nvarchar	2048	否			起草人完整标识路径
21	CreatedFName		nvarchar	2048	否			起草人完整名称路径
22	CreatedDate		datetime		否			起草时间
23	LastUpdatedFID		nvarchar	2048	是			最后修改人完整路径标识
24	LastUpdatedFName		nvarchar	2048	是			最后修改人完整名称描述
25	LastUpdatedDate		datetime		是			最后修改时间

Attachment - 公文附件

表名		Attachment		描述		公文附件
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否	是		标识
2	No		nvarchar	50	是			文号
3	Title		nvarchar	256	否			标题
4	FileName		nvarchar	256	是			文件名
5	FilePath		nvarchar	256	是			文件路径
6	ExtensionName		nvarchar	10	是			文件扩展名
7	Kind		int		否			附件类别
8	Type		nvarchar	256	否			类型
9	Abstract		nvarchar	1024	是			摘要
10	Body		ntext	1073741823	是			正文
11	Keyword		nvarchar	256	是			关键字
12	Tag		nvarchar	256	是			标记
13	Comment		ntext	1073741823	是			备注
14	FileContent		varbinary	-1	是			附件内容
15	PublishDate		datetime		是			发布日期
16	DeleteStatus		int		否			删除状态
17	CreatedFID		nvarchar	2048	否			创建人标识路径
18	CreatedFName		nvarchar	2048	否			创建人名称路径
19	CreatedDate		datetime		否			创建时间
20	LastUpdatedFID		nvarchar	2048	是			最后修改人标识路径
21	LastUpdatedFName		nvarchar	2048	是			最后修改人名称路径
22	LastUpdatedDate		datetime		是			最后修改时间
23	DisplayOrder		decimal		否			显示顺序
24	Version		int		否			版本号
25	ObjectId		nvarchar	255	是			所属记录标识

ActivityInstance - 活动步骤实例

表名		ActivityInstance		描述		活动步骤实例
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否	是		标识
2	WorkflowId		nvarchar	36	否			所属公文流程模板标识
3	WorkflowName		nvarchar	255	否			所属公文流程模板标识
4	WorkflowInstanceId		nvarchar	36	否		是	WorkflowInstanceId
5	WorkflowInstanceSubject		nvarchar	255	否			WorkflowInstanceSubject
6	Code		nvarchar	255	是			编码
7	Name		nvarchar	255	否			名称
8	Value		nvarchar	-1	是			值
9	Status		int		否			活动状态,未执行,未通过,已通过
10	ActivityKind		int		否			活动类型,保留
11	TopValue		int		否			Y坐标
12	LeftValue		int		否			X坐标
13	WidthValue		int		否			宽度值
14	HeightValue		int		否			高度值
15	IsStartActivity		bit		否			是否开始活动
16	IsFinishActivity		bit		否			是否结束活动
17	ExpirationTime		int		否			过期时间
18	Description		nvarchar	-1	是			描述
19	Comment		nvarchar	-1	是			备注
20	QuanPin		nvarchar	-1	是			保留
21	JianPin		nvarchar	255	是			保留
22	DisplayOrder		decimal		否			显示顺序
23	LargeImage		nvarchar	-1	是			保留
24	SmallImage		nvarchar	-1	是			保留
25	ExtensionDataType		nvarchar	255	是			扩展数据类型名
26	ExtensionData		nvarchar	-1	是			扩展数据值
27	EntryExecuteTypeName		nvarchar	255	是			入口点执行外部方法类的信息
28	EntryExecuteMethodName		nvarchar	255	是			入口点执行外部方法的方法名
29	ExitExecuteTypeName		nvarchar	255	是			出口点执行外部方法类的信息
30	ExitExecuteMethodName		nvarchar	255	是			出口点执行外部方法的方法名
31	DeleteStatus		int		否			删除状态
32	CreatedFID		nvarchar	2048	是			CreatedFID
33	CreatedFName		nvarchar	2048	是			CreatedFName
34	CreatedDate		datetime		否			CreatedDate
35	LastUpdatedFID		nvarchar	2048	是			LastUpdatedFID
36	LastUpdatedFName		nvarchar	2048	是			LastUpdatedFName
37	LastUpdatedDate		datetime		是			LastUpdatedDate
38	Owner		nvarchar	255	是			Owner
39	ApplicationName		nvarchar	255	是			ApplicationName

ActivityInstanceAuditor - 活动步骤实例对应的审批人

表名		ActivityInstanceAuditor		描述		活动步骤实例对应的审批人（多个审批人则为并行模式，通过权重判断是否审批通过）
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否			标识
2	ActivityInstanceId		nvarchar	36	否		是	所属活动步骤实例标识
3	ActivityInstanceName		nvarchar	255	是			所属活动步骤实例名称
4	AuditingFID		nvarchar	2048	否			活动审批人完整标识
5	AuditingFName		nvarchar	2048	否			审核人完整名称路径
6	ExperiationTime		int		否			过期时间（小时）
7	ExperiationResult		int		否			超时时自动执行的结果（是否通过）
8	Weight		decimal		否			权重
9	AuditedResult		int		否			审核结果(未审核,审核未通过,审核通过)
10	AuditedOpinion		ntext	1073741823	是			审核意见
11	AuditedFID		nvarchar	2048	是			审核人完整标识
12	AuditedFName		nvarchar	2048	是			AuditedFName
13	AuditedDate		datetime		是			AuditedDate
14	AuditedKind		int		否			人工审批，超时自动审批
15	Comment		ntext	1073741823	是			备注

ActivityLogs - 活动日志

表名		ActivityLogs		描述		活动审批日志信息
序号	列名		字段类型	长度	可空	主键	外键	描述
1	ID		nvarchar	36	否	是		ID
2	WorkflowInstanceId		nvarchar	36	否		是	所属公文流程实例标识
3	WorkflowInstanceSubject		nvarchar	255	否			所属公文流程实例主题
4	WorkflowId		nvarchar	36	否			所属公文流程模板标识
5	WorkflowName		nvarchar	255	否			所属公文流程模板名称
6	SourceActivityInstanceId		nvarchar	36	是			执行的活动实例标识
7	SourceActivityInstanceName		nvarchar	255	是			执行的活动实例名称
8	SourceActivityInstanceKind		int		是			执行的活动实例类型
9	TargetActivityInstanceId		nvarchar	36	是			待执行的活动实例标识
10	TargetActivityInstanceName		nvarchar	255	是			待执行的活动实例名称
11	TargetActivityInstanceKind		int		是			待执行的活动实例类型
12	AuditedWeight		decimal		是			审核的权重结果
13	AuditedOpinion		nvarchar	-1	是			审核的意见
14	AuditedFID		nvarchar	-1	是			审核人完整标识路径
15	AuditedFName		nvarchar	-1	是			审核人完整名称路径
16	AuditedDate		datetime		是			审核日期
17	AuditedResult		int		否			审核的结果(未通过,正在并行审批,已通过)
18	AuditedKind		int		否			审核类别(人工审核,超时自动审核等)
19	Comment		nvarchar	-1	是			备注
20	CreatedFID		nvarchar	2048	否			起草人完整标识路径
21	CreatedFName		nvarchar	2048	是			起草人完整名称路径
22	CreatedDate		datetime		否			起草日期

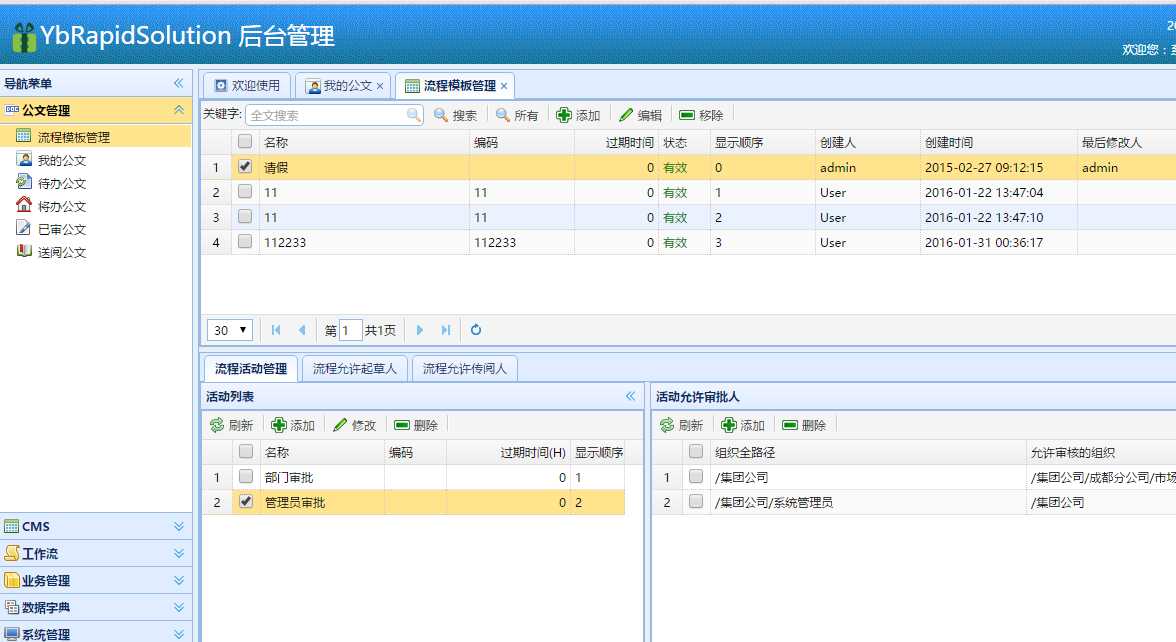

最终实现的界面效果如下：

技术分享
