BAN格式定义

一 概述

BAN格式为微兆公司定义一种板材的形状、材质、纹路、封边及孔槽位信息格式；采用xml表格式；

BAN格式是一种完全开放的格式，并兼容目前市面上多种拆单软件生成的数据；

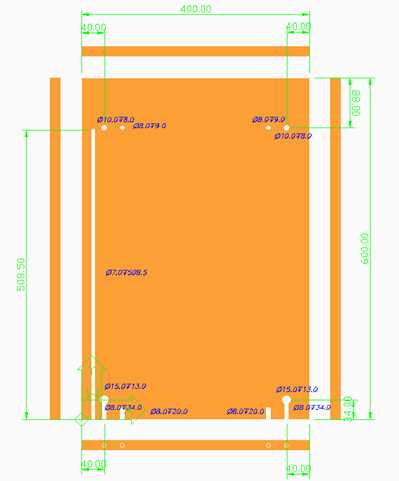

<MicroDrawBan_XML Version="2.0" Time="" Source="">

<Plane Name="" Material="" Width="400.0000" Depth="600.0000" Hight="0.0000" Dir="" EdgeFBLR="0.0,0.0,0.0,0.0">

<Outline> 外轮廓

<Point Value="400.0000 600.0000 0.0000"/>

<Point Value="0.0000 600.0000 0.0000"/>

<Point Value="0.0000 0.0000 0.0000"/>

<Point Value="400.0000 0.0000 0.0000"/>

<Point Value="400.0000 600.0000 0.0000"/>

</Outline>

孔位信息

<VerticalDrill Name="" Start="40.0000 512.0000 0.0000" End="40.0000 512.0000 -8.0000" Diameter="10.0000" Depth="0.0000"/>

<VerticalDrill Name="" Start="72.0000 512.0000 0.0000" End="72.0000 512.0000 -9.0000" Diameter="8.0000" Depth="0.0000"/>

<VerticalDrill Name="" Start="328.0000 512.0000 0.0000" End="328.0000 512.0000 -9.0000" Diameter="8.0000" Depth="0.0000"/>

<VerticalDrill Name="" Start="360.0000 512.0000 0.0000" End="360.0000 512.0000 -8.0000" Diameter="10.0000" Depth="0.0000"/>

<VerticalDrill Name="" Start="40.0000 34.0000 0.0000" End="40.0000 34.0000 -13.0000" Diameter="15.0000" Depth="0.0000"/>

<VerticalDrill Name="" Start="360.0000 34.0000 0.0000" End="360.0000 34.0000 -13.0000" Diameter="15.0000" Depth="0.0000"/>

水平孔

<SideBottomDrill Name="" Start="40.0000 0.0000 -9.0000" End="40.0000 34.0000 -9.0000" Diameter="8.0000" Depth="0.0000"/>

<SideBottomDrill Name="" Start="360.0000 0.0000 -9.0000" End="360.0000 34.0000 -9.0000" Diameter="8.0000" Depth="0.0000"/>

<SideBottomDrill Name="" Start="72.0000 0.0000 -9.0000" End="72.0000 20.0000 -9.0000" Diameter="8.0000" Depth="0.0000"/>

<SideBottomDrill Name="" Start="328.0000 0.0000 -9.0000" End="328.0000 20.0000 -9.0000" Diameter="8.0000" Depth="0.0000"/>

槽位

<Slot Diameter="7.0000" Depth="-0.0000" Geomtype="50">

<Point Value="20.5000 508.5000 0.0000"/>

<Point Value="20.5000 0.0000 0.0000"/>

</Slot>

</Plane>

</MicroDrawBan_XML>

二 定义说明

面的描述

孔位的描述

槽位的描述

三 测试工具使用

BAN格式定义

原文：http://www.cnblogs.com/asuo/p/5224008.html
