如何将数据库中的表导入到PowerDesigner中

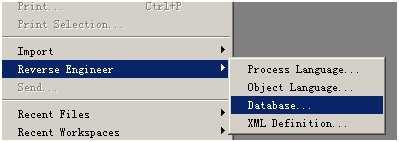

1、        打开PowerDesigner12，在菜单中按照如下方式进行操作file->Reverse Engineer->DataBase

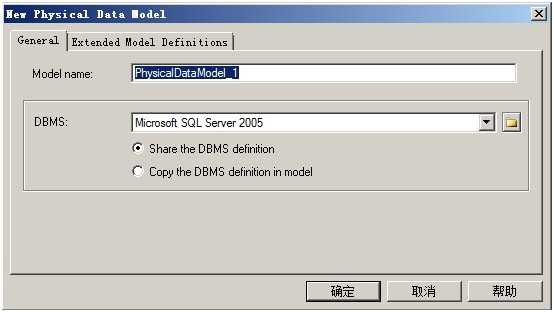

点击后，弹出 New Physical Data Model 的对话框，如下图：

2、        在General选项卡中
Model name:模板名字，自己命名。
DMBMS ：根据需要选择，我选择的是Microsoft SQL Server 2005

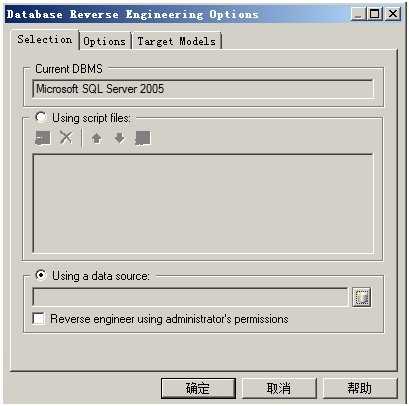

点确定后弹出 Database Reverse EngineeringOption 对话框

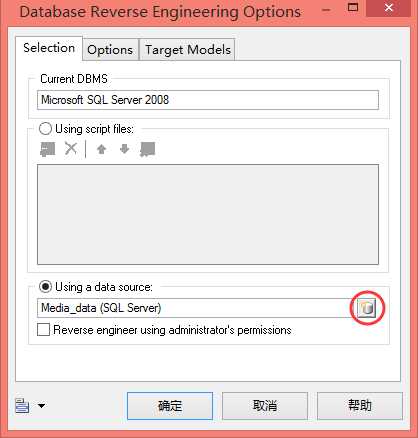

3、        Selection选项卡中，选中Using a data source选项
注意如果是第一次导入数据，需要你先自己配制ODBC数据源，方法如下：

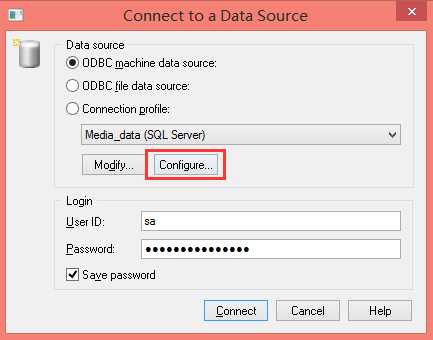

1）点击下面右侧的数据库连接按钮，弹出 Connectto a Data Source 的对话框

2）选中 ODBC machine data source 选项，点击 Modify按钮右边的 Configure 按钮弹出Configure Data Connections

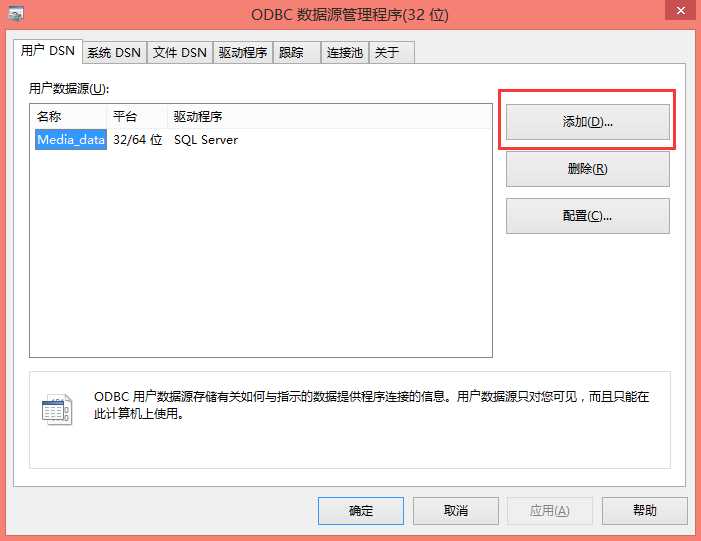

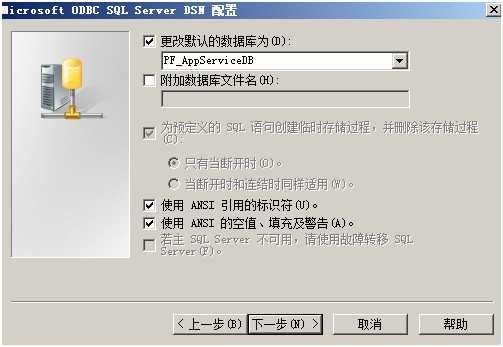

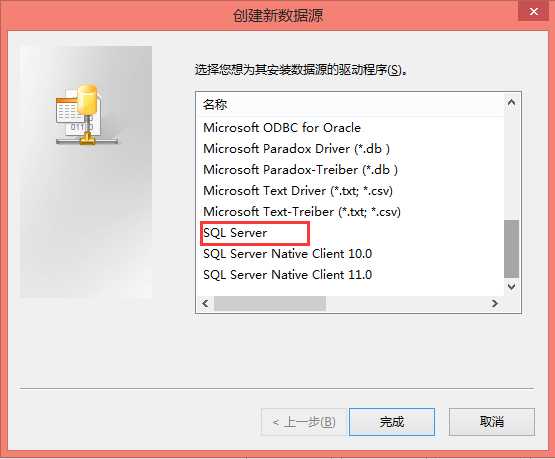

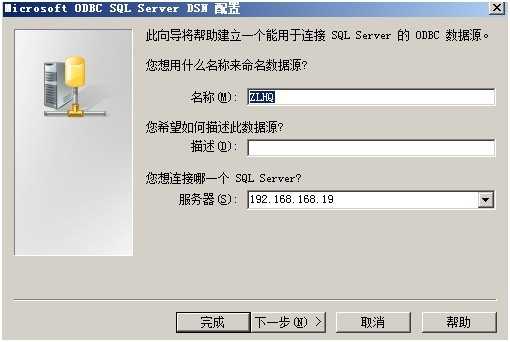

4、        在 ODBC Machine Data Sources选项卡下面的工具栏中点击第二个数据库配置按钮(AddData Source(Ctrl+N)) 弹出创建新数据源窗口，选择文件数据源，选择相应的数据源驱动程序（我选SQl Server），点下一步，给数据源起个名字，选择服务器，下一步，输入相应的密码
