Vxlan学习笔记1

1. 为什么需要Vxlan

　　普通的VLAN数量只有4096个，无法满足大规模云计算IDC的需求，而IDC为何需求那么多VLAN呢，因为目前大部分IDC内部结构主要分为两种L2，L3。L2结构里面，所有的服务器都在一个大的局域网里面，TOR透明L2，不同交换机上的服务器互通靠MAC地址，通信隔离和广播隔离靠的vlan，网关在内网核心上。而L3结构这是从TOR级别上就开始用协议进行互联，网关在TOR上，不同交换机之间的互通靠IP地址。

　　在云计算IDC里，要求服务器做到虚拟化，原来这个服务器挂在TOR A上，我可以随意把它迁移到TOR B上，而不需要改变IP地址，这个有点就是L2网路的特长，因为我这个虚拟服务器和外界（网关之外）通信还靠L3，但是我网关内部互访是走L2的，这个在L3里是无法做到的。因为L3里每个IP都是唯一的，地址也是固定位置的，除非你整网段物理搬迁。因此如何在L3网络里传输L2数据呢，这就是overlay技术。

　　因此VXLAN（Virtual eXtensible LAN可扩展虚拟局域网）诞生了，基于IP网络之上，采用的是MAC in UDP技术，本来OSI7层模型里就是一层叠一层的，这种和GRE/IPSEC等tunnel技术是不是很像，这种封装技术对中间网络没有特殊要求，只要你能识别IP报文即可进行传送。

好了，解释清楚了，那么现在总结为何需要Vxlan：

1. 虚拟机规模受到网络规格的限制，大L2网络里，报文通过查询MAC地址转发，MAC表容量限制了虚拟机的数量。
2. 网络隔离的限制，普通的vlan和VPN配置无法满足动态网络调整的需求，同时配置复杂
3. 虚拟器搬迁受到限制，虚拟机启动后假如在业务不中断基础上将该虚拟机迁移到另外一台物理机上去，需要保持虚拟机的IP地址和MAC地址等参数保持不变，这就要求业务网络是一个二层的网络。

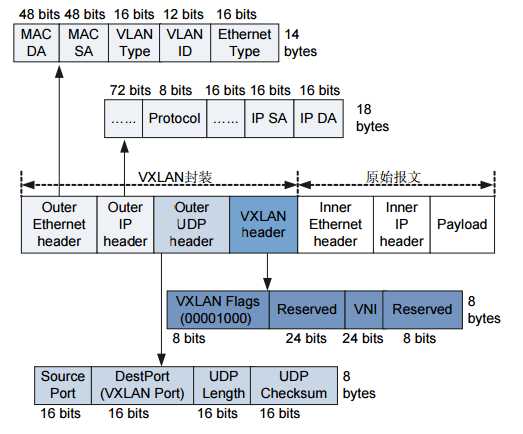

2. Vxlan报文格式

 Outer UDP端口使用4798，但可以修改

Outer IP头封装：源IP为发送报文的虚拟机所属的VTEP的IP地址，目的IP为目的虚拟机所属的VTEP IP地址。

Outer的目的IP地址可以是单播和组播地址，单播的情况下，目的IP为VTEP(Vxlan Tunnel End Point）的IP地址，在多播的情况下引入VXLAN的管理层，利用VNI和IP多播组的映射来确定VTEP。

Outer 以太封装：SA为发送报文的虚拟机所属的VTEP MAC地址，DA为目的虚拟机所属的VTEP上路由表中下一跳MAC地址。

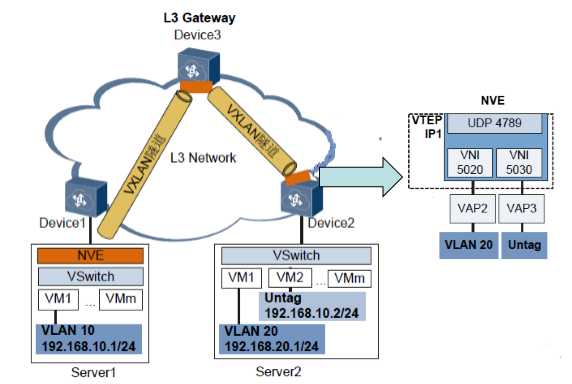

3. VXLAN网络结构
