SYN2306B型 GPS北斗双模授时板
产品概述
SYN2306B型GPS北斗双模授时板是由西安同步电子科技有限公司精心设计、自行研发生产的一款双模授时板卡，接收北斗或者GPS北斗混合授时卫星信号，内装高精度恒温晶振，使用GPS北斗定时信号对本机进行时间同步，产生串口时间定位信息信号和1PPS（秒信号）同步脉冲信号，在卫星无效时，板卡采用恒温晶振进行守时，是建立时间尺度、实现时间统一同步的实用授时板卡。
产品功能
1) 单芯片支持BD2/GPS功能，无需外接CPU即可直接输出NMEA数据；
2) 支持单系统独立定位和多系统联合定位
3) 使用GPS/BD二合一单路输出天线。
产品特点
a) 易于集成；
b) 高可靠性；
c) 具有出色的导航 、定位 、授时功能。

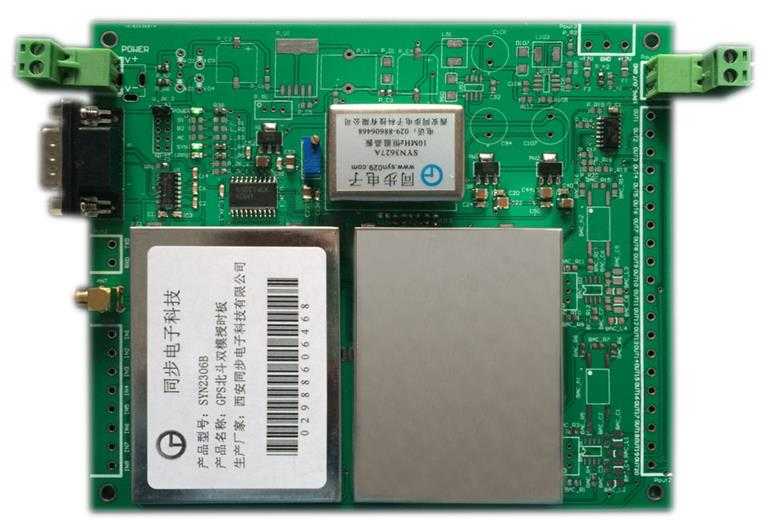

GPS北斗双模授时板
典型应用
1) 海洋渔业、气象探测、单兵手持终端；
2) 车辆、轮船和飞机等移动设备的定位和导航；
3) 国家电力、通信、广播电视、宽域或局域网络等的时间同步应用场合。
技术指标
|
输入信号 |
多模接收机 |
卫星 |
GPS、北斗 |
|
定时精度 |
≤30ns |
||
|
跟踪灵敏度 |
-160dBm |
||
|
工作方式 |
GPS单独定位及授时 |
||
|
BD单独定位及授时 |
|||
|
GPS+BD组合定位及授时 |
|||
|
双模天线 |
数量 |
1套 |
|
|
形状 |
蘑菇头 |
||
|
线长 |
30米 |
||
|
物理接口 |
SMA |
||
|
支架 |
蘑菇头安装支架 |
||
|
输出信号 |
1PPS脉冲信号 |
路数 |
1路 |
|
有效沿 |
上升沿（可选下降沿） |
||
|
电平 |
TTL |
||
|
同步误差 |
≤30ns |
||
|
物理接口 |
凤凰端子 |
||
|
RS232C串口 |
路数 |
1路 |
|
|
波特率(可设置) |
4800/9600/19200/38400/57600/115200 |
||
|
电平 |
RS232C |
||
|
通讯方式 |
一直发送（可选问答模式） |
||
|
物理接口 |
DB9 |
||
|
恒温晶振 |
准确度 |
≤1E-7 |
|
|
环境特性 |
工作温度 |
-30℃～＋70℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
供电+5v，±5%，功率小于2W |
||
|
机箱尺寸 |
160x135mm（安装尺寸150x125mm） |
||
|
选件 |
避雷器，定做天线电缆（50米、80米、100米等），1PPS输出RS232C,RS422/485等，串口输出TTL,RS422/485等，定制宽温度范围的产品，根据客户要求定做类似产品。 |
||
GPS北斗双模授时板
