1.过压保护电路
欠压电路分析：
V2点电压

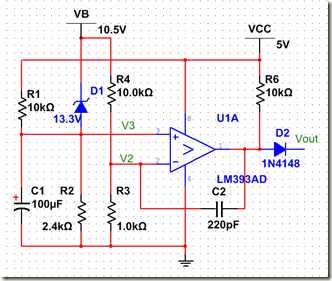

如图1所示，电路中的参数所示：
当V2=V3是，比较器输出改变
令V2=V3是得到:
因此得到：
当VB<10.6447 V3>V2 比较器输出高电平：
例如：VB=10V (V3=0.9677)>(V2=10/11=0.907V) 输出高电平
当10.6447<VB<14.63 V3<V2 比较器输出低电平：
例如：VB=13V (V3=0.9677)<(V2=13/11=1.18V) 输出低电平
当VB>14.63 V3>V2 比较器输出高电平
例如：VB=15V (V3=1.7V)>(V2=1.36V) 输出高电平
当VB在10.6447-14.63V时，比较器输出低电平
2.过压欠压保护电路

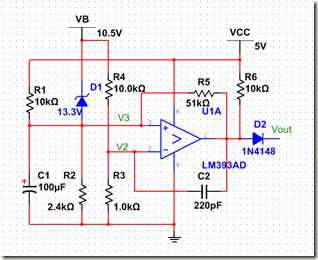

图2对比图1，增加R5
分析：

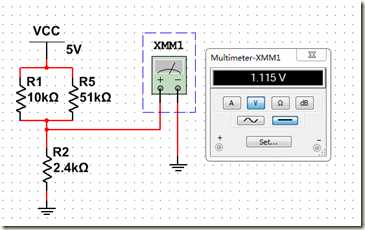

1).当VB很小时，比较器输出高电平。此时，V3出的等效电路
随着VB的增大，直到V2=V3 VB//11=1.115 VB=12.265V 当VB=12.265V时，比较器输出状态改变，当12.265<VB时,V3有个变化过程，从1.115V降低到0.9677V,(12.265<VB<14.2677)
当VB>14.2677V是，V3开始增大。直到VB=14.63V 比较器状态改变。VB>14.63V是，比较器输出高电平。
当VB有大变小的过程中，VB=14.63 V3=14.63-13.3=1.33 大于 1.115V,因此在VB变小过程中状态在14.63V附近改变。
