基于iCamera测试mt9m034 高动态相机模块小结

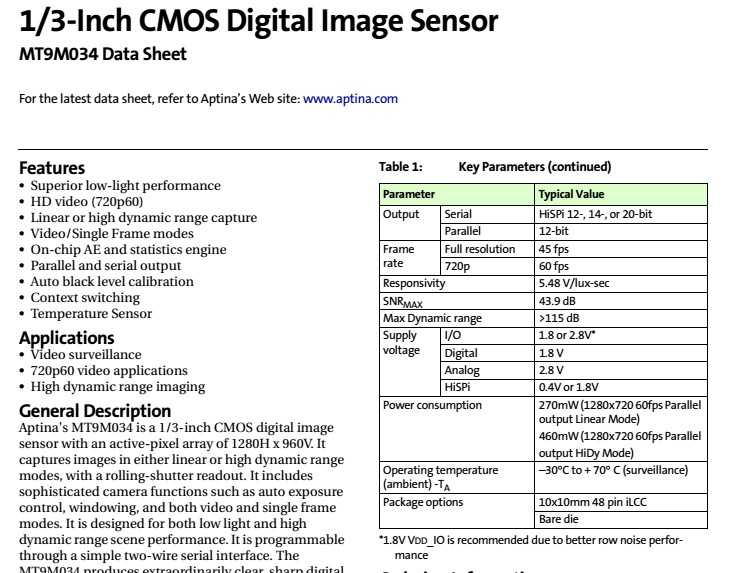

首先看看此模块的特性
mt9m034
高动态 CMOS模块
1280*960像素
5.48 V/lux-sec
》115db

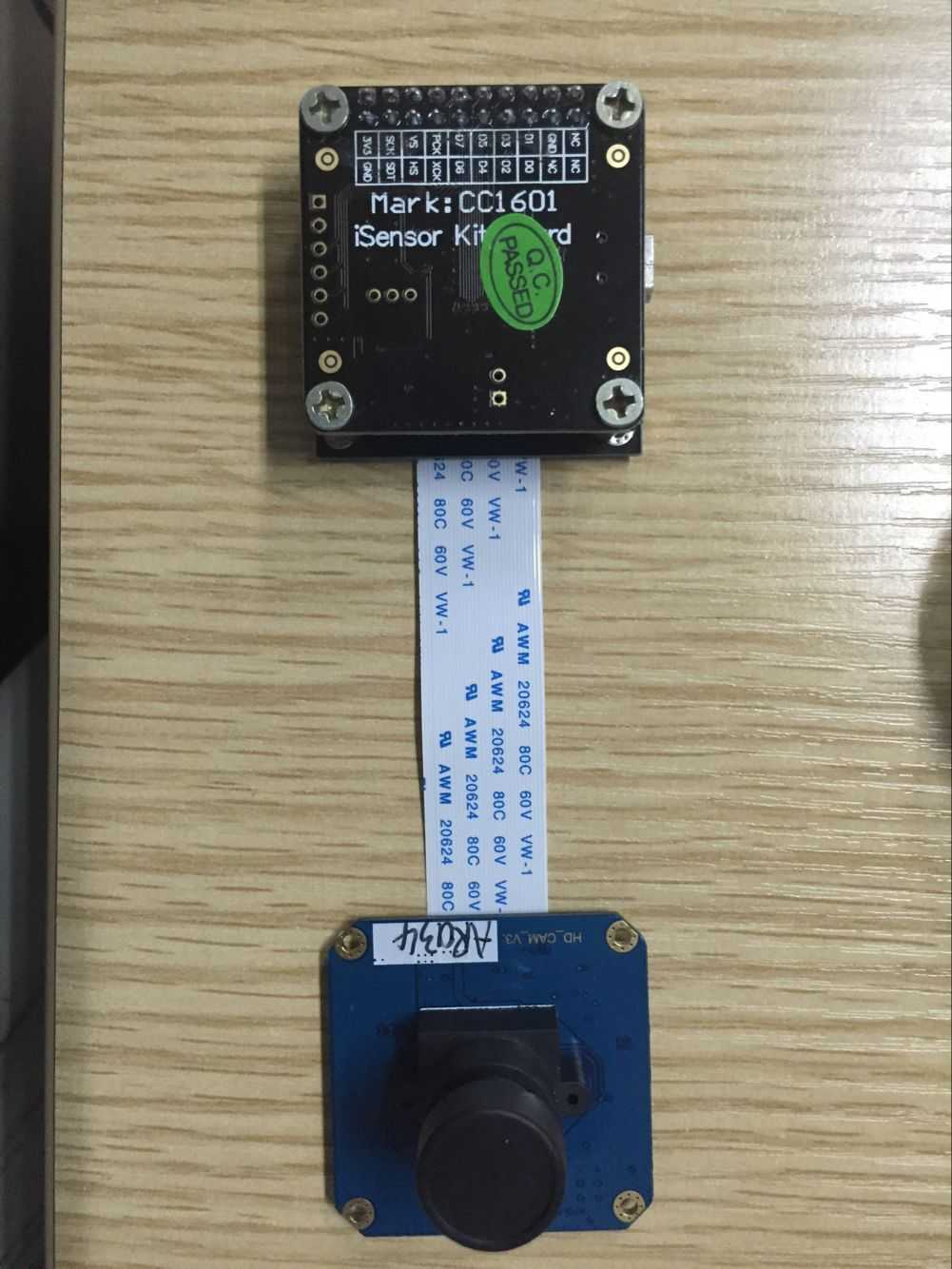

摄像头模块实物靓照（上面的是iCamera测试底板链接）
、

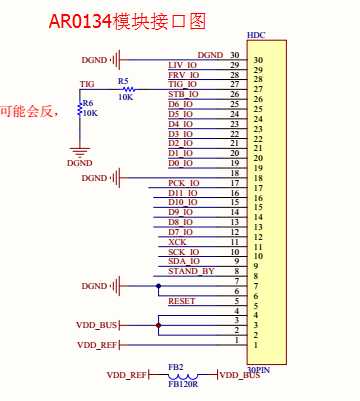

目前摄像头提供的对外接口

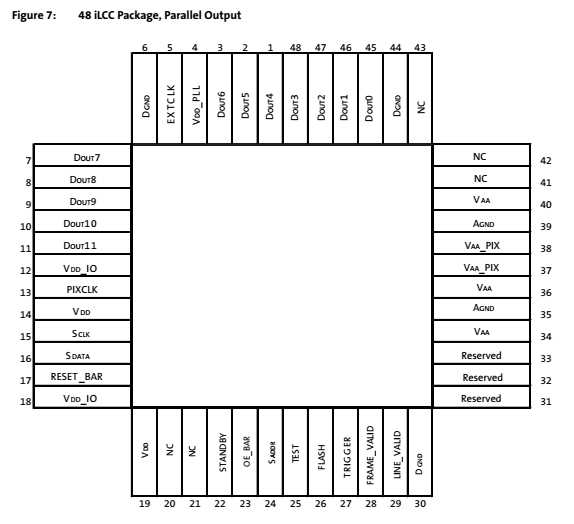

对于该系列的摄像头，芯片不同，D0-D6可能会反，需要特别确认，正好，AR0134是不对应的，但是对于iCamera只用高8bit，所有只有低3bit不对应，也能勉强出图
ps:MT9M034线序跟AR0134是完全一致的，网友可以自行确认对照，在这里以ar0134作为参考，抛砖引玉
具体对应关系，需要查看图纸。

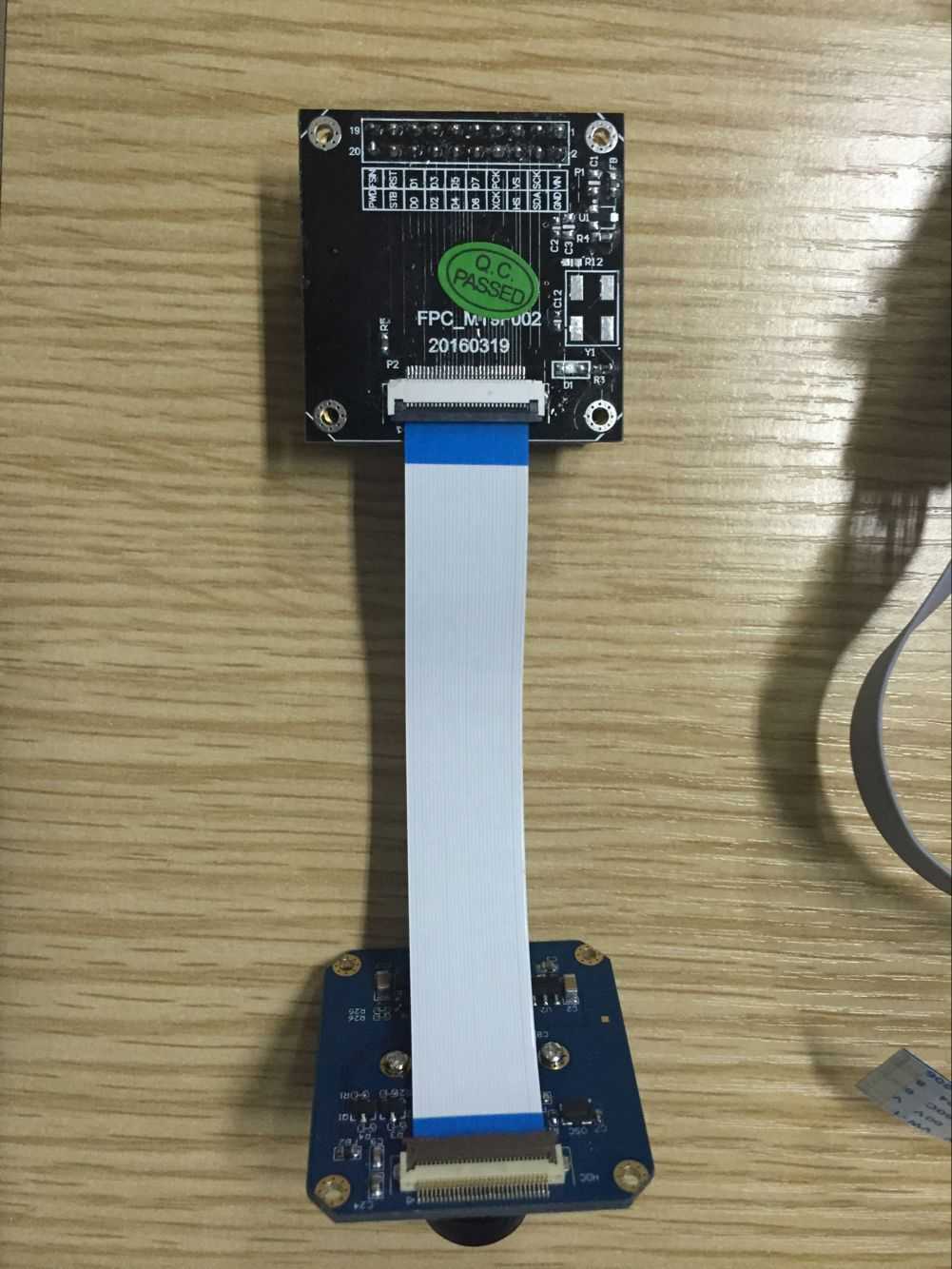

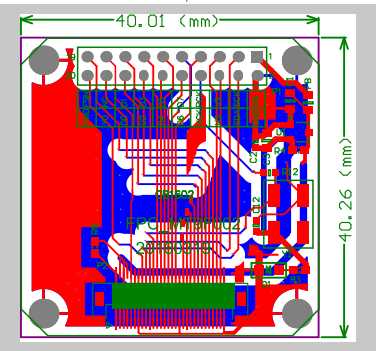

为了使用mt9m034摄像头模块与我们的CC1601板卡链接，需要配合CB1602板卡进行链接，便可以链接测试底板(此转接板主要用于mt9f002)。
具体效果参考上图

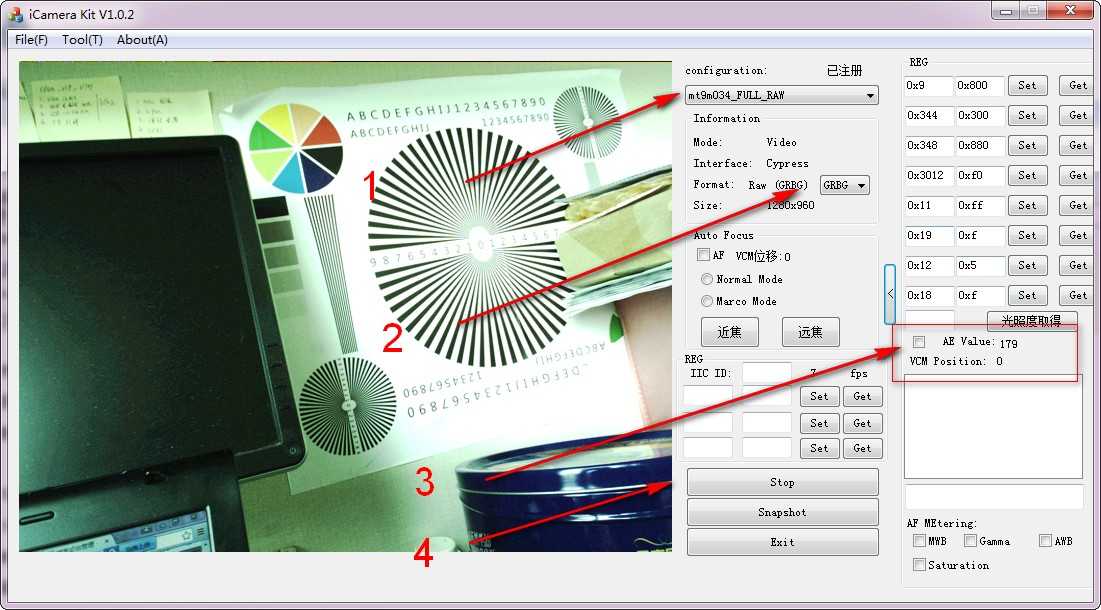

使用iCamera进行测试
固件使用：iCAMERA_noinit.iic
配置文件：mt9m034_FULL_RAW.icfg
可以看到此配置文件：
分辨率：1280*960
帧率：15fps
虽然只有高5bit，但是图像依然可以凑合观看，主要可以用于测试摄像头图像效果
如果需要获得更好画质，可以尝试重新制作转接板或者飞线链接。

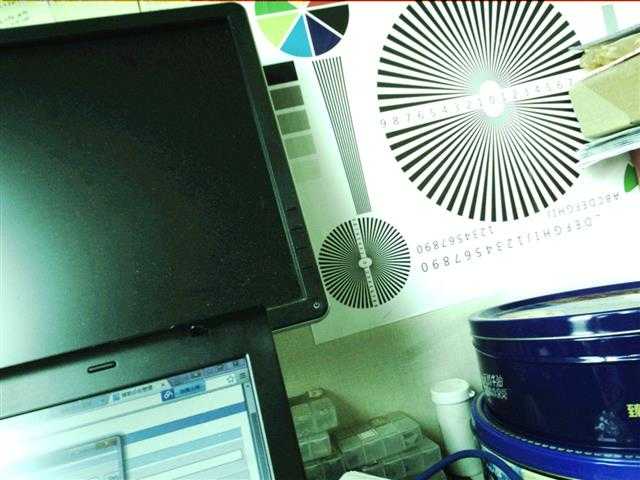

拍照效果如下
