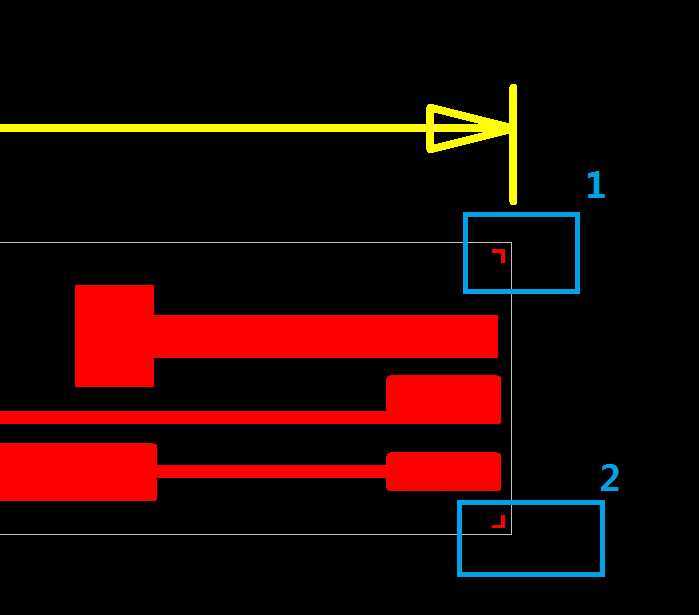

在做线性位移传感器的电路板时，需要在一个很小的多边形Copper操作，总是提示“Self-Intersecting Polygon”报错，意思是outline线自身交叉，换句话说就是线宽与多边形尺寸没有协调好。如下图现象：
解决办法：

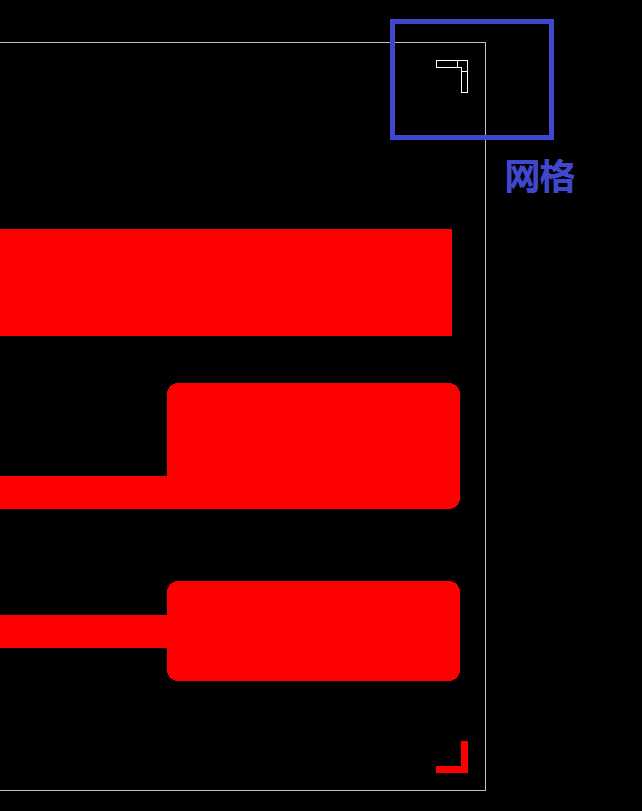

1、将outline线宽调小，发现不在提示“Self-Intersecting Polygon”错误，但是敷铜变成网格状，如下图。
铜皮网格的现象，其原因是：这个线宽得小于系统设置的Copper Clearance这个值，
1）调整规则设置，Copper Clearance的值，使得你的outline线宽大于trace与trace值，就不会出线网格现象了。

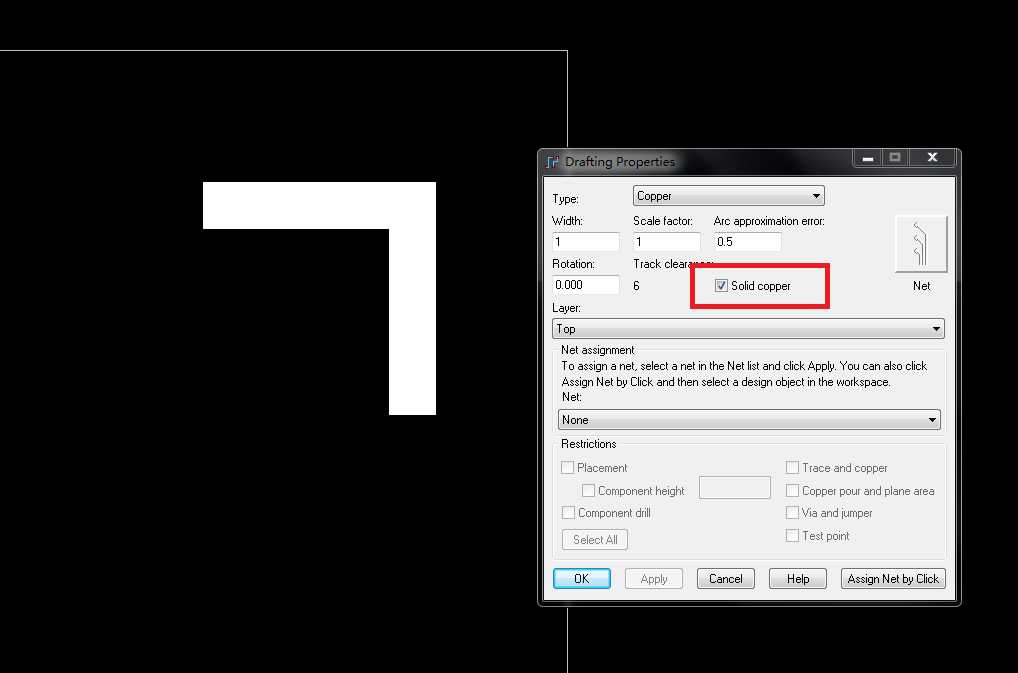

2）勾选“solid copper”网格变成实心铜皮，如图：
