UML类图

类图的实体要素：类，接口；

类图的关系要素：泛化、

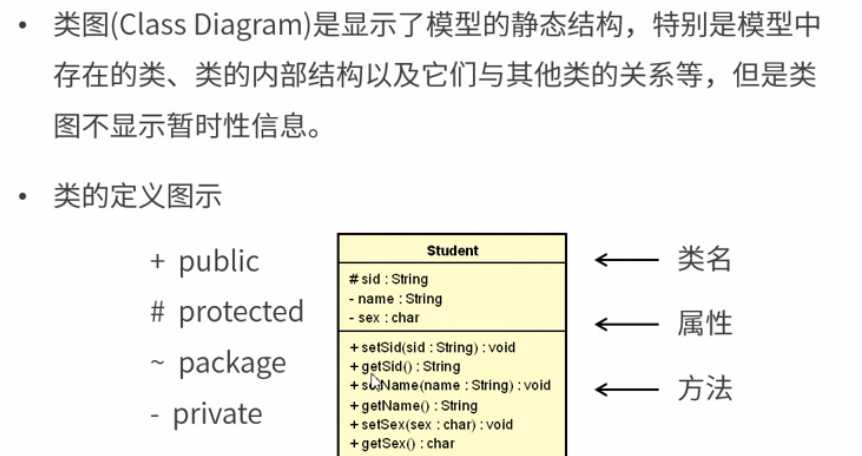

类：

标注：实体类的类名是黑体的，如果是抽象类是斜体的。

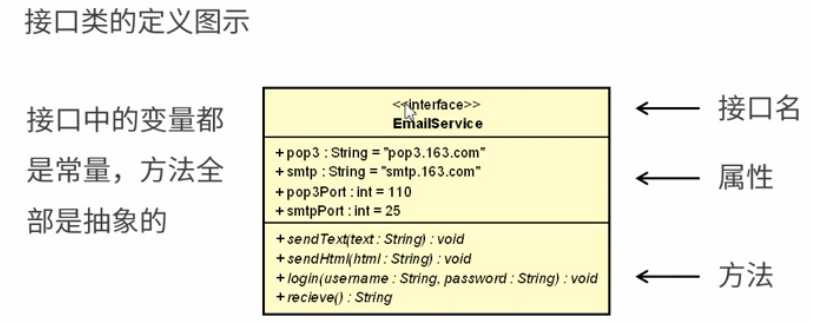

接口：

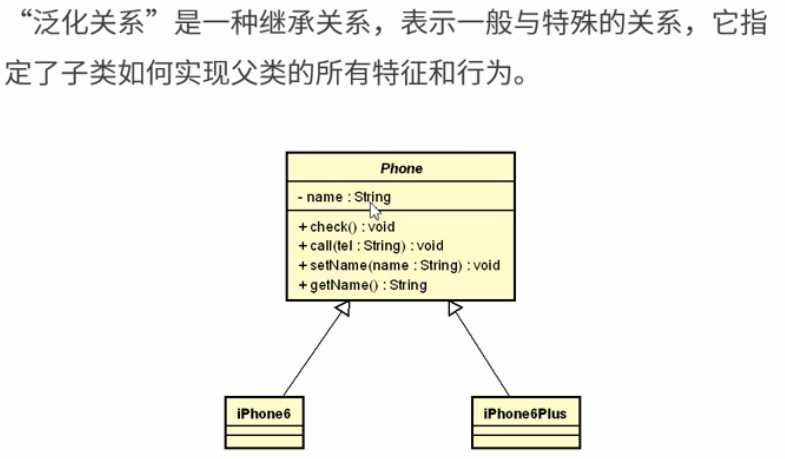

泛化：空心箭头，儿子盯着老子看。

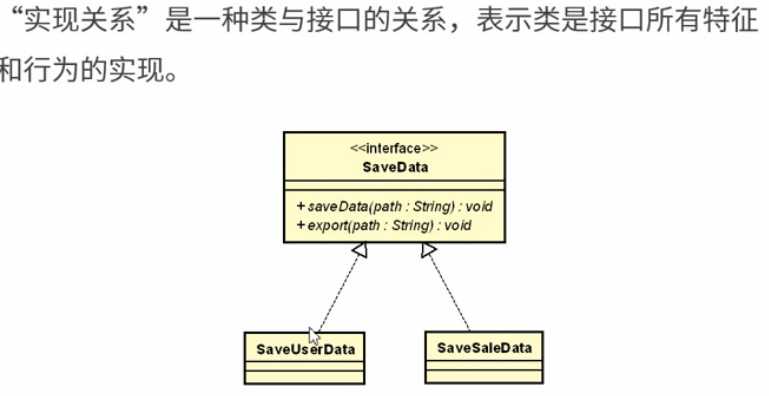

实现关系：

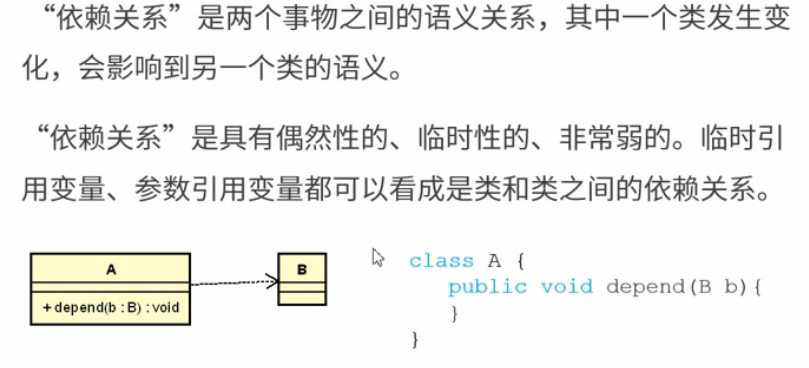

依赖关系：

标注：这里函数中的变量是引用类型的变量；

当B不存在的时候，A与B之间的关系就不存在；

之间使用的是虚线

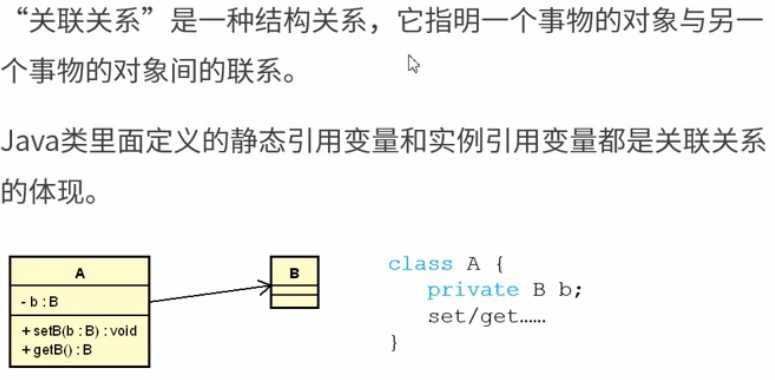

关联关系：

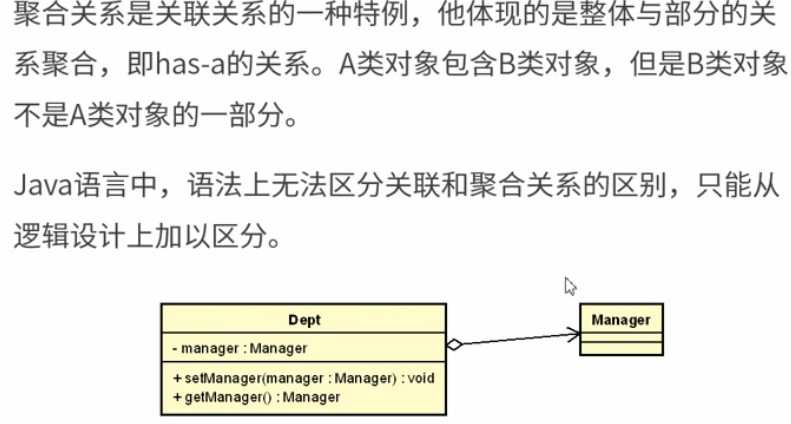

聚合关系：

标注：Dept是部门，Manager是 管理员，管理员是部门的一部分，部门有一个管理员；

空心在谁，谁是大的；

这里部门解体了，管理员是存在的，是可以单独存在的，是有意义的；

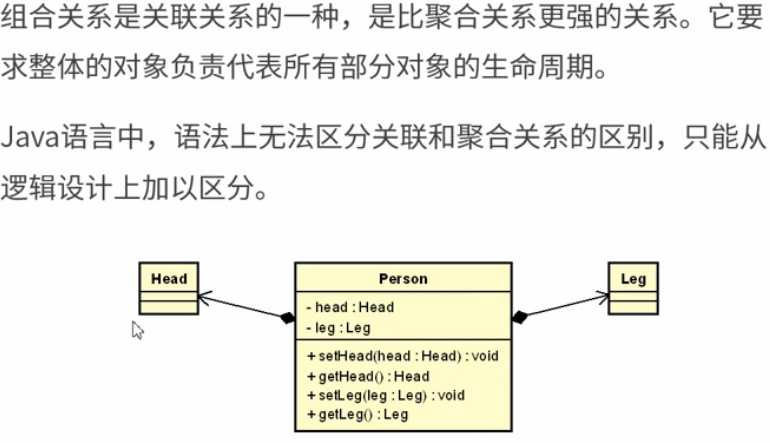

组合关系：

标注：这里的人和头、腿，分开后，头和腿是没有存在的意义的；

就可以和聚合关系分辨开了。
