圆方拆单格式对接说明

圆方格式对接说明

MicroDraw Tech

2016．02．28

?

?

?

?

1. 可以读取板件名称，编号，切割尺寸，成型尺寸，封边信息、板材厚度；
2. 可以读取侧孔信息；
3. 正面孔需要在孔径表示为 A.B1CD 可以识别； A.B为实际孔径； CD为深度；
4. 反面孔需要在孔径表示为 A.B2CD 可以识别； A.B为实际孔径； CD为深度；
5. 通孔创建通孔标注即可识别；
6. 槽位识别；

?

?

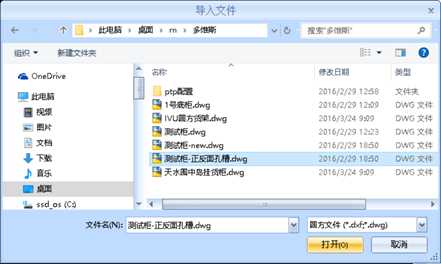

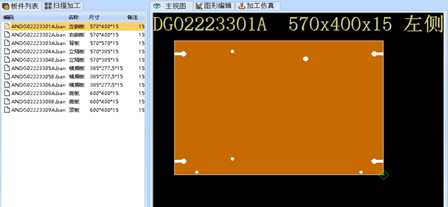

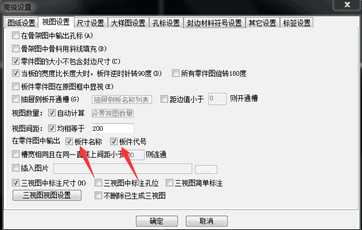

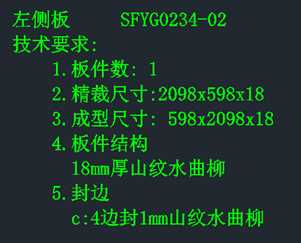

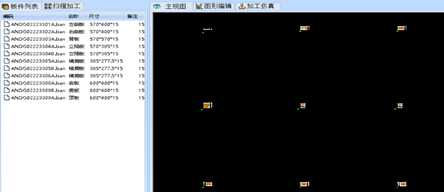

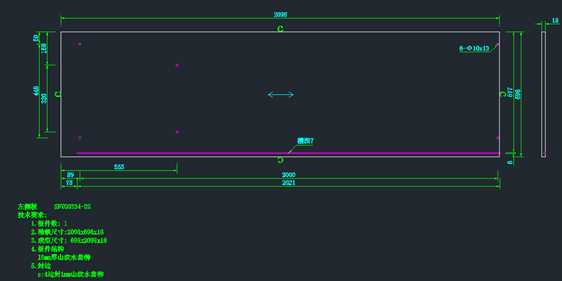

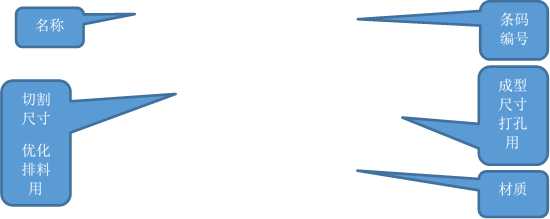

1. 板的表示

?

?

?

?

?

?

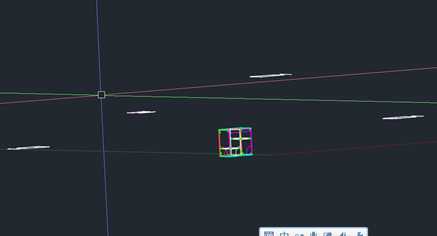

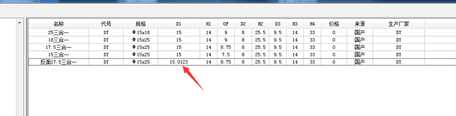

二、正面孔、三合一及侧孔表示

?

?

?

正面孔表示法

?

?

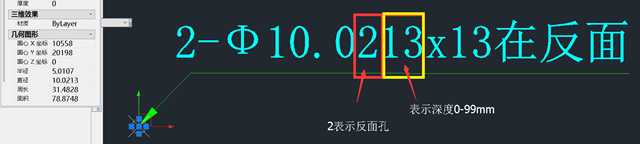

反面孔表示法

?

?

?

?

?

侧孔表示法

?

?

?

?

?

?

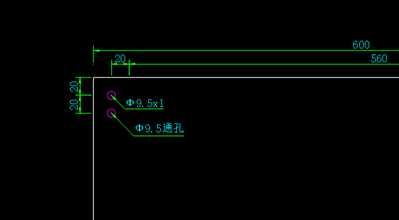

通孔直接标注为通孔

?

?

?

圆方拆单格式对接说明
